ภาพรวม

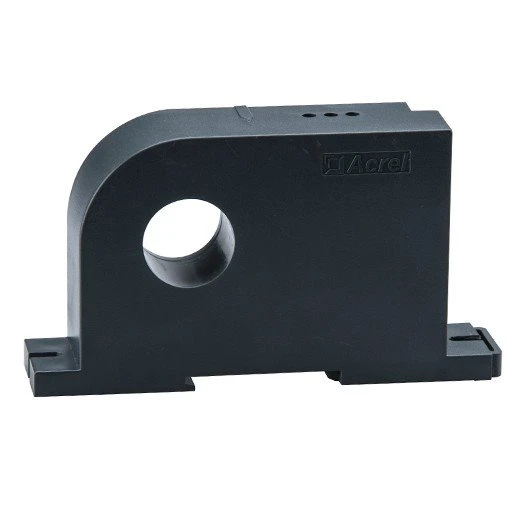

เซ็นเซอร์กระแสอะนาล็อก BA / ตัวแปลงสัญญาณปัจจุบันใช้หลักการเหนี่ยวนําแม่เหล็กไฟฟ้าเพื่อวัดกระแส AC ในตารางพลังงานแบบเรียลไทม์และใช้เทคโนโลยีการชดเชยกระแสคงที่และเชิงเส้นเพื่อแยกและเปลี่ยนเป็นเอาต์พุตสัญญาณ DC มาตรฐาน ส่วนใหญ่ใช้ในระบบอัตโนมัติทางอุตสาหกรรมสําหรับ PLC
พารามิเตอร์
BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI /I(V) | BA50-AI / I (V) | BA50L-AI /I(V) | ||
พลังงานเสริม | DC 12V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V |
| DC 24V | ||||||
การบริโภค | ≤1W | ≤1W | ≤1W | ≤1W | ≤1W | |
ขนาดรูทะลุ | φ5 มม | φ10 มม | φ20 มม | φ50 มม | φ50 มม | |
อินพุต | ปัจจุบัน | AC 0 ~ (0.5 ~ 10) A | AC 0 ~ (8 ~ 50) A | AC 0 ~ (40 ~ 200) A | AC 0 ~ (60 ~ 600) A | AC 0 ~ (0.1 ~ 1) A (ข้อจํากัดของกระแสไฟรั่ว) |
ผลิตภัณฑ์ | ค่าเล็กน้อย | dc4-20mA หรือ 0-20mA, 0-5V, 0-10V ฯลฯ | ||||
ความต้านทานโหลด | เอาต์พุตปัจจุบัน≤500Ω, เอาต์พุตแรงดันไฟฟ้า≥1kΩ | |||||
ระดับความแม่นยํา | 0.5% | |||||
เวลาตอบรับ | ≤350ms | |||||
อุณหภูมิ | การทํางาน: -10 ถึง +55 °Cการจัดเก็บ: -25 ถึง +70 °C | |||||
สัมประสิทธิ์อุณหภูมิ | ≤200ppm / ° C | |||||
การติดตั้ง | (รางรถไฟ) din35, แก้ไขบนกุฏิด้วยสกรู | |||||
มาตรฐาน | GB/T 13850 | |||||

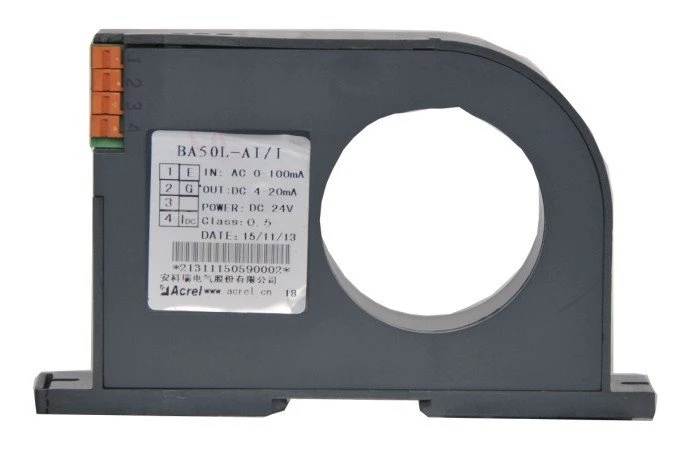

 | BA50-AI /I ●อินพุต: กระแสไฟรั่ว 0-1A ●เอาต์พุต: DC 4-20mA ●การวัดกระแสไฟรั่ว ●โอเวอร์โหลด: 1.2 เท่าของค่าจัดอันดับ |
BA20-AI / V ●ใบสมัคร: ระบบอัตโนมัติทางอุตสาหกรรม ●อินพุต: การวัดกระแส AC สูงถึง 200A ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุต: DC 0-5V |
|
ลักษณะ
●ความแม่นยําที่สูงขึ้น●ระดับการแยกที่สูงขึ้น●ระดับความปลอดภัยที่สูงขึ้น●การบริโภคที่ต่ํากว่า
มิติ
การติดตั้ง

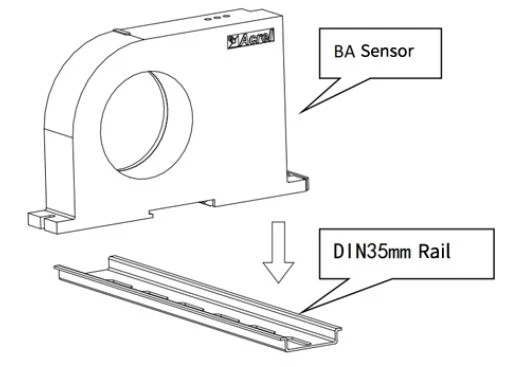

เลือกสถานที่ที่เหมาะสมในการติดตั้งราง DIN35 มม. มาตรฐานและติดตั้งเซ็นเซอร์ BA บนราง
บนแผงด้านล่างของตู้ให้เลือกสถานที่ที่เหมาะสมในการเปิดรูเกลียวสองรูที่สอดคล้องกับตําแหน่งของรูคงที่ของเซ็นเซอร์ที่ติดตั้ง หลังจากวางเซ็นเซอร์แล้วให้ติดตั้งสกรูวางตําแหน่ง

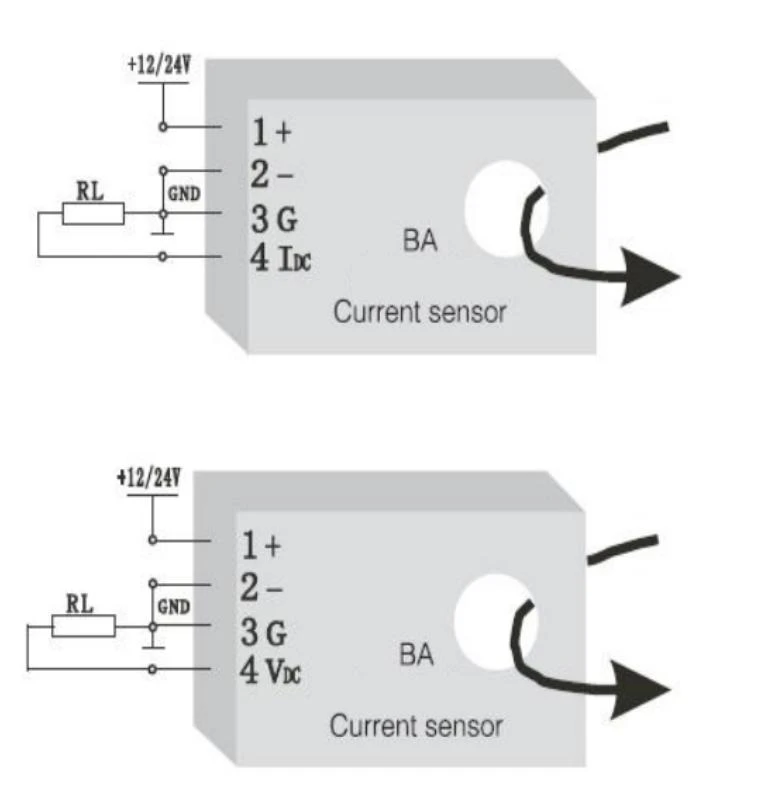

สาย
1 —— + แหล่งจ่ายไฟบวก (ไม่กลับ)
2 —— -เพาเวอร์เอิร์ธ
3 —— G (เอาต์พุตปัจจุบันลบซึ่งสามารถแบ่งปันกับแหล่งจ่ายไฟ)
4 —— IDC (เอาต์พุตปัจจุบันบวก), VDC (เอาต์พุตแรงดันไฟฟ้าบวก)
โปรแกรมประยุกต์

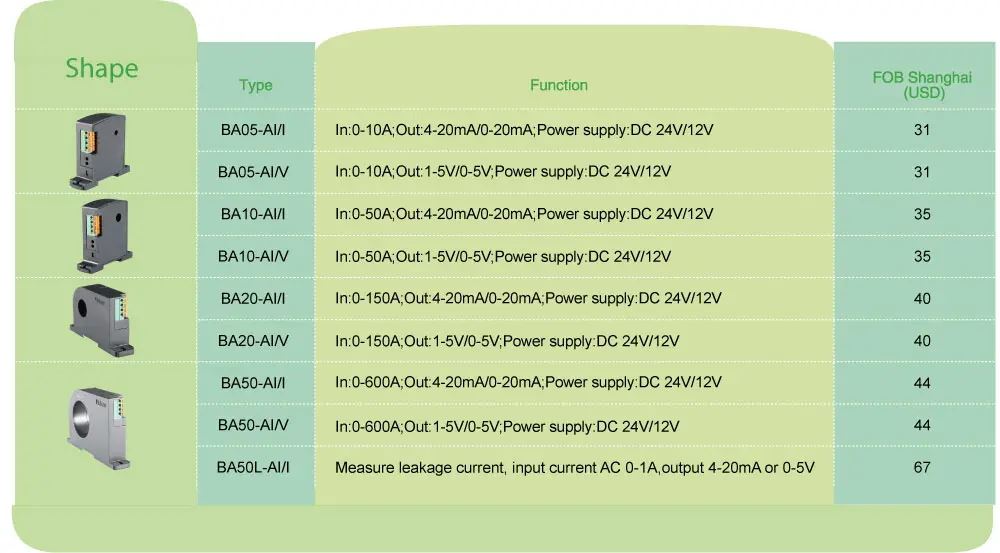

ราคาตลาด
