ภาพรวม
BD-4E พารามิเตอร์หลายสาย 4 สายสามเฟสเครื่องส่งสัญญาณดิจิตอลส่งค่า kWh ของระบบไฟฟ้าเป็นพัลส์เชิงเส้นสูง มันมีอินเตอร์เฟซการสื่อสาร RS485 ใช้โปรโตคอล Modbus และส่งออกกระแสสามเฟสแรงดันไฟฟ้าพลังงานที่ใช้งานพลังงานปฏิกิริยาความถี่ปัจจัยพลังงานพลังงานปฏิกิริยาพลังงานที่ใช้งานและอื่น ๆ 1 ~ 4 ช่องตัวเลือกอนาล็อกเอาต์พุตพลังงานไฟฟ้าสองช่อง
ฟังก์ชัน
บีดี-ไอ บีดี-เอวี | บีดี-เอฟ | บีดี-พีเอฟ | บีดี-3I3 บีดี-3(4)V3 | บีดี-3(4)P BD-3(4)Q | บีดี-3(4)E | ||
เฟสและการเดินสาย | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
อินพุต | ความต่างศักย์ | L-L โดยตรง | สูงสุด 480V AC | ||||
L-N โดยตรง | สูงสุด 276V AC | ||||||
ด้วย PT ภายนอก | ○ | ○ | ○ | ○ | ○ | ||
ปัจจุบัน | สั่ง | สูงสุด 5A AC | |||||
ด้วย CT ภายนอก | ○ | ○ | ○ | ○ | ○ | ||
ผลิตภัณฑ์ | มูลค่าปกติ | DC: 4-20mA、 0-20mA, 0-5V, 0-10V และอื่น ๆ | |||||
ความต้านทานโหลด | เอาต์พุตปัจจุบัน≤600Ω เอาต์พุตแรงดันไฟฟ้า≥1000Ω | ||||||
เนื้อหาระลอกคลื่น | <0.5% peak=""> | ||||||
วัด | ความต่างศักย์ | □ | — | — | □ | ||
ปัจจุบัน |
| — | — | □ | □ | □ | |
พลังที่ใช้งาน / ปฏิกิริยา | — | — | — | — | □ | □ | |
พลังงานที่เห็นได้ชัด | — | — |
| — | □ | □ | |
พาวเวอร์แฟคเตอร์ | — | — | R | — | □ | ||
ความถี่ |
| □ | □ | ||||
การวัดแสงพลังงาน | ±KWh | — | — | — | — | — | ○ |
ระดับความแม่นยํา | 0.5% | ||||||
การสื่อสาร | อินเตอร์เฟซ: RS485 โปรโตคอล: Modbus-RTU |
|
| — |
|
|
|
เอาต์พุตอะนาล็อก | DC 0-5V, 0-10V, 0-20mA, 4-20mA | ||||||
เอาต์พุตพัลส์ | |||||||
ขนาด (มม.) | ที่อยู่อาศัย (WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
พลังงานเสริม | 85-265V AC / DC, DC24V, DC48V | ||||||
อุณหภูมิ | การผ่าตัด | -10 ถึง 55 °C | |||||
การเก็บรักษา | -25 ถึง 70 °C | ||||||
ความชื้น | สูงถึง 95%, ไม่มีการควบแน่น | ||||||
การติดตั้ง | (รางรถไฟ) DIN35 ยึดบนกุฏิด้วยสกรู | ||||||
มาตรฐาน | GB/T 13850 | ||||||
'○': ใช่ '—' ไม่'
' ไม่บังคับ
 | ตัวแปลงสัญญาณกระแสสามเฟส BD-3I3 ซีรี่ส์ ●ใบสมัคร: ระบบอัตโนมัติทางอุตสาหกรรม ●อินพุต: การวัดกระแส AC สูงถึง 200A ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุตอะนาล็อก DC 0-5V / 0-10V / 0-20mA / 4-20mA |
ตัวแปลงสัญญาณกระแสไฟเฟสเดียว BD-AI ซีรี่ส์ ●ใบสมัคร: ระบบอัตโนมัติทางอุตสาหกรรม ●อินพุต: กระแส AC ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุตอะนาล็อก DC 0-5V / 0-10V / 0-20mA / 4-20mA |  |

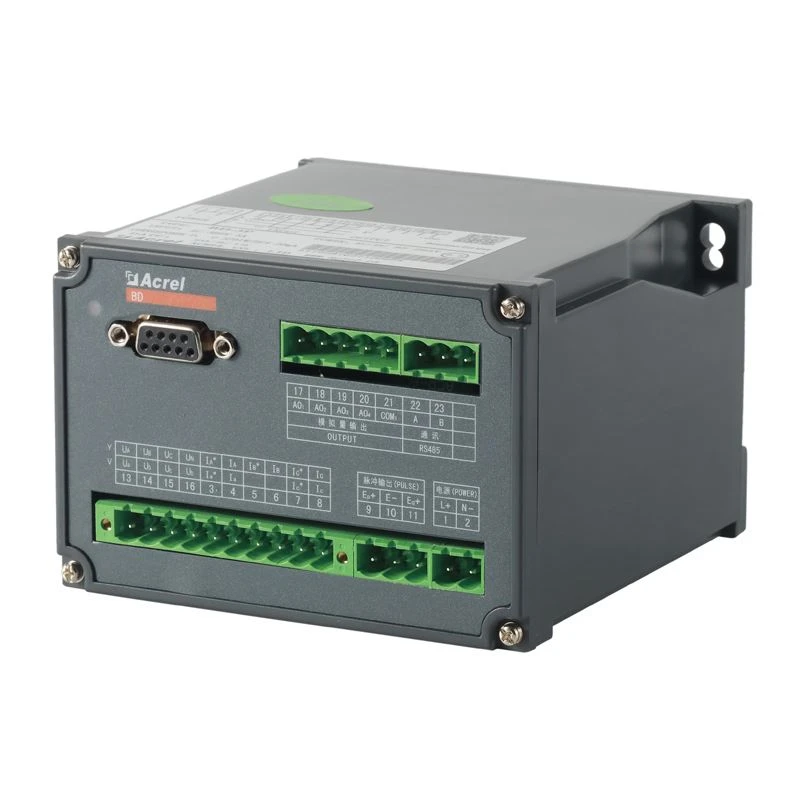

ลักษณะ

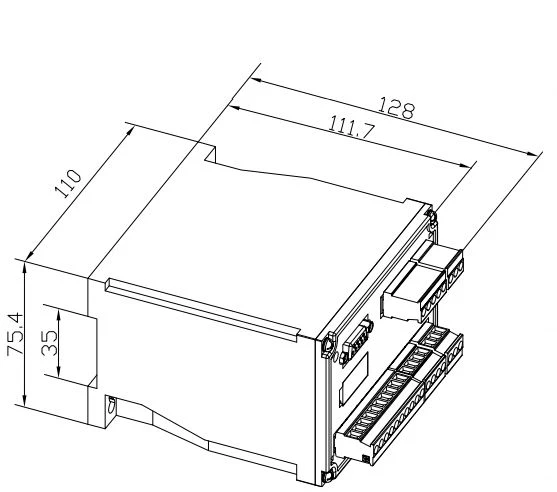

มิติ
(L * W * H: 128 * 110 * 75.4)

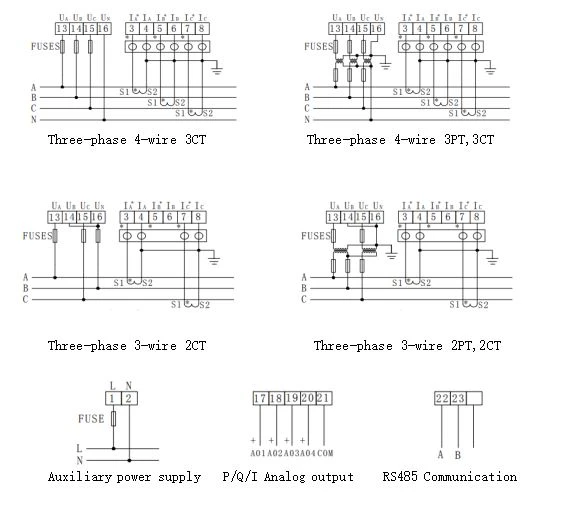

การติดตั้ง
เช่น เช่น. สัญญาณอินพุตคือ AC 100V 5A, 4 ช่องส่งสัญญาณเอาต์พุตความสัมพันธ์ที่สอดคล้องกัน
| กําลังส่งเอาต์พุต | การวัดวัตถุ | ความสัมพันธ์ที่สอดคล้องกัน |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866วาร์ |
AO3 | เอีย | 4-20mA 对应 0-5A |
AO4 | พีเอฟ | 4-20mA 对应 0-1 |

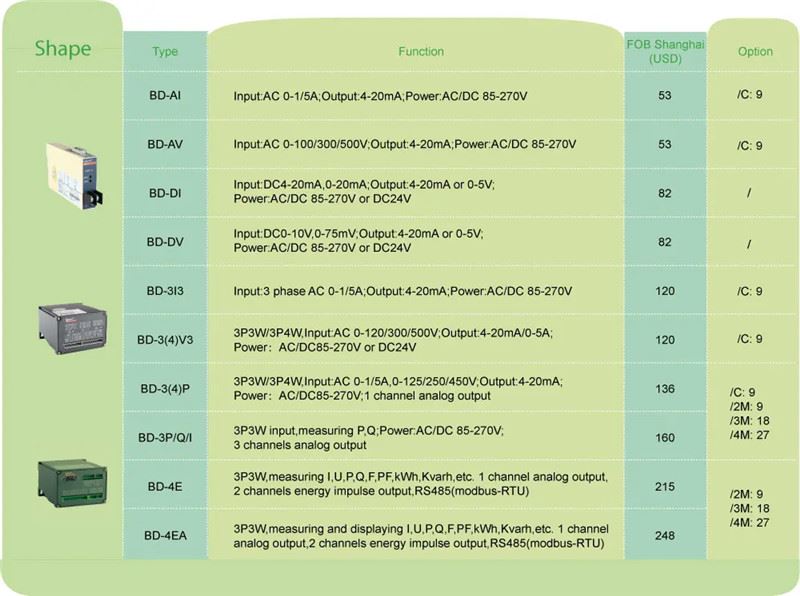

ราคาตลาด
