ตัวแปลงสัญญาณปัจจุบัน 0-5V

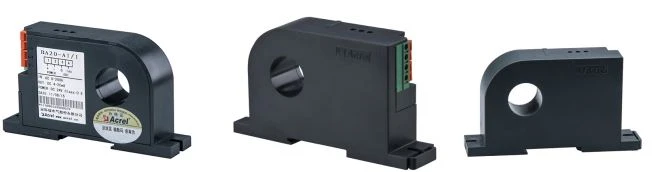

ผลิตภัณฑ์ตัวแปลงสัญญาณกระแสเอาต์พุตอะนาล็อก BA series ใช้หลักการเหนี่ยวนําแม่เหล็กไฟฟ้าเพื่อวัดกระแส AC ในตารางพลังงานแบบเรียลไทม์และใช้เทคโนโลยีการชดเชยกระแสคงที่และเชิงเส้นเพื่อแยกและเปลี่ยนเป็นเอาต์พุตสัญญาณ DC มาตรฐาน

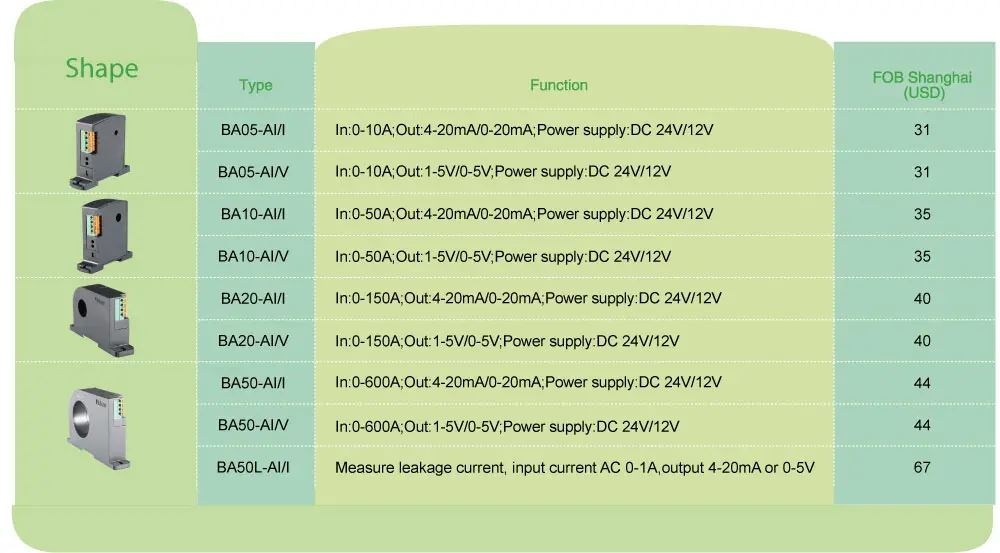

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI /I(V)	BA50-AI / I (V)	BA50L-AI /I(V)
พลังงานเสริม	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
การบริโภค		≤1W	≤1W	≤1W	≤1W	≤1W
ขนาดรูทะลุ		φ5 มม	φ10 มม	φ20 มม	φ50 มม	φ50 มม
อินพุต	ปัจจุบัน	AC 0 ~ (0.5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0.1 ~ 1) A (ข้อจํากัดของกระแสไฟรั่ว)
ผลิตภัณฑ์	ค่าเล็กน้อย	dc4-20mA หรือ 0-20mA, 0-5V, 0-10V ฯลฯ
	ความต้านทานโหลด	เอาต์พุตปัจจุบัน≤500Ω, เอาต์พุตแรงดันไฟฟ้า≥1kΩ
ระดับความแม่นยํา		0.5%
เวลาตอบรับ		≤350ms
อุณหภูมิ		การทํางาน: -10 ถึง +55 °Cการจัดเก็บ: -25 ถึง +70 °C
สัมประสิทธิ์อุณหภูมิ		≤200ppm / ° C
การติดตั้ง		(รางรถไฟ) din35, แก้ไขบนกุฏิด้วยสกรู
มาตรฐาน		GB/T 13850

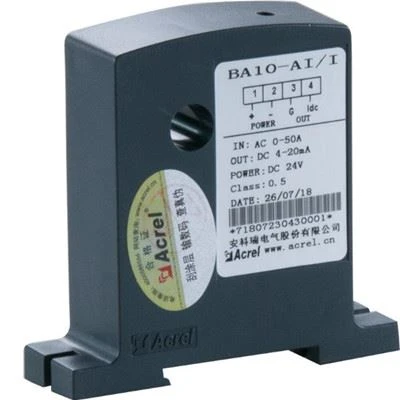

	BA10-AI/I ●ใบสมัคร: ระบบอัตโนมัติทางอุตสาหกรรม ●อินพุต: การวัดกระแส AC สูงถึง 50A ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุต: DC 4-20mA
BA50L-AI /I ●อินพุต: กระแสไฟรั่ว 0-1A ●เอาต์พุต: DC 4-20mA ●การวัดกระแสไฟรั่ว ●โอเวอร์โหลด: 1.2 เท่าของค่าจัดอันดับ

●ความแม่นยําที่สูงขึ้น

●ระดับความโดดเดี่ยวที่สูงขึ้น

●ระดับความปลอดภัยที่สูงขึ้น

●การบริโภคที่ลดลง

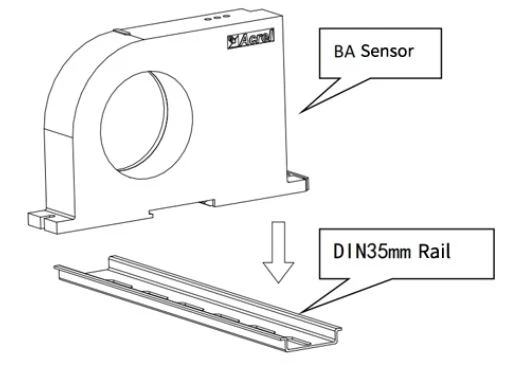

เลือกสถานที่ที่เหมาะสมในการติดตั้งราง DIN35 มม. มาตรฐานและติดตั้งเซ็นเซอร์ BA บนราง

บนแผงด้านล่างของตู้ให้เลือกสถานที่ที่เหมาะสมในการเปิดรูเกลียวสองรูที่สอดคล้องกับตําแหน่งของรูคงที่ของเซ็นเซอร์ที่ติดตั้ง หลังจากวางเซ็นเซอร์แล้วให้ติดตั้งสกรูวางตําแหน่ง

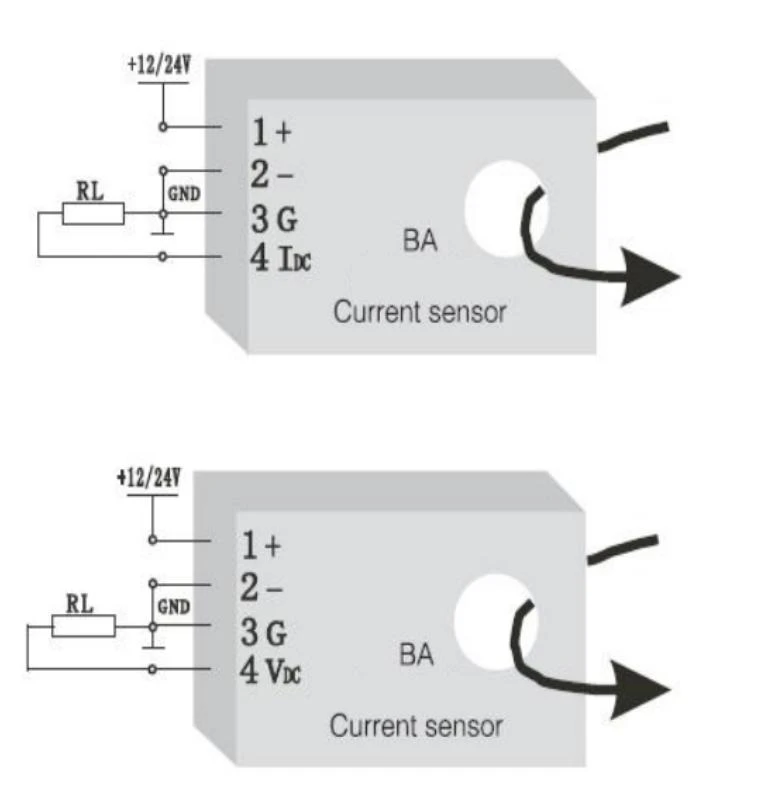

1 —— + แหล่งจ่ายไฟบวก (ไม่กลับ)

2 —— -เพาเวอร์เอิร์ธ

3 —— G (เอาต์พุตปัจจุบันลบซึ่งสามารถแบ่งปันกับแหล่งจ่ายไฟ)

4 —— IDC (เอาต์พุตปัจจุบันบวก), VDC (เอาต์พุตแรงดันไฟฟ้าบวก)
