ภาพรวม

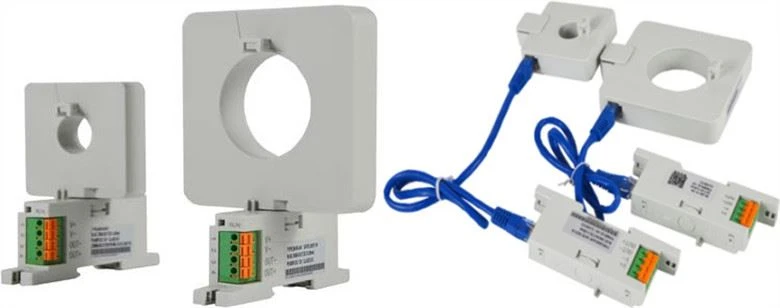

เซ็นเซอร์กระแสอัจฉริยะซีรีส์ BA ใช้หลักการเหนี่ยวนําแม่เหล็กไฟฟ้าเพื่อวัดกระแส AC ในกริดพลังงานแบบเรียลไทม์และใช้เทคโนโลยีการชดเชยกระแสและเชิงเส้นคงที่เพื่อแยกและเปลี่ยนเป็นเอาต์พุตสัญญาณ DC มาตรฐานหรือผ่านอินเทอร์เฟซ RS485 (โปรโตคอล Modbus-RTU) เพื่อส่งข้อมูลการวัด แหล่งจ่ายไฟแรงดันความปลอดภัย DC24V หรือ 12V สามารถใช้กันอย่างแพร่หลายในด้านระบบอัตโนมัติทางอุตสาหกรรม BA50L(II.)-AI เป็นหม้อแปลงกระแสไฟฟ้าตกค้าง AC ซึ่งส่วนใหญ่จะตรวจจับกระแสรั่วไหลของระบบไฟฟ้าสามารถเข้าใจสถานะของวงจรไฟฟ้าและอุปกรณ์ได้ตลอดเวลาและป้องกันไฟไหม้และอุบัติเหตุอื่น ๆ ที่เกิดจากการรั่วไหล

พารามิเตอร์

พารามิเตอร์ทางเทคนิค			ดัชนี
คลาสความแม่นยํา			ชั้น 0.5
อินพุต	ค่าที่ระบุ	BA20(II.)-AI	กระแสไฟ AC 0.5A, 50A, 200A ฯลฯ AC 0 ~ (0.5 ~ 200) A
		BA50(II.)-AI	กระแสไฟ AC 60A, 300A, 600A ฯลฯ AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	กระแสไฟ AC 0.1A, 1A ฯลฯ AC 0 ~ (0.1 ~ 1) A
	บรรทุกเกินพิกัด	ต่อเนื่อง 1.2 ครั้ง กระแสทันที 10 ครั้ง/1S
	พลังงานที่ดูดซับ	≤1VA
	การตอบสนองความถี่	25hz~800hz, โดยเฉพาะอย่างยิ่งเหมาะสําหรับความถี่อุตสาหกรรม
ผลิตภัณฑ์	ค่าที่ระบุ	DC4 ~ 20mA หรือ 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) เป็นต้น
	ความต้านทานโหลด	เมื่อแหล่งจ่ายไฟ DC12V เอาต์พุตปัจจุบัน Class 0.5is ≤250Ω เมื่อแหล่งจ่ายไฟ DC24V เอาต์พุตกระแสไฟฟ้าจะ≤500Ωเมื่อเอาต์พุตแรงดันไฟฟ้า≥1KΩ
	การสื่อสาร	อินเทอร์เฟซ RS485 / Modbus-RTU(2)
เวลาตอบสนอง		≤400ms
ไฟ	ความต่างศักย์	12V หรือ 24V
	พลังงาน	≤1W
ความต้านทานฉนวน		>100MΩ
แรงอัด		ระหว่างอินพุต / เอาต์พุตและแหล่งจ่ายไฟ 2.0KV / 1 นาที 50Hz
ค่าสัมประสิทธิ์อุณหภูมิ		-10 °C ~ + 55 ° C, ≤400ppm / ° C
สิ่งแวดล้อม	อุณหภูมิ	งาน: -10 °C ~ + 55 °Cการจัดเก็บ: -25 ° C ~ + 70 ° C
	ความชื้น	≤93%rh, ไม่มีการควบแน่น, ไม่มีก๊าซกัดกร่อนสถานที่
	ระดับความสูง	≤2000 นาที

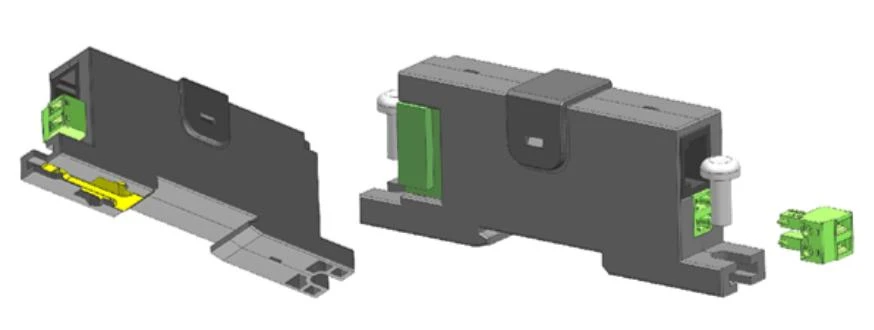

วิธีการติดตั้ง		ราง TS35 หรือใช้สกรูเพื่อยึดตู้
