กระแสไฟรั่วไหลกระแสสลับ

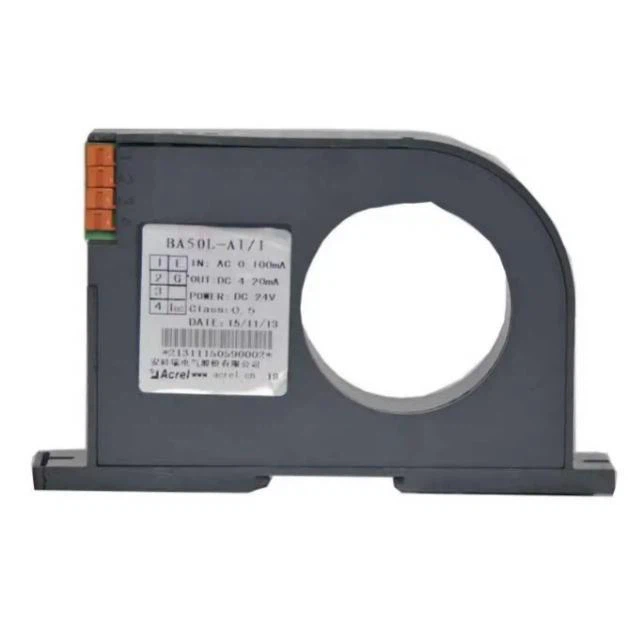

BA50L เป็นหม้อแปลงกระแสไฟตกค้างของตัวแปลงที่ตรวจจับกระแสไฟรั่วของระบบไฟฟ้าเป็นหลัก สามารถตรวจสอบสถานะของวงจรไฟฟ้าและอุปกรณ์ได้ตลอดเวลา เพื่อป้องกันอัคคีภัยและอุบัติเหตุอื่นๆ ที่เกิดจากการรั่วไหล

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
พลังเสริม	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
การบริโภค		≤1W	≤1W	≤1W	≤1W	≤1W
ขนาดรูเจาะ		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
ป้อนข้อมูล	หมุนเวียน	ไฟฟ้ากระแสสลับ 0~(0.5~10)A	ไฟฟ้ากระแสสลับ 0~(8~50)A	ไฟฟ้ากระแสสลับ 0~(40~200)A	ไฟฟ้ากระแสสลับ 0~(60~600)A	ไฟฟ้ากระแสสลับ 0~(0.1~1)A (ข้อจำกัดของกระแสรั่วไหล)
เอาท์พุต	ค่าที่กำหนด	DC4-20mA หรือ 0-20mA, 0-5V, 0-10V เป็นต้น
	โหลดความต้านทาน	เอาต์พุตปัจจุบัน≤500Ω， แรงดันเอาต์พุต≥1kΩ
ระดับความแม่นยำ		0.5%
เวลาตอบสนอง		≤350ms
อุณหภูมิ		การทำงาน: -10 ถึง +55 ℃ การเก็บรักษา: -25 ถึง +70 ℃
ค่าสัมประสิทธิ์อุณหภูมิ		≤200ppm/℃
การติดตั้ง		(ราง)DIN35, ยึดบนกุฏิด้วยสกรู
มาตรฐาน		GB/T 13850

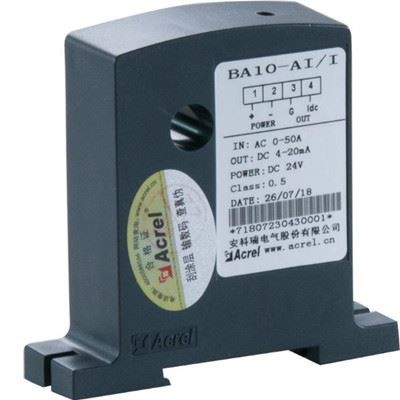

	BA10-AI/I ●การใช้งาน: ระบบอัตโนมัติทางอุตสาหกรรม ●Input: วัดกระแสไฟ AC ได้ถึง 50A ●โอเวอร์โหลด: 1.2 เท่าของค่าพิกัด ●เอาต์พุต: DC 4-20mA
BA20-AI/V ●การใช้งาน: ระบบอัตโนมัติทางอุตสาหกรรม ●Input: วัดกระแสไฟ AC ได้ถึง 200A ●โอเวอร์โหลด: 1.2 เท่าของค่าพิกัด ●เอาต์พุต: DC 0-5V

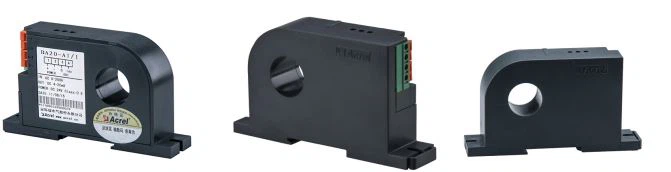

ผลิตภัณฑ์ซีรีส์ BA ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อวัดกระแสไฟ AC ในโครงข่ายไฟฟ้าแบบเรียลไทม์ และใช้เทคโนโลยีการชดเชยกระแสตรงและเชิงเส้นเพื่อแยกและแปลงเป็นเอาต์พุตสัญญาณ DC มาตรฐาน

เลือกตำแหน่งที่เหมาะสมในการติดตั้งราง DIN35 มม. มาตรฐาน และติดตั้งเซนเซอร์ BA บนราง

ที่แผงด้านล่างของตู้ ให้เลือกตำแหน่งที่เหมาะสมในการเปิดรูเกลียวสองรูที่สอดคล้องกับตำแหน่งของรูคงที่ของเซ็นเซอร์ที่ติดตั้ง หลังจากวางเซ็นเซอร์แล้ว ให้ติดตั้งสกรูกำหนดตำแหน่ง

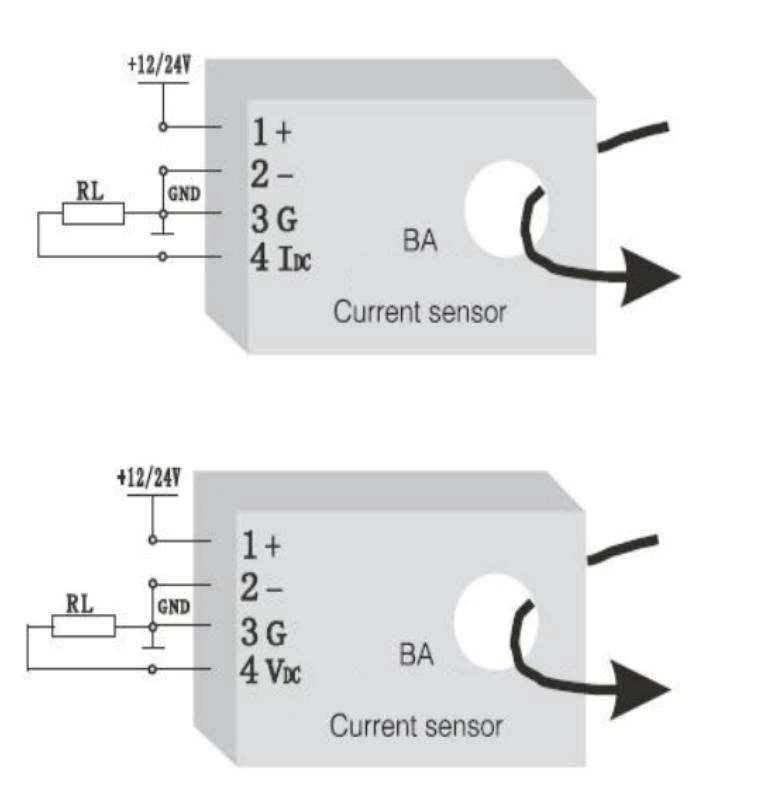

1 —— + แหล่งจ่ายไฟบวก (ไม่ย้อนกลับ)

2 —— - พลัง EARTH

3 —— G (เอาต์พุตปัจจุบันเป็นค่าลบซึ่งสามารถใช้ร่วมกับแหล่งจ่ายไฟได้)

4 —— IDC (กระแสไฟขาออกเป็นบวก), VDC (แรงดันไฟขาออกเป็นบวก)
