ภาพรวม

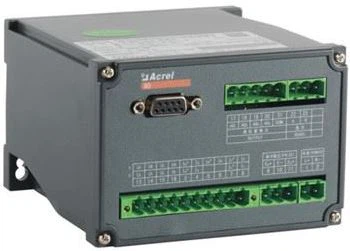

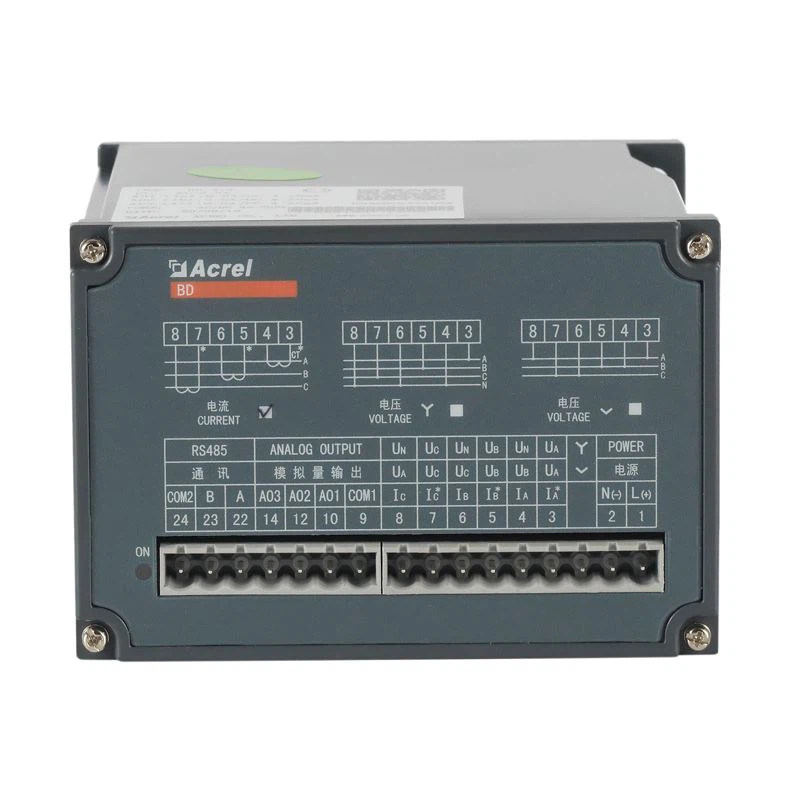

เครื่องส่งสัญญาณไฟฟ้า Acrel BD Series เป็นอุปกรณ์ที่สามารถแยกและส่งพารามิเตอร์ไฟฟ้าทรานสดิวเซอร์กระแสสามเฟสนี้ทํางานเป็นเครื่องส่งสัญญาณที่แปลงกระแส AC หรือแรงดันไฟฟ้าเป็นสัญญาณอะนาล็อก DC เชิงเส้นโดยการแยกอินพุตและเอาต์พุต ผลิตภัณฑ์เป็นไปตามมาตรฐาน GB / T 13850-1998

ฟังก์ชัน

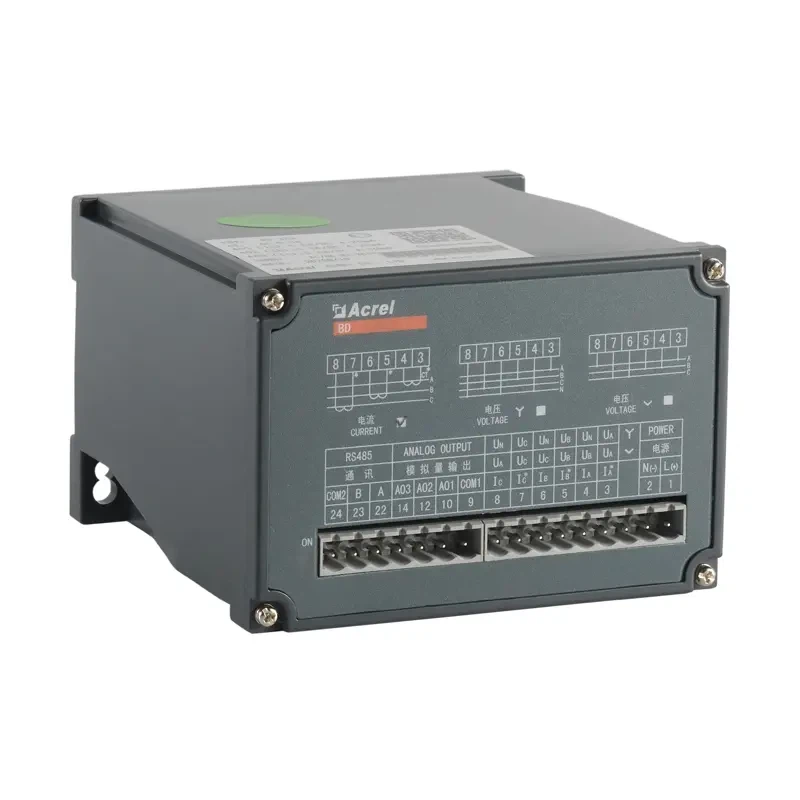

		บีดี-ไอ บีดี-เอวี	บีดี-เอฟ	บีดี-พีเอฟ	บีดี-3I3 บีดี-3(4)V3	บีดี-3(4)P BD-3(4)Q	บีดี-3(4)E

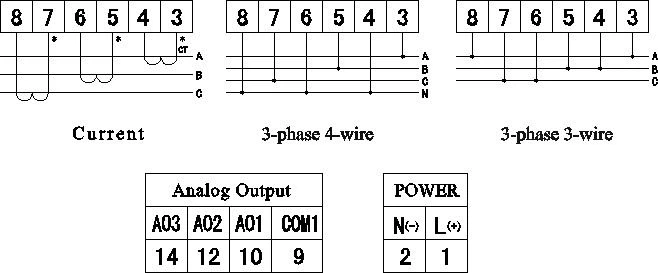

เฟสและการเดินสาย	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
อินพุต	ความต่างศักย์	L-L โดยตรง	สูงสุด 480V AC
		L-N โดยตรง	สูงสุด 276V AC
		ด้วย PT ภายนอก	○	○	○	○	○
	ปัจจุบัน	สั่ง	สูงสุด 5A AC
	ปัจจุบัน	ด้วย CT ภายนอก	○	○	○	○	○
ผลิตภัณฑ์	มูลค่าปกติ	DC: 4-20mA、 0-20mA, 0-5V, 0-10V และอื่น ๆ
	ความต้านทานโหลด	เอาต์พุตปัจจุบัน≤600Ω เอาต์พุตแรงดันไฟฟ้า≥1000Ω
	เนื้อหาระลอกคลื่น	<0.5% peak="">
วัด	ความต่างศักย์	□	—	—	□
	ปัจจุบัน		—	—	□	□	□
	พลังที่ใช้งาน / ปฏิกิริยา	—	—	—	—	□	□
	พลังงานที่เห็นได้ชัด	—	—		—	□	□
	พาวเวอร์แฟคเตอร์	—	—	R	—	□
	ความถี่					□	□
การวัดแสงพลังงาน	±KWh	—	—	—	—	—	○
ระดับความแม่นยํา	0.5%
การสื่อสาร	อินเตอร์เฟซ: RS485 โปรโตคอล: Modbus-RTU			—
เอาต์พุตอะนาล็อก	DC 0-5V, 0-10V, 0-20mA, 4-20mA
เอาต์พุตพัลส์
ขนาด (มม.)	ที่อยู่อาศัย (WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
พลังงานเสริม		85-265V AC / DC, DC24V, DC48V
อุณหภูมิ	การผ่าตัด	-10 ถึง 55 °C
อุณหภูมิ	การเก็บรักษา	-25 ถึง 70 °C
ความชื้น		สูงถึง 95%, ไม่มีการควบแน่น
การติดตั้ง		(รางรถไฟ) DIN35 ยึดบนกุฏิด้วยสกรู
มาตรฐาน		GB/T 13850

'○': ใช่ '—' ไม่'' ไม่บังคับ


	ตัวแปลงสัญญาณไฟฟ้า BD-3P ซีรี่ส์ ●แรงดันไฟฟ้า \ กระแสไฟฟ้า \ พลังงาน \ ปัจจัยพลังงาน \ ความถี่ ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุตอะนาล็อก DC 0-5V / 0-10V / 0-20mA / 4-20mA

ตัวแปลงสัญญาณกระแสไฟเฟสเดียว BD-AI ซีรี่ส์ ●กระแส AC ●โอเวอร์โหลด: 1.2 เท่าของค่าที่กําหนด ●เอาต์พุตอะนาล็อก DC 0-5V / 0-10V / 0-20mA / 4-20mA
