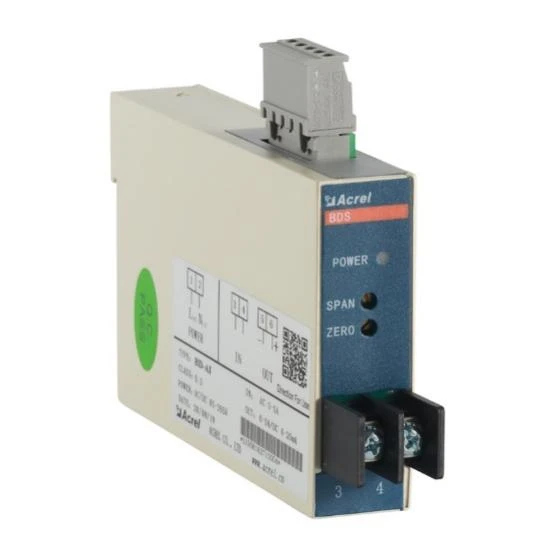

ตัวแปลงสัญญาณปัจจุบันเฟสเดียว

ตัวแปลงสัญญาณปัจจุบันเฟสเดียว
กระแส AC
โอเวอร์โหลด: 1.2เท่าของค่าที่ได้รับการจัดอันดับ
เอาต์พุตอนาล็อก DC 0-5V / 0-10V / 0-20mA / 4-20mA
รุ่น: ซีรีส์ BD

โอเวอร์วิเว

เครื่องส่งสัญญาณไฟฟ้าซีรีส์ BD เป็นอุปกรณ์ที่สามารถแยกและส่งพารามิเตอร์ไฟฟ้าเช่นกระแสไฟฟ้าแรงดันไฟฟ้าความถี่พลังงานปัจจัยพลังงานเป็นสัญญาณอะนาล็อก DC เชิงเส้นหรือสัญญาณดิจิตอล เป็นไปตามข้อกําหนดของมาตรฐานแห่งชาติ GB / T13850-1998, IEC-688

ฟังก์ชัน

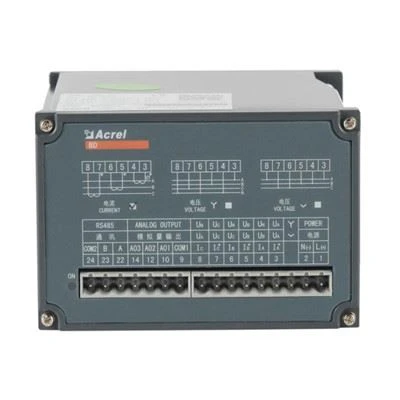

			บีดี-ไอ บีดี-เอวี	บีดี-เอฟ	บีดี-พีเอฟ	บีดี-3I3 บีดี-3(4)V3	บีดี-3(4)P BD-3(4)Q	บีดี-3(4)E
เฟสและการเดินสาย		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
อินพุต	ความต่างศักย์	ความต่างศักย์	สูงสุด 480V AC
		L-N โดยตรง	สูงสุด 276V AC
		ด้วย PT ภายนอก	√	√	√	√	√	√
	ปัจจุบัน	สั่ง	สูงสุด 5A AC
	ปัจจุบัน	ด้วย CT ภายนอก	√	√	√	√	√	√
ผลิตภัณฑ์		มูลค่าปกติ	DC: 4-20mA、 0-20mA, 0-5V, 0-10V และอื่น ๆ
		ความต้านทานโหลด	เอาต์พุตปัจจุบัน≤600Ω เอาต์พุตแรงดันไฟฟ้า≥1000Ω
		เนื้อหาระลอกคลื่น	<0.5% peak="">
วัด		ความต่างศักย์	□	—	—	□
		ปัจจุบัน	□	—	—	□	□	□
		พลังที่ใช้งาน / ปฏิกิริยา	—	—	—	—	□	□
		พลังงานที่เห็นได้ชัด	—	—	—	—	□	□
		พาวเวอร์แฟคเตอร์	—	—	√	—	□	□
		ความถี่		√			□	□
การวัดแสงพลังงาน		±KWh	—	—	—	—	—	√
ระดับความแม่นยํา		0.5%
การสื่อสาร		อินเตอร์เฟซ: rs485 โปรโตคอล:Modbus-RTU	□	□	—	□	□	□
เอาต์พุตอะนาล็อก		DC 0-5V, 0-10V, 0-20mA, 4-20mA
เอาต์พุตพัลส์
ขนาด (มม.)		ที่อยู่อาศัย (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
พลังงานเสริม			85-265V AC / DC, DC24V, DC48V
อุณหภูมิ		การผ่าตัด	-10 ถึง 55 °C
อุณหภูมิ		การเก็บรักษา	-25 ถึง 70 °C
ความชื้น			สูงถึง 95%, ไม่มีการควบแน่น
การติดตั้ง			(รางรถไฟ) DIN35 ยึดบนกุฏิด้วยสกรู
มาตรฐาน			GB/T 13850
