คำอธิบาย

การใช้เทคโนโลยีการสุ่มตัวอย่างแบบ AC เครื่องวัดพลังงานไฟฟ้า PZ ซีรี่ส์สามารถวัดพารามิเตอร์ทางไฟฟ้าแบบกริดสามเฟสจำนวนมาก เช่น กระแสไฟฟ้า แรงดันไฟฟ้า กำลังไฟฟ้า พลังงานไฟฟ้า ฯลฯ ทั้งทางตรงและทางอ้อม สามารถใช้สำหรับการแสดงผลในพื้นที่และเชื่อมต่อกับอุปกรณ์ควบคุมเพื่อสร้างระบบการวัดและควบคุม

ติดตั้งพอร์ตสื่อสาร RS-485 ซึ่งใช้โปรโตคอล Modbus-RTU ที่ใช้งานร่วมกันได้ มิเตอร์สามารถเปลี่ยนสัญญาณพารามิเตอร์ทางไฟฟ้าเป็นเอาต์พุตอะนาล็อกมาตรฐาน โดยมีอินพุตสลับสี่ช่องสัญญาณ (สองช่องสัญญาณ) / เอาต์พุตสลับสองช่องสัญญาณ ตามความต้องการที่แตกต่างกัน พารามิเตอร์ทางไฟฟ้าสำหรับอัตราส่วนการเปลี่ยนแปลง สัญญาณเตือน การสื่อสาร ฯลฯ สามารถตั้งค่าและควบคุมได้ด้วยปุ่มบนแผงหน้าปัด

มิเตอร์ซีรีส์ PZ มีอัตราส่วนราคาต่อประสิทธิภาพสูงและสามารถแทนที่ทรานสดิวเซอร์ไฟฟ้าและมาตรวัดแบบเดิมได้ ในฐานะที่เป็นส่วนประกอบการซื้อส่วนหน้าแบบดิจิตอลอัจฉริยะขั้นสูง มิเตอร์ไฟฟ้าเหล่านี้ถูกนำมาใช้กันอย่างแพร่หลายในระบบควบคุมต่างๆ ระบบ SCADA และระบบการจัดการแหล่งพลังงาน

คุณสมบัติ

1. ตัวนับของเครื่องวัดพลังงานสามเฟสมีการปิดผนึกและป้องกันการรบกวนที่ดี เพื่อให้สามารถวัดค่าได้อย่างแม่นยำ

2. ความแม่นยำสูงกว่าสำหรับแรงดันไฟฟ้า: คลาส 0.2, พลังงานที่ใช้งาน: คลาส 0.5 ต่อแรงดันไฟได้ 660V.

3. การออกแบบ 92*92/ 88*88 ทำให้การติดตั้งสะดวกและประหยัดเวลามากขึ้น

4. หน้าจอ LCD/LED ที่ชัดเจนช่วยให้คุณเห็นข้อมูลได้ชัดเจนยิ่งขึ้นและป้องกันข้อผิดพลาด

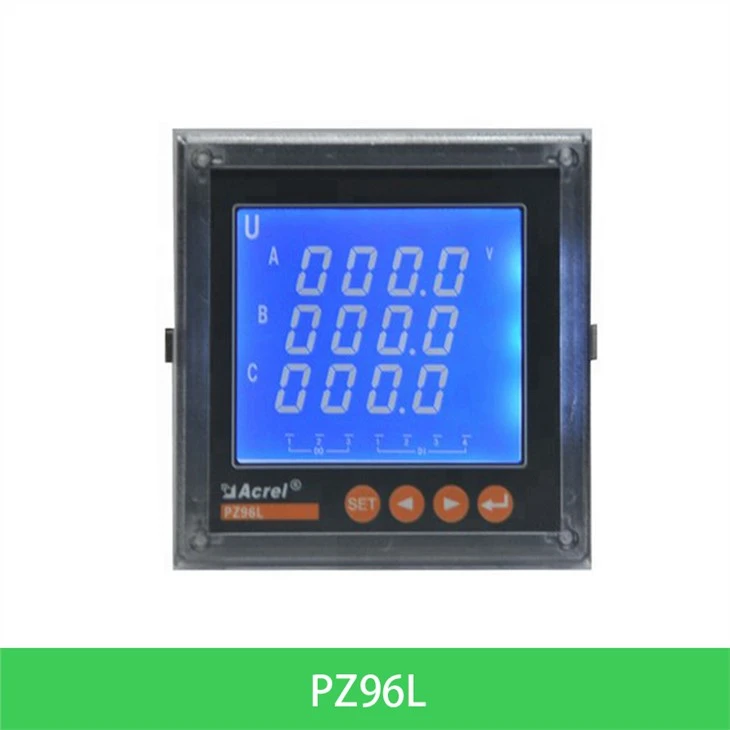

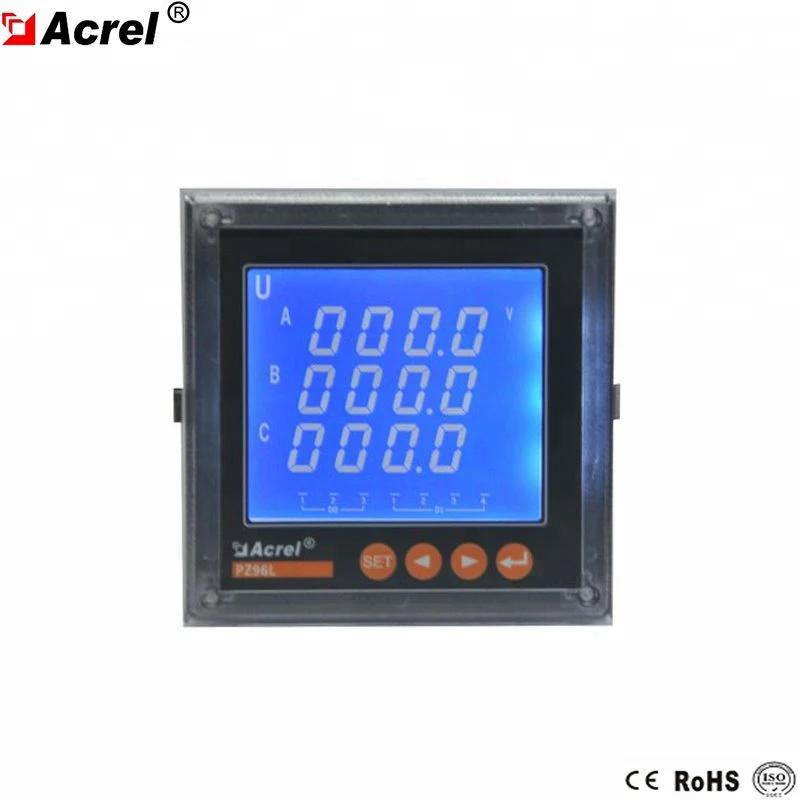

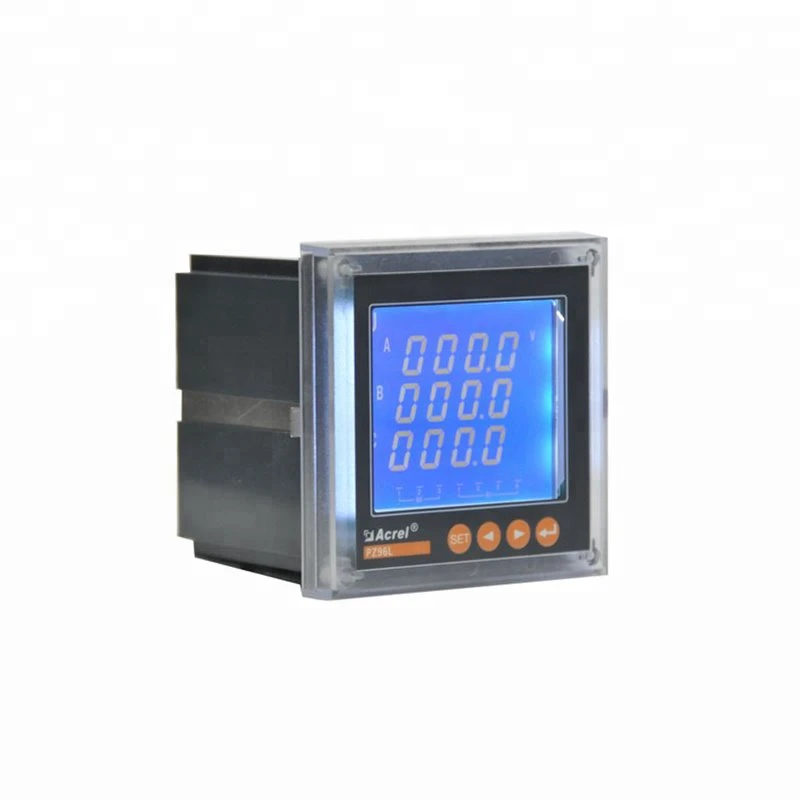

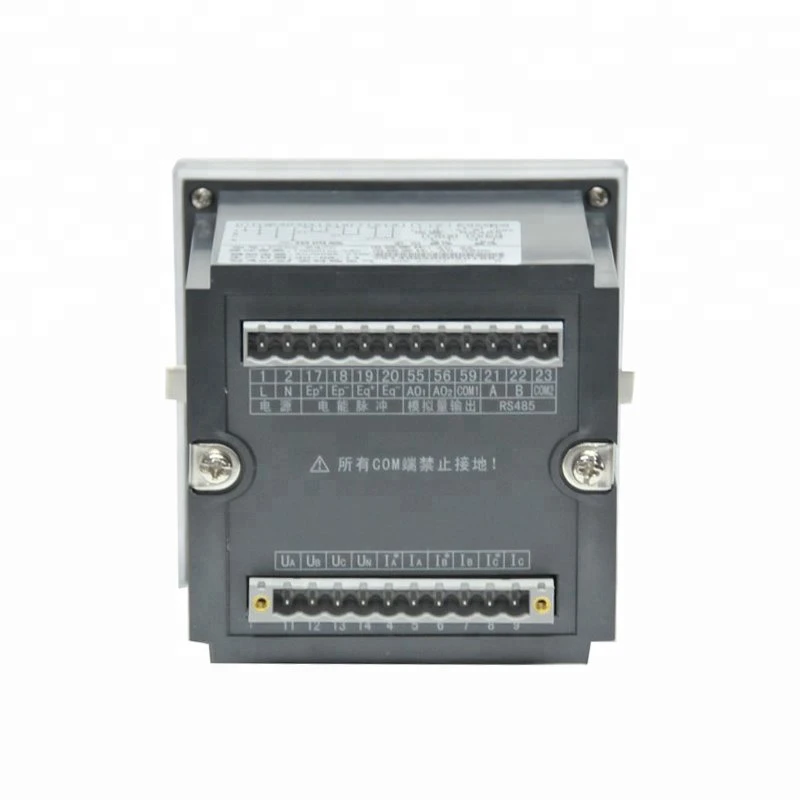

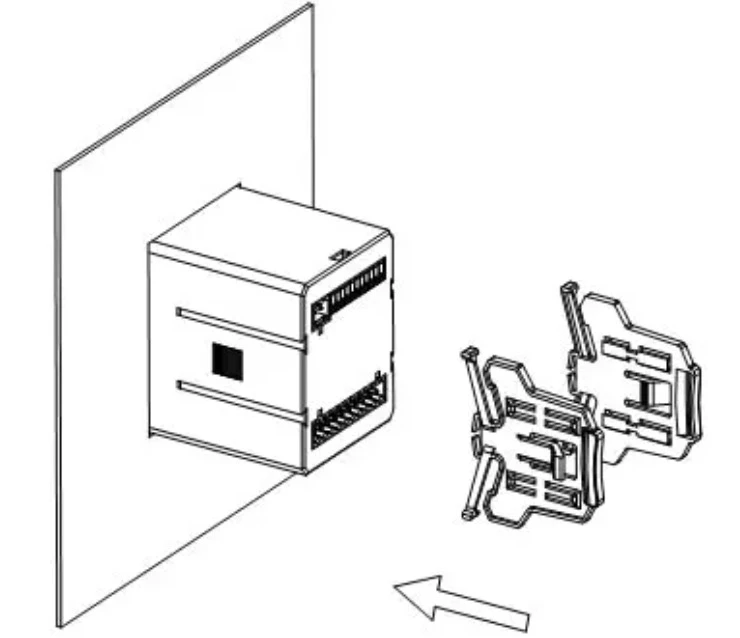

รูปร่าง

พารามิเตอร์

โครงการ			Pพารามิเตอร์
ข้อมูลจำเพาะ			3 เฟส 3 สาย 3 เฟส 4 สาย
ป้อนข้อมูล	เชื่อมต่อ		45-65เฮิร์ตซ์
	ความถี่		3 เฟส 3 สาย 3 เฟส 4 สาย
	แรงดันไฟฟ้า	โอเวอร์โหลด: คะแนน 1.2 เท่า (ต่อเนื่อง); คะแนน 10 เท่าเป็นเวลา 1 วินาที
		การใช้พลังงาน: < 0.2VA
	ปัจจุบัน	โอเวอร์โหลด: คะแนน 1.2 เท่า (ต่อเนื่อง); คะแนน 10 เท่าเป็นเวลา 1 วินาที
		การใช้พลังงาน: < 0.2VA
เอาต์พุต	พลังงานไฟฟ้า		โหมดเอาต์พุต: 2-พัลส์ตัวเชื่อมต่อภาพถ่ายแบบ open-collector ของช่องสัญญาณ
			ค่าคงที่ของพัลส์: 10,000, 40000, 160000 imp/kWh
	การสื่อสาร		พอร์ต RS485, โปรโตคอล Modbus -RTU
	แสดง		จอแสดงผล LED หรือ LCD, ตั้งค่ากำลังทวีคูณ, ปลุก, สลับการแสดงตามต้องการ; สำหรับอะนาล็อก 1 ช่อง แสดงการตั้งค่าโปรแกรมที่เกี่ยวข้อง
การทำงาน	การสลับอินพุต		โหมดอินพุตแบบสัมผัสแห้งแบบพาสซีฟ 2 ช่องหรือ 4 ช่อง
	การสลับเอาต์พุต		เอาต์พุต photocoupler ที่ใช้งานอยู่ 1 ช่อง
			โหมดเอาต์พุต: รีเลย์ 2 ช่องไม่มีเอาต์พุตหน้าสัมผัส
	เอาต์พุตแบบอะนาล็อก		โหมดเอาต์พุต: เอาต์พุต 1, 2 หรือ 4 ช่อง, 0 - 20mA,4 - 20mA ที่ตั้งโปรแกรมได้
			ความสามารถในการรับน้ำหนักน้อยกว่าหรือเท่ากับ 500Ω
ระดับความแม่นยำ	ความถี่ {{0}}.05Hz, พลังงานไฟฟ้ารีแอคทีฟ 1 คลาส, อื่นๆ 0.5 คลาส
แหล่งจ่ายไฟ	DC100~350V; AV 85~265V; （เพื่อให้การเดินสายไฟของอุปกรณ์มีผลเหนือกว่า）		การใช้พลังงาน<5VA
ความปลอดภัย	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	ช่วงของ		Modbus RTU:1~247;
สิ่งแวดล้อม	อุณหภูมิ	งาน: -10 องศา ~ บวก 55 องศา การจัดเก็บ: -25 องศา ~ บวก 75 องศา
	ความชื้น	น้อยกว่าหรือเท่ากับ 93 เปอร์เซ็นต์ RH ไม่ควบแน่น
	ระดับความสูง	น้อยกว่าหรือเท่ากับ 2,500 ม

การทำงาน

แบบมิเตอร์

ฟังก์ชันพื้นฐาน

รูปร่าง

ฟังก์ชั่นเสริม

PZ96-E3/*

PZ96-E4/*

การวัด EPI/EPE, EQL/EQC;

พลังงานที่ใช้งาน, พลังงานปฏิกิริยา, การวัดตัวประกอบกำลัง;

กระแสสามเฟส, แรงดัน, การวัดความถี่

96 ตรว

Switching4DI บวก 1 พัลส์ บวก RS485communication(/KC)
Switching2DI2DO บวก RS485communication(/ KC)
Switching4DI บวก RS485communication(/KC)
เอาต์พุตส่งสัญญาณ 2 ช่องบวก 2 พัลส์บวก RS485communication(/MC)

PZ96L-E3/*

PZ96L-E4/*

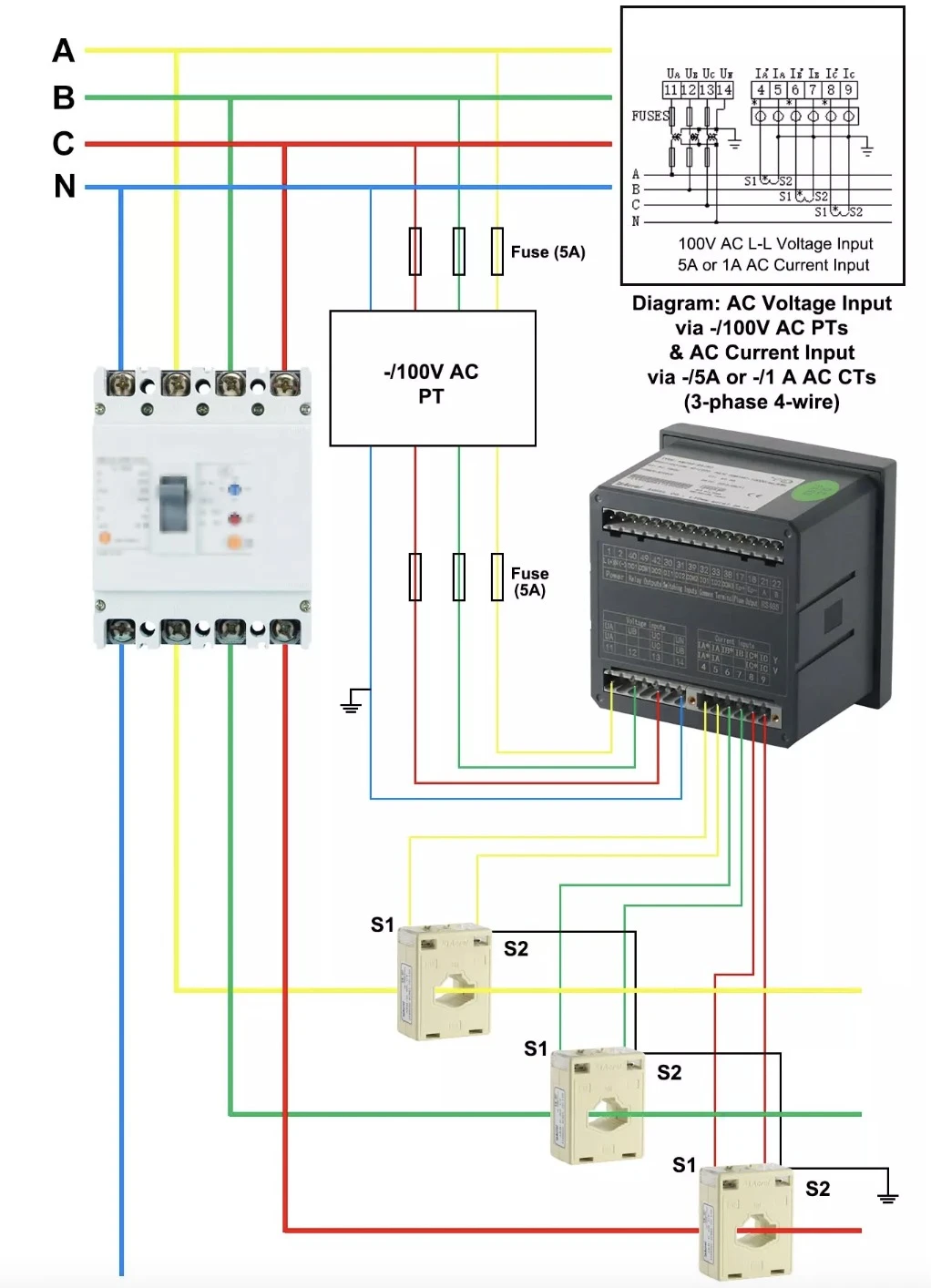

เดินสายไฟ

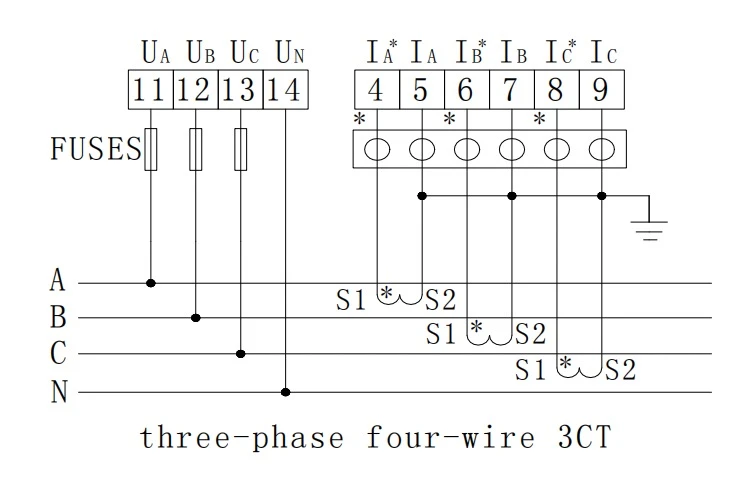

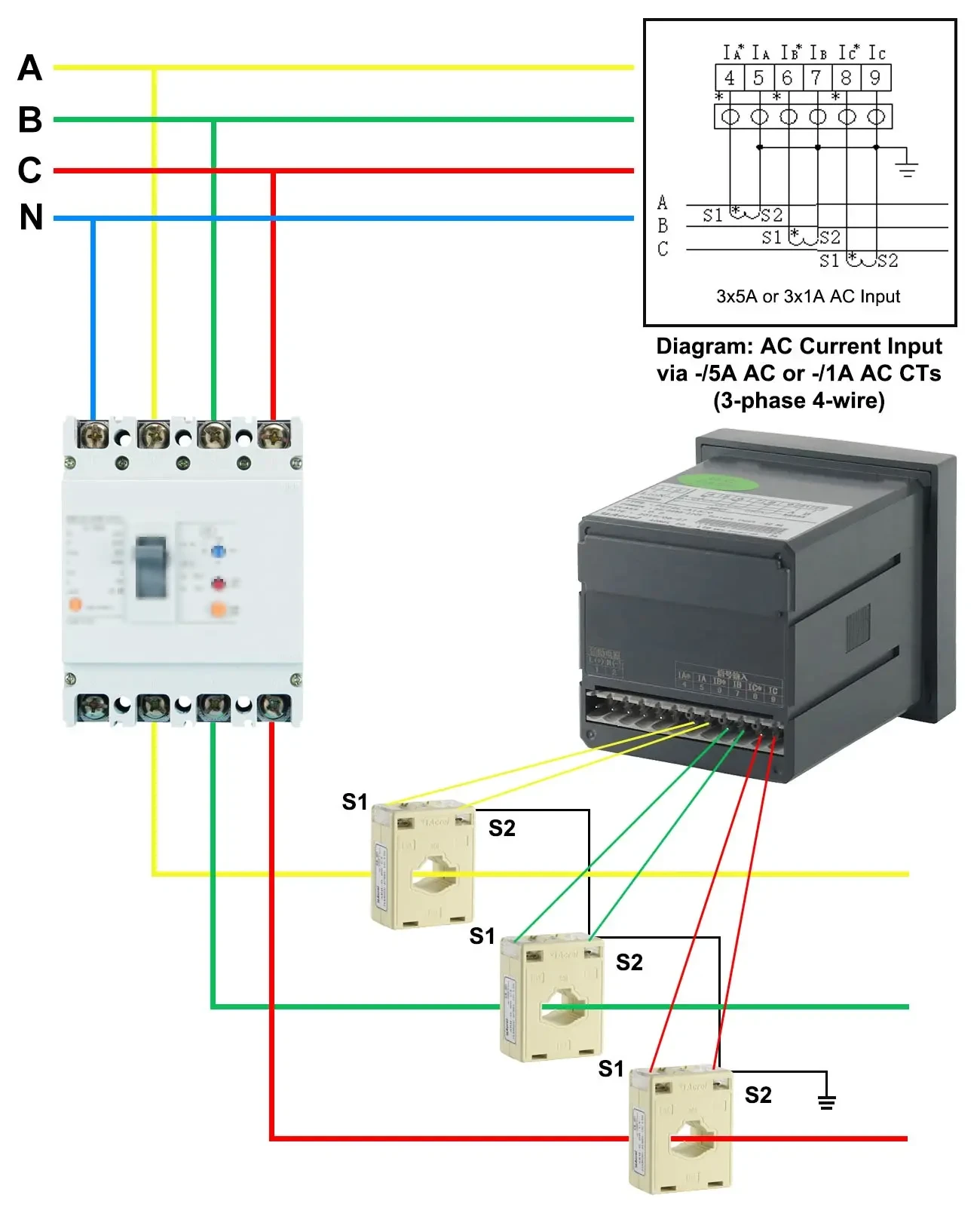

รูปที่ 1 สามเฟสสี่สาย 3CT

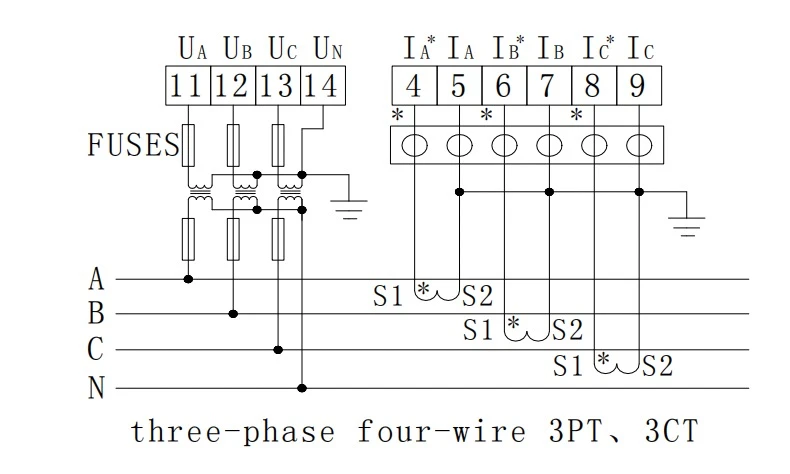

รูปที่ 2 สามเฟสสี่สาย 3PT, 3CT

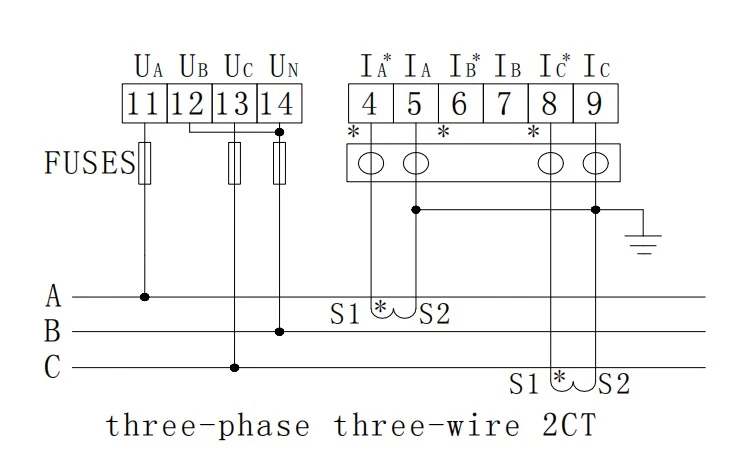

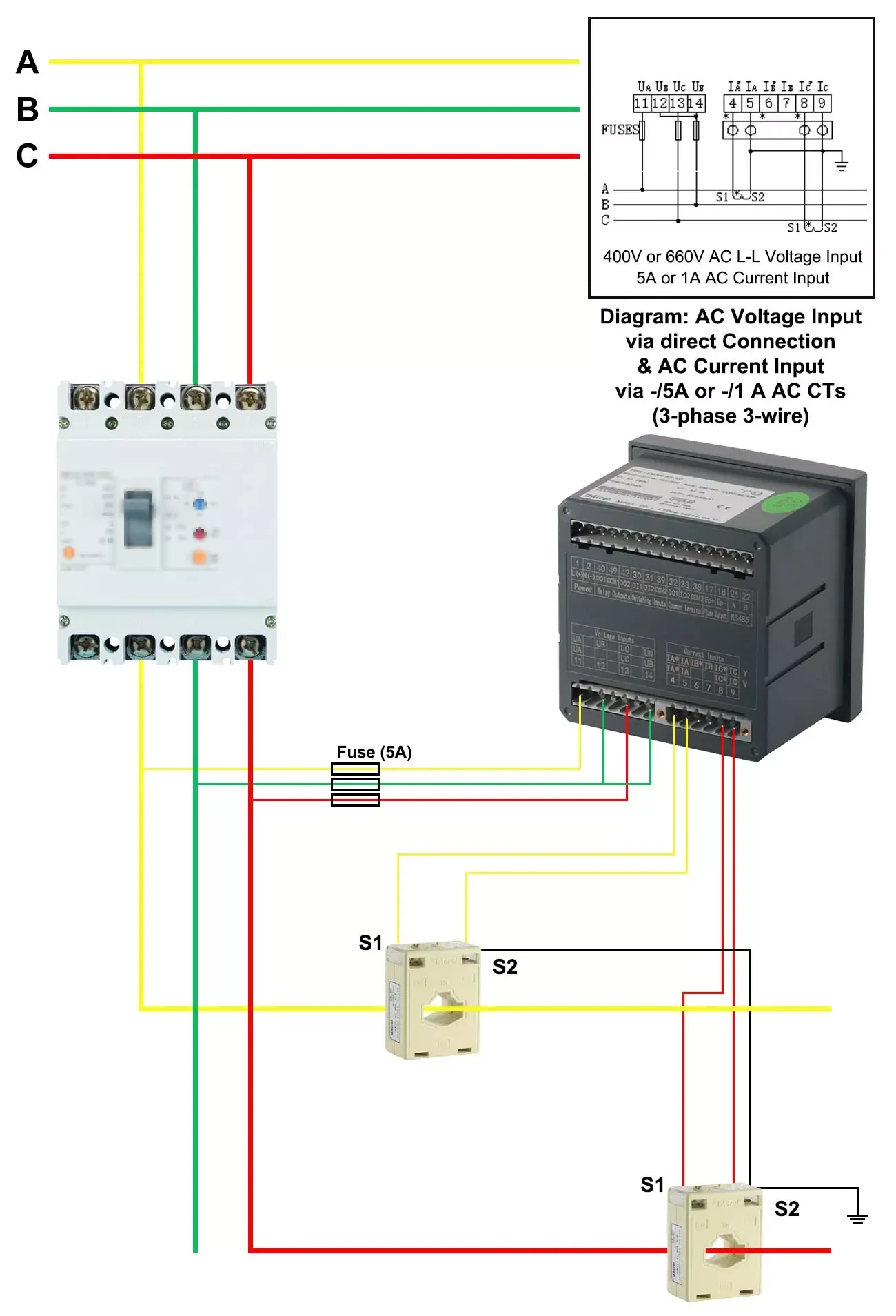

รูปที่ 3 สามเฟสสามสาย 2CT

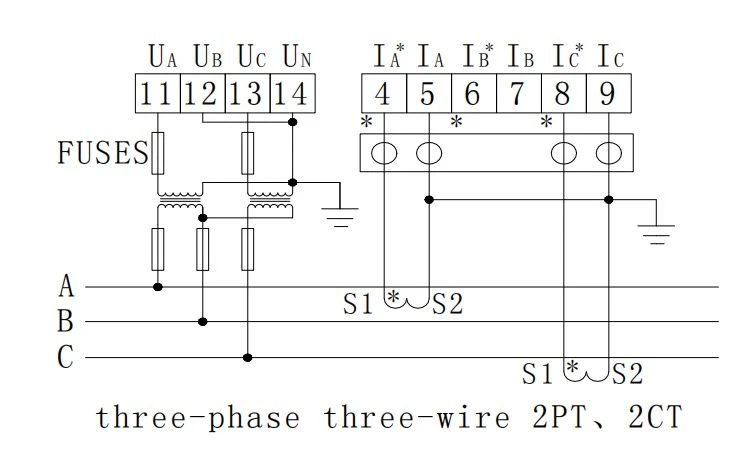

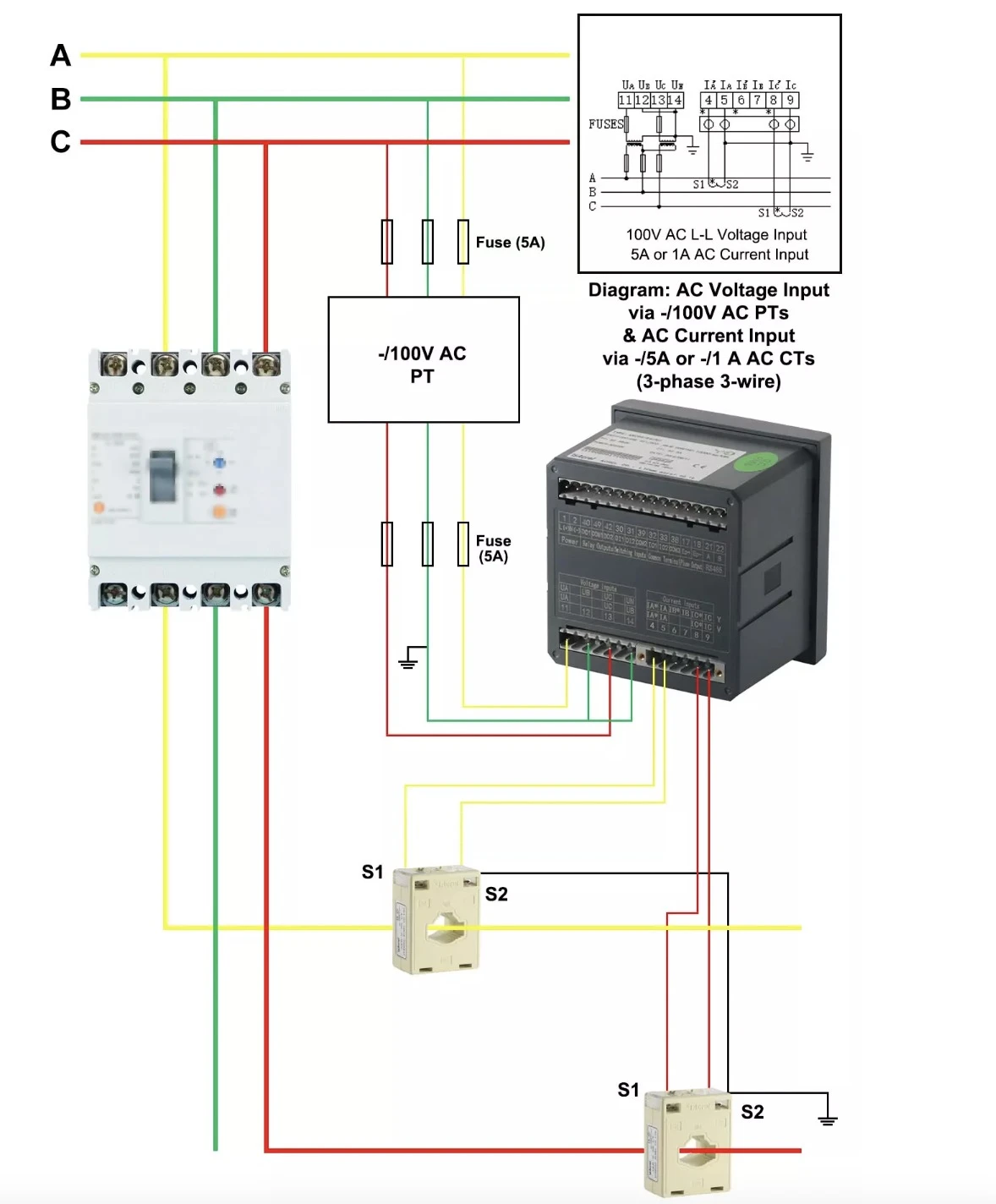

รูปที่ 3 สามเฟสสามสาย 2CT 2PT
