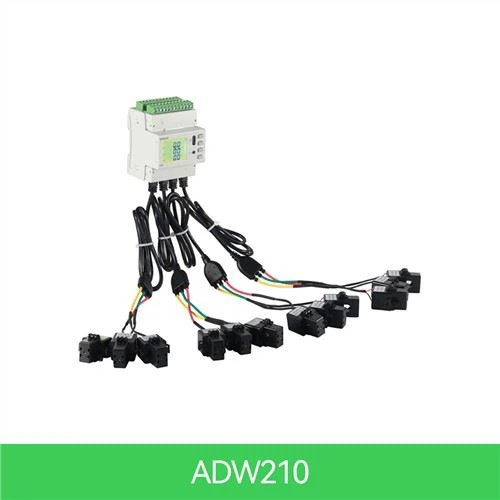

เครื่องวัดพลังงานสามเฟส

ข้อมูลจำเพาะ

3 เฟส 3 สาย 3 เฟส 4 สาย

การวัด

แรงดันไฟฟ้า

อ้างอิง

แรงดันไฟฟ้า

3×100V, 3×380V,3×57.7/100V, 3×220/380V

การบริโภค

<>

อิมพีแดนซ์

>2MΩ

ระดับความแม่นยำ

ข้อผิดพลาด±0.2 เปอร์เซ็นต์

หมุนเวียน

ป้อนข้อมูล

หมุนเวียน

3×1(6)A, 3×10(80)A

การบริโภค

<>

ระดับความแม่นยำ

ข้อผิดพลาด±0.2 เปอร์เซ็นต์

พลัง

แอ็คทีฟ, ปฏิกิริยา, กำลังปรากฏ, ข้อผิดพลาด±0.5℅

ความถี่

{{0}}Hz, ข้อผิดพลาด±0.2 เปอร์เซ็นต์

พลังงาน

พลังงานแอคทีฟ(ระดับความแม่นยำ: 0.5) พลังงานปฏิกิริยา(ระดับความแม่นยำ 2)

นาฬิกา

น้อยกว่าหรือเท่ากับ 0.5s/d

สัญญาณหลัก

เอาต์พุตพัลส์พลังงาน

เอาต์พุตโฟโตคัปเปลอร์ที่ใช้งานอยู่ 1 รายการ

ชีพจร

ความกว้างของพัลส์

80±20ms

ค่าคงที่ของพัลส์

400imp/kWh, 10000imp/kWh (สอดคล้องกับพื้นฐาน

หมุนเวียน)

การสื่อสาร

อินเทอร์เฟซและ

โปรโตคอลการสื่อสาร

RS485: Modbus

ช่วงของ

Modbus RTU:1~ 247;

การทำงาน

คำอธิบายฟังก์ชัน

ฟังก์ชั่นให้

การวัด kWh

Active kWh (บวกและลบ)

■

ปฏิกิริยา kWh (บวกและลบ)

A. B, C แยกเฟสบวกใช้งานอยู่

พลังงาน

การวัดค่าพารามิเตอร์ทางไฟฟ้า

U, I

■

P,Q,S,PF,F

การวัดฮาร์โมนิก

2~31 ฮาร์โมนิกและแรงดันกระแส

■

จอ LCD

จอแสดงผล LCD ส่วน 12 บิต, ไฟพื้นหลัง

■

การเขียนโปรแกรมที่สำคัญ

3 กุญแจสู่การสื่อสารและตั้งค่าพารามิเตอร์

■

เอาต์พุตพัลส์

Sortie d'impulsion ใช้งานอยู่

■

หลายอัตราและฟังก์ชั่น

ปรับ 4 โซนเวลา 2 รายการช่วงเวลา 14 ช่วงเวลาในแต่ละวันและ 4 อัตราภาษี

□

ความต้องการสูงสุดและเวลาที่เกิด

ข้อมูลแช่แข็งในช่วง 48 เดือนที่ผ่านมา 90 วันที่ผ่านมา

วันเวลา

การสื่อสาร

อินเทอร์เฟซการสื่อสาร: RS485,

โปรโตคอลการสื่อสาร: MODBUS-RTU

■

( ■ ภายใน □ ตัวเลือก )
