คำอธิบาย

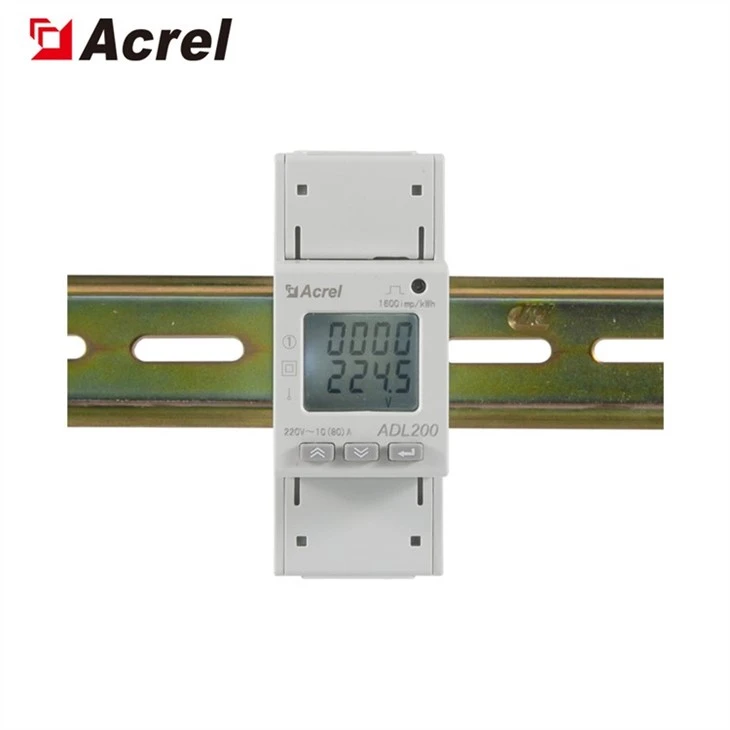

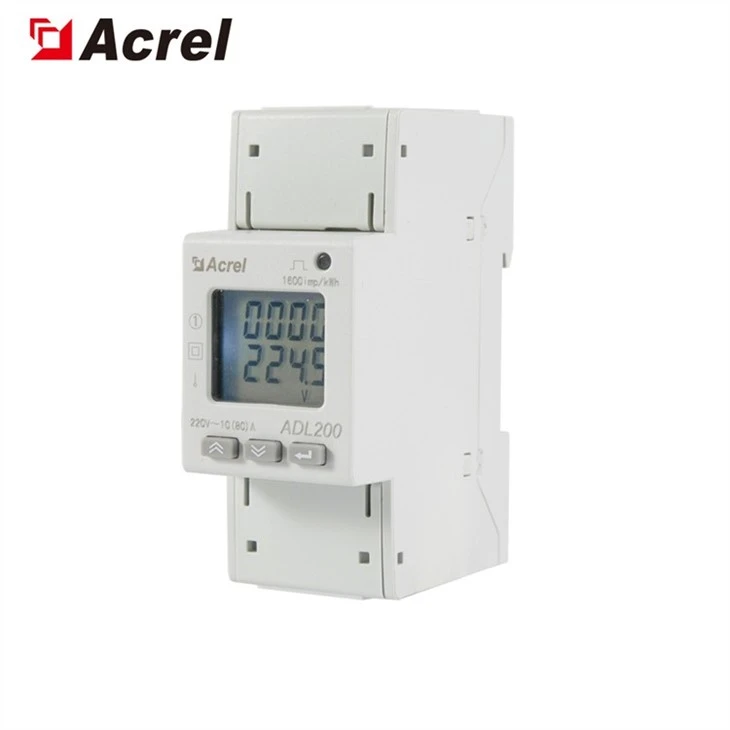

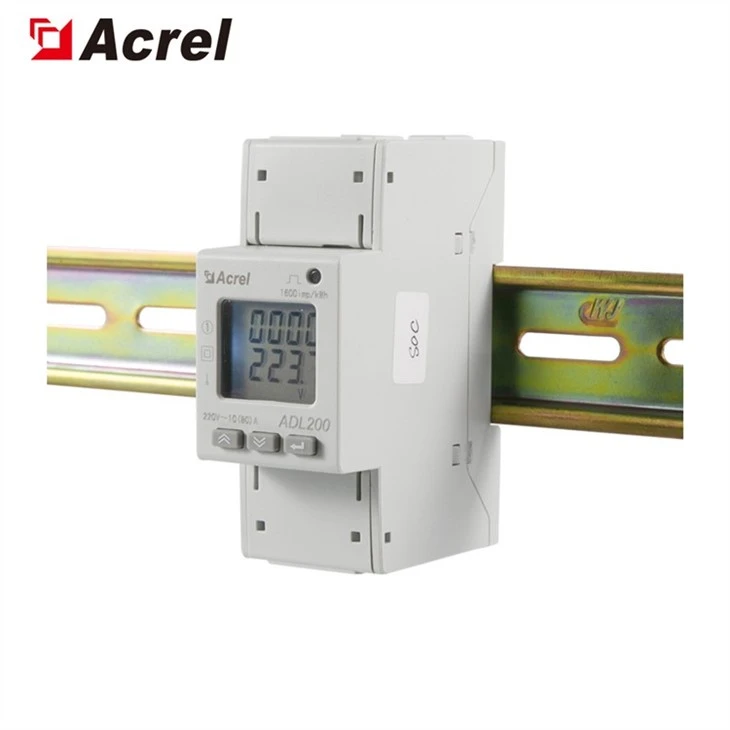

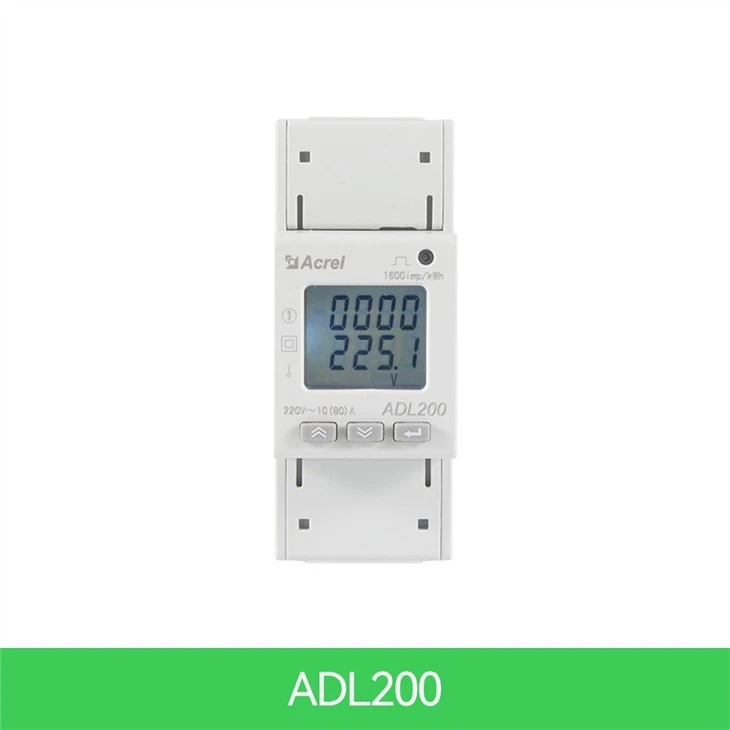

Acrel Din Rail เครื่องวัดพลังงานไฟฟ้ากระแสสลับแบบเฟสเดียวได้รับการออกแบบมาสำหรับระบบจ่ายไฟ องค์กรอุตสาหกรรมและเหมืองแร่ และระบบสาธารณูปโภค เพื่อคำนวณปริมาณการใช้ไฟฟ้าและจัดการความต้องการไฟฟ้า มีความแม่นยำสูง ขนาดเล็ก และติดตั้งง่าย รวมการวัดค่าพารามิเตอร์ทางไฟฟ้าทั้งหมดเข้ากับการวัดค่าไฟฟ้าแบบครอบคลุม

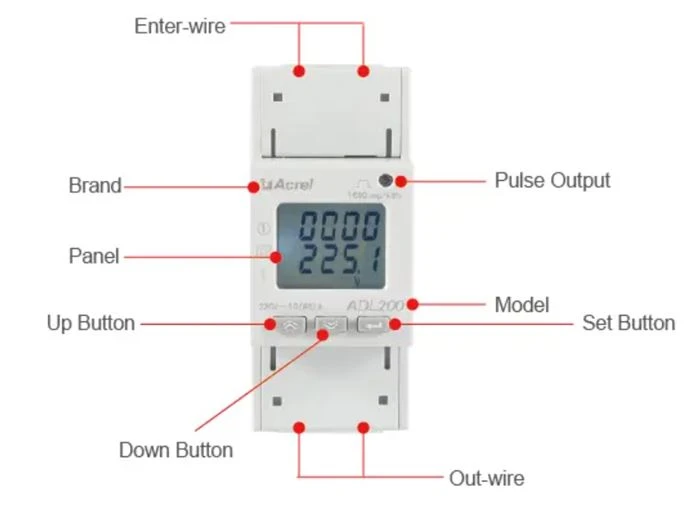

รูปร่าง

พารามิเตอร์

แรงดันไฟฟ้าขาเข้า	อ้างอิง แรงดันไฟฟ้า	AC220V
	อ้างอิง ความถี่	50Hz
	พลัง การบริโภค	& lt;10VA
อินพุตปัจจุบัน	กระแสพื้นฐาน	10A
	ขีดสุด หมุนเวียน	80A
	เริ่มต้น หมุนเวียน	4‰อิบ
	การบริโภค	& lt;4VA
ประสิทธิภาพการวัด	ความแม่นยำในการวัด	1class
ประสิทธิภาพการวัด	ช่วงการวัด	000000.00 ~ 99999999 kWh
ความแม่นยำของนาฬิกา	ข้อผิดพลาด≤0.5วินาที/วัน
ชีพจรที่ใช้งานอยู่	ความกว้างของพัลส์	80±20ms
ชีพจรที่ใช้งานอยู่	ค่าคงที่ของพัลส์	1000imp/kWh
การสื่อสาร	อินเตอร์เฟซ	RS485(A+、B-)
	การเชื่อมต่อ โหมด	ตัวนำคู่บิดเกลียวหุ้มฉนวน
	มาตรการ	MODBUS-RTU
การทำงาน	คำอธิบายฟังก์ชัน	ฟังก์ชั่นให้
การวัด kWh	เฟสเดียวแอ็คทีฟ kWh (บวกและลบ) ข้อมูลพลังงานประวัติศาสตร์ 3 เดือน การจัดเก็บแช่แข็ง	■
การวัดค่าพารามิเตอร์ทางไฟฟ้า	แรงดันไฟ กระแสไฟ กำลังไฟฟ้า กำลังรีแอกทีฟ กำลังไฟฟ้าที่ปรากฎ ตัวประกอบกำลัง และความถี่	■
จอ LCD	จอ LCD ส่วน 8 บิต	■
การเขียนโปรแกรมที่สำคัญ	3 ปุ่มสำหรับตั้งค่าพารามิเตอร์ เช่น รหัส ที่อยู่ อัตราบอด โปรโตคอลการสื่อสารหลายอัตรา	■
เอาต์พุตพัลส์	พลังงานพัลส์เอาท์พุต	■
หลายอัตรา	ปรับ 4 โซนเวลา 2 รายการช่วงเวลา 14 ช่วงเวลาในแต่ละวันและ 4 อัตราภาษี	□
การสื่อสาร	อินเทอร์เฟซการสื่อสาร: RS485, โปรโตคอลการสื่อสาร: MODBUS-RTU	■

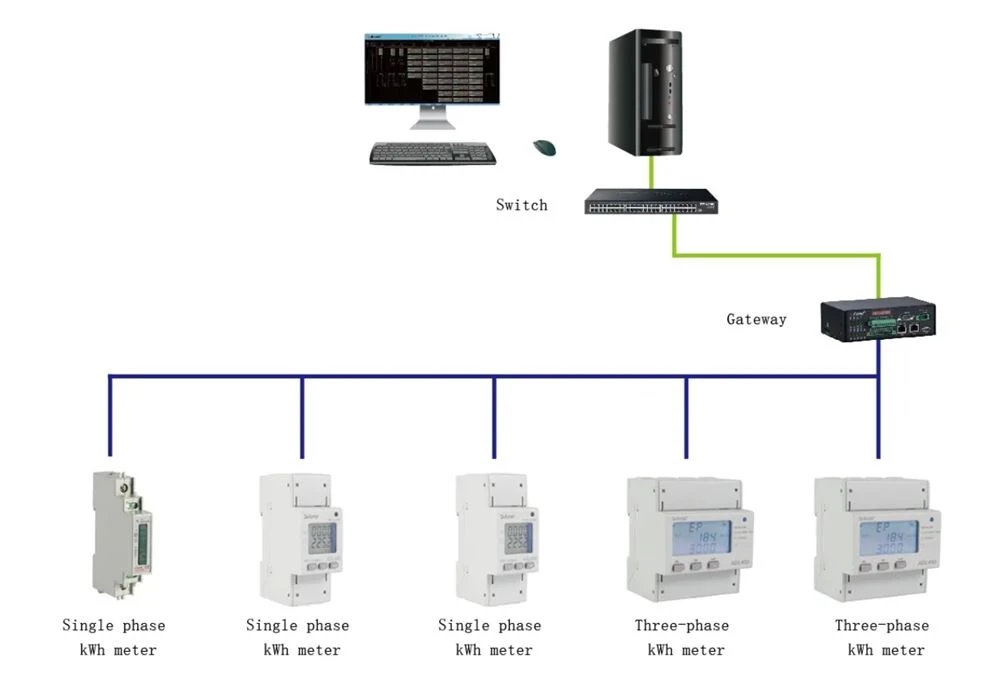

เครื่องวัดกำลังไฟฟ้าแบบเฟสเดียวของเราสามารถทดสอบกิโลวัตต์ชั่วโมงที่แอ็คทีฟทั้งหมดและวัดแรงดัน กระแส กำลังไฟฟ้า และพารามิเตอร์ทางไฟฟ้าอื่นๆ รวมทั้งมีฟังก์ชันเสริม RS485 Modbus RTU's สะดวกในการตรวจสอบ รวบรวม และจัดการพลังงานไฟฟ้า. มีพอร์ตสื่อสาร RS485 และปรับให้เข้ากับ MODBUS-RTU ADL สามารถใช้ได้กับระบบควบคุมทุกประเภท ระบบ SCADA และระบบการจัดการพลังงาน

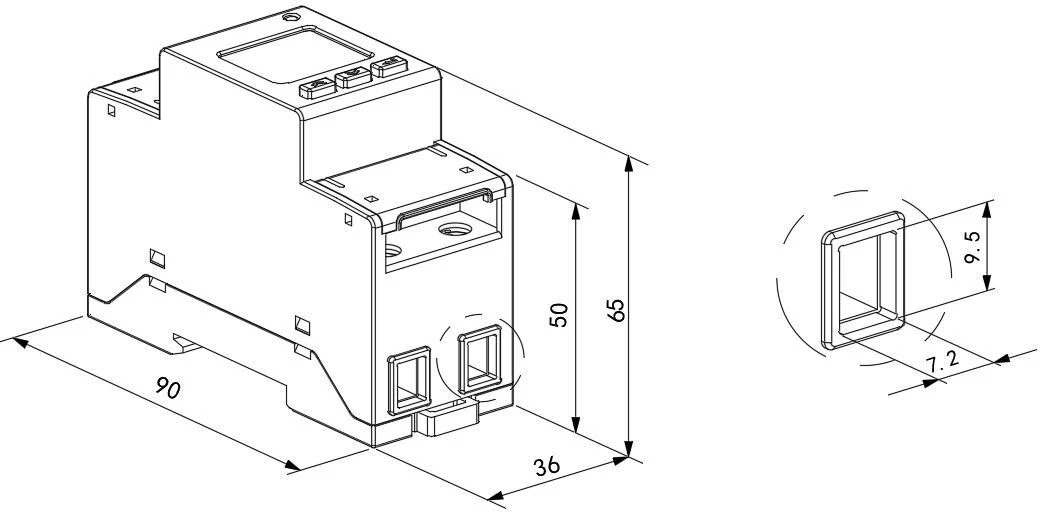

ขนาด

ไฟฟ้าขัดข้องเสริม

●ประสิทธิภาพการทำงานล้มเหลว: มาตรวัดพลังงานจะกะพริบและไม่สว่างขึ้นหลังจากเปิดเครื่อง

●การแก้ปัญหา:

1. ตรวจสอบว่าการเดินสายของแหล่งจ่ายไฟเสริมสอดคล้องกับ .หรือไม่

แผนภาพการเดินสายไฟของเครื่องมือและไม่ว่าสายไฟจะหลวมหรือหลุดหรือไม่

2. ใช้มัลติมิเตอร์เพื่อวัดว่าค่าแรงดันไฟเข้าของแหล่งจ่ายไฟเสริมอยู่ภายในช่วงแรงดันไฟทำงานปกติของเครื่องมือหรือไม่

อินพุตสัญญาณล้มเหลว

●ประสิทธิภาพการทำงานล้มเหลว: หลังจากเปิดมิเตอร์พลังงาน พลังงานการแสดงผลหรือการนับพลังงานจะไม่ถูกต้อง

●การแก้ปัญหา:

1. เปลี่ยนอินเทอร์เฟซการแสดงผลของมิเตอร์วัดพลังงานเป็นอินเทอร์เฟซกำลัง (active P, ตัวประกอบกำลัง λ) ตรวจสอบว่าการแสดงพลังงานเป็นค่าลบหรือไม่และปัจจัยด้านกำลังอยู่ระหว่าง

0.9-0.95 แล้วตรวจสอบว่าอินพุตและเอาต์พุตของสายสัญญาณปัจจุบันมีการย้อนกลับหรือไม่ (นั่นคือสายเข้าของกระแสจะต้องสอดคล้องกับปลายขาเข้าของเครื่อง) และสอดคล้องกับการเดินสายบนเครื่องวัดพลังงาน .

การสื่อสารล้มเหลว

●ประสิทธิภาพการทำงานล้มเหลว: หลังจากเปิดมิเตอร์พลังงานแล้ว จะไม่สามารถสื่อสารกับคอมพิวเตอร์แม่ข่ายได้ตามปกติ

●การแก้ปัญหา:

1. ค่าแรงดันไฟฟ้าระหว่างเอาต์พุตการสื่อสาร A และ B ของเครื่องมือวัดควรอยู่ระหว่าง +(4.4-4.5)V;

2. ตรวจสอบว่าวิธีการเดินสายสื่อสารเดินสายอย่างถูกต้องตามแผนภาพการเดินสายหรือไม่ (นั่นคือ ขั้วต่อการสื่อสาร A/B ของอุปกรณ์ควรตรงกับพอร์ตอนุกรมการสื่อสาร A/B)
