คำอธิบาย

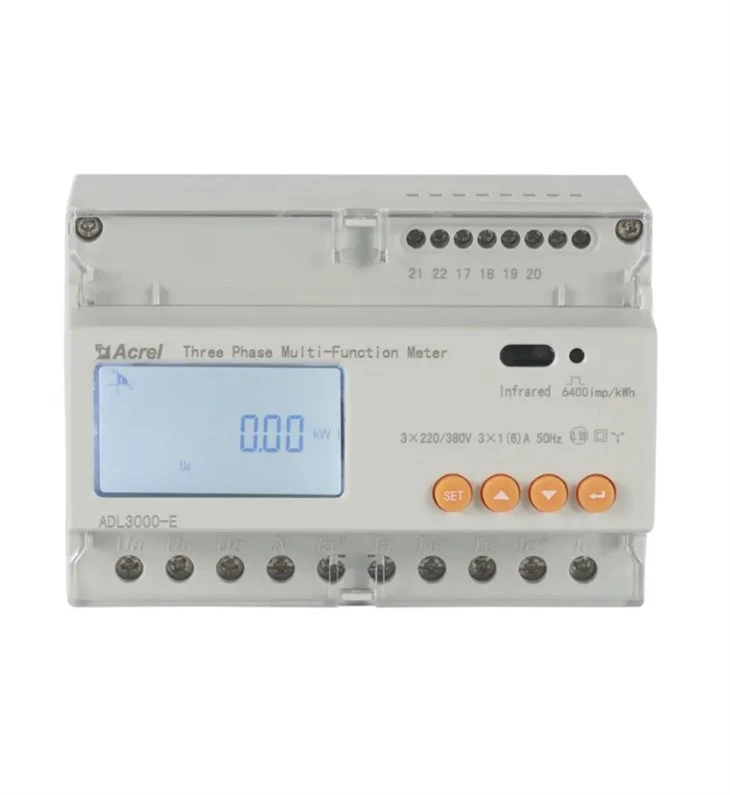

DTSD1352 มิเตอร์วัดพลังงานแสงอาทิตย์แบบสามเฟส AC
ADL3000-E เป็นมิเตอร์อัจฉริยะที่ออกแบบมาสำหรับระบบจ่ายไฟฟ้า อุตสาหกรรม และเหมืองแร่องค์กรธุรกิจและสาธารณูปโภคต่างๆ สามารถคำนวณการใช้ไฟฟ้าและจัดการความต้องการไฟฟ้าได้ มีลักษณะความแม่นยำสูง ขนาดเล็ก และติดตั้งง่าย บูรณาการการวัดค่าพารามิเตอร์ไฟฟ้าทั้งหมดเข้ากับการวัดและการจัดการไฟฟ้าที่ครอบคลุม ให้ข้อมูลต่างๆ ใน 12 เดือนก่อนหน้า ตรวจสอบเนื้อหาฮาร์มอนิกที่ 31 และเนื้อหาฮาร์มอนิกทั้งหมด ดำเนินการสื่อสารระยะไกลและการควบคุมระยะไกลด้วยอินพุตการสลับและเอาต์พุตรีเลย์ และมีเอาต์พุตสัญญาณเตือน ติดตั้งพอร์ตสื่อสาร RS485 และปรับให้เข้ากับ MODBUS-RTU ADL3000-E สามารถใช้ได้ในระบบควบคุมทุกประเภท ระบบ SCADA และระบบการจัดการพลังงาน มิเตอร์ทั้งหมดเป็นไปตามข้อกำหนดทางเทคนิคที่เกี่ยวข้องของมิเตอร์ไฟฟ้าในมาตรฐาน IEC62053-21 และ IEC62053-22
จอแอลซีดี
อุปกรณ์การประมวลผลและการทดสอบที่มีประสิทธิภาพและแม่นยำ
ฟังก์ชั่นเสริมต่างๆ
2 ช่อง RS485, อินพุตดิจิตอล 1 ช่อง/เอาต์พุตดิจิตอล 1 ช่อง ฯลฯ
พลังงานแสงอาทิตย์ส่งออกเป็นศูนย์
โซลาร์อินเวอร์เตอร์มิเตอร์วัดพลังงานป้องกันการไหลย้อนกลับ
โซลูชั่นของเรา
|
|
|
พารามิเตอร์
| หมายเลขรุ่น | ดีทีเอสดี1352 | |
| มิเตอร์วัดพลังงานแสงอาทิตย์แบบราง DIN สามเฟส | ||
| แรงดันไฟฟ้า |
แรงดันไฟอ้างอิง |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
การบริโภค |
<10VA(Single phase) |
|
|
อิมพีแดนซ์ |
>2MΩ |
|
|
ระดับความแม่นยำ |
ข้อผิดพลาด±0.2% |
|
|
ปัจจุบัน |
กระแสไฟเข้า |
3×1(6)A (การเชื่อมต่อครั้งที่สองด้วยสายโหลดเฟส 3- ผ่าน CT ที่เลือกเพิ่มเติม) 3×10(80)A (เชื่อมต่อโดยตรงกับสายโหลดเฟส 3- ผ่าน CT ในตัว ADL3000-E) |
|
การบริโภค |
<1VA(Single phase rated current) |
|
|
ระดับความแม่นยำ |
ข้อผิดพลาด±0.2% |
|
|
ความละเอียดในการวัด |
แรงดันไฟฟ้า: {{0}}.01 V, กระแสไฟฟ้า: 0.01 A, กำลังไฟฟ้า: 0.01 kW, พลังงาน: 0.01 kWh | |
|
พลัง |
กำลังใช้งาน กำลังตอบสนอง กำลังปรากฏ ข้อผิดพลาด ±0.5℅ |
|
|
ความถี่ |
{{0}}Hz, ข้อผิดพลาด±0.2% |
|
|
อุณหภูมิ |
-40 องศา -99 องศา |
|
|
พลังงาน |
พลังงานที่ใช้งาน (ระดับความแม่นยำ: 0.5, 1), พลังงานปฏิกิริยา (ระดับความแม่นยำ 2) |
|
|
นาฬิกา |
น้อยกว่าหรือเท่ากับ 0.5s/d |
|
|
เอาท์พุตพัลส์พลังงาน |
เอาต์พุตออปโตคัปเปลอร์แอ็คทีฟ 1 ตัว เอาต์พุตออปโตคัปเปลอร์รีแอคทีฟ 1 ตัว |
|
|
การสลับเอาท์พุต |
1 การสลับเอาท์พุต |
|
|
การสลับอินพุต |
อินพุตออปโตคัปเปลอร์ 1 ตัว |
|
|
ความกว้างของพัลส์ |
80±20มิลลิวินาที |
|
|
ค่าคงที่ของพัลส์ |
6400imp/kWh, 400imp/kWh (สอดคล้องกับกระแสพื้นฐาน) |
|
|
อินเทอร์เฟซและการสื่อสาร |
RS485: Modbus RTU อินเตอร์เฟส |
|
|
ช่วงที่อยู่การติดต่อสื่อสาร |
Modbus-RTU:1~ 247; |
|
|
อัตราบอดเรท |
1200bps~19200bps |
|
|
อุณหภูมิสัมพันธ์ |
-25 องศา ~+55 องศา |
|
|
ความชื้นสัมพัทธ์ |
น้อยกว่าหรือเท่ากับ 95℅(ไม่มีการควบแน่น) |
|

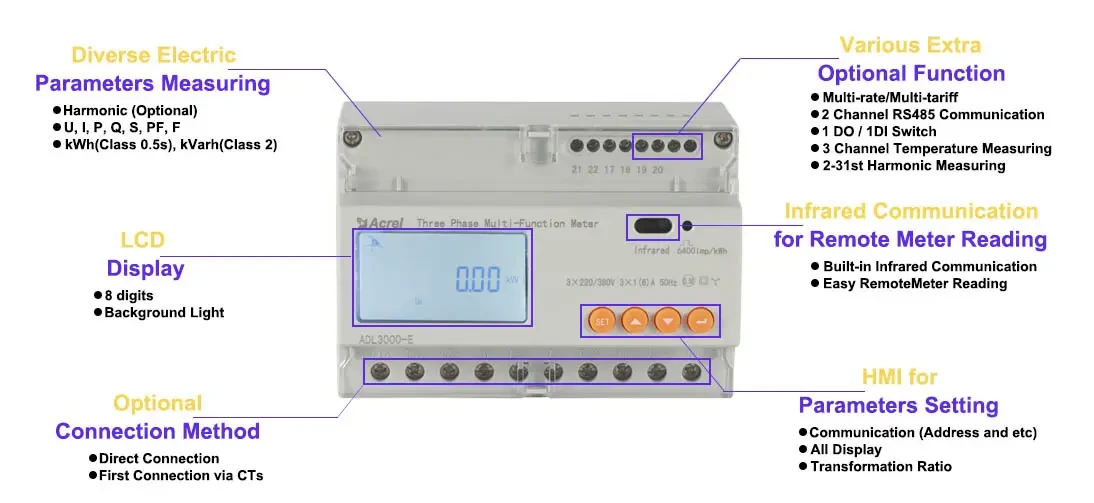

เหตุใดจึงควรเลือก DTSD1352

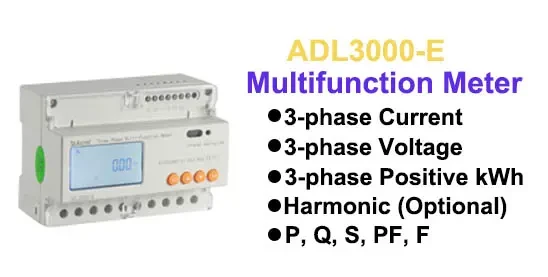

การวัดพารามิเตอร์ไฟฟ้าทั้งหมด
●การตรวจสอบพลังงานไฟฟ้า 3- เฟส
● U, I, P, Q, S, PF, F, kWh, kVarh, ฮาร์มอนิก
● วิธีการเชื่อมต่อ 2 วิธี คือ ผ่าน CT หรือเชื่อมต่อโดยตรง
● กระแสสูงสุด 80A เชื่อมต่อโดยตรงหรืออินพุต CT 5A

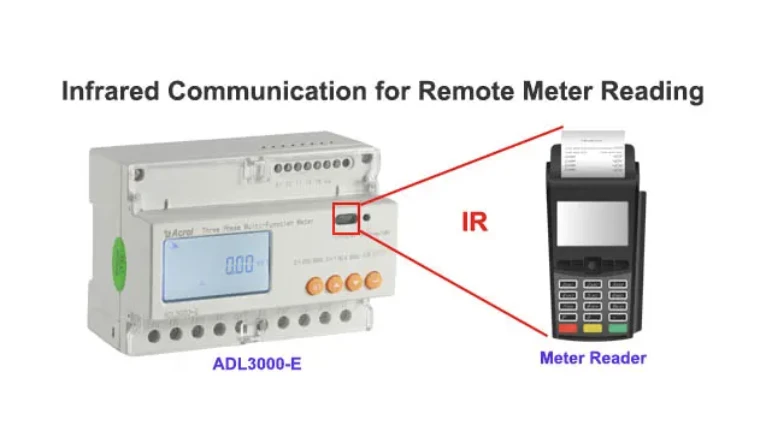

● การสื่อสารอินฟราเรดสำหรับการอ่านมิเตอร์ระยะไกล
● การสื่อสารอินฟราเรดในตัว วิธีการเชื่อมต่อเสริม
ฟังก์ชั่น

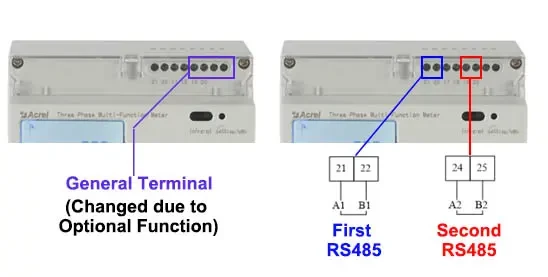

การสื่อสาร RS485 2 ช่อง
● โปรโตคอล: MODBUS-RTU
● RS485 1 ช่องหรือ RS485 2 ช่องเป็นทางเลือก

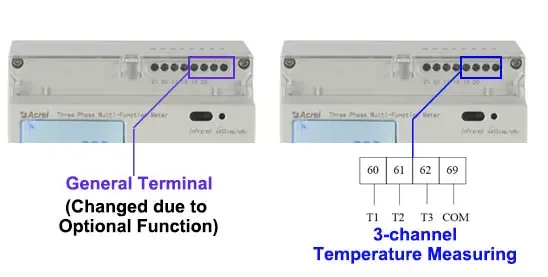

3-ช่องวัดอุณหภูมิ
● เทอร์มิสเตอร์: เซ็นเซอร์อุณหภูมิ NTC
● ช่วงการวัด: -40 องศา ~+125 องศา

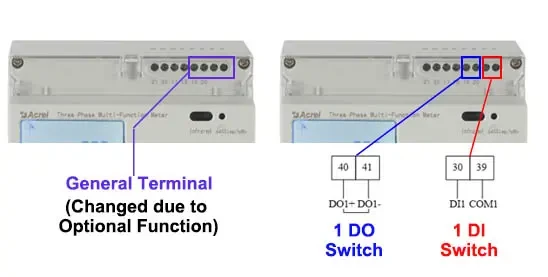

สวิตช์ DO/DI
● ช่องสัญญาณ 1 ช่อง
● DI 1 ช่อง

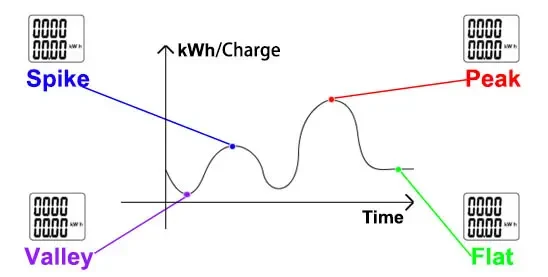

อัตราหลายอัตรา/อัตราภาษีแบบยืดหยุ่น
● 4 โซนเวลา
● อัตราภาษี 4 ประเภท (Spike, Peak, Flat, Valley)
● 2 รายการช่วงเวลา
● 14 ช่วงเวลาตามวัน
● ข้อมูลถูกแช่แข็ง (48 เดือนล่าสุดหรือ 90 วันล่าสุด)
● ความต้องการสูงสุดและเวลาที่เกิดขึ้น

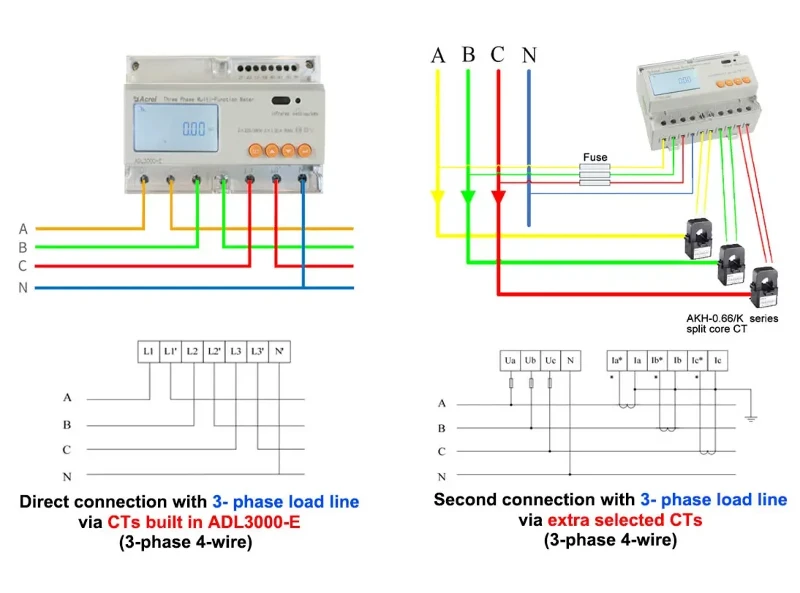

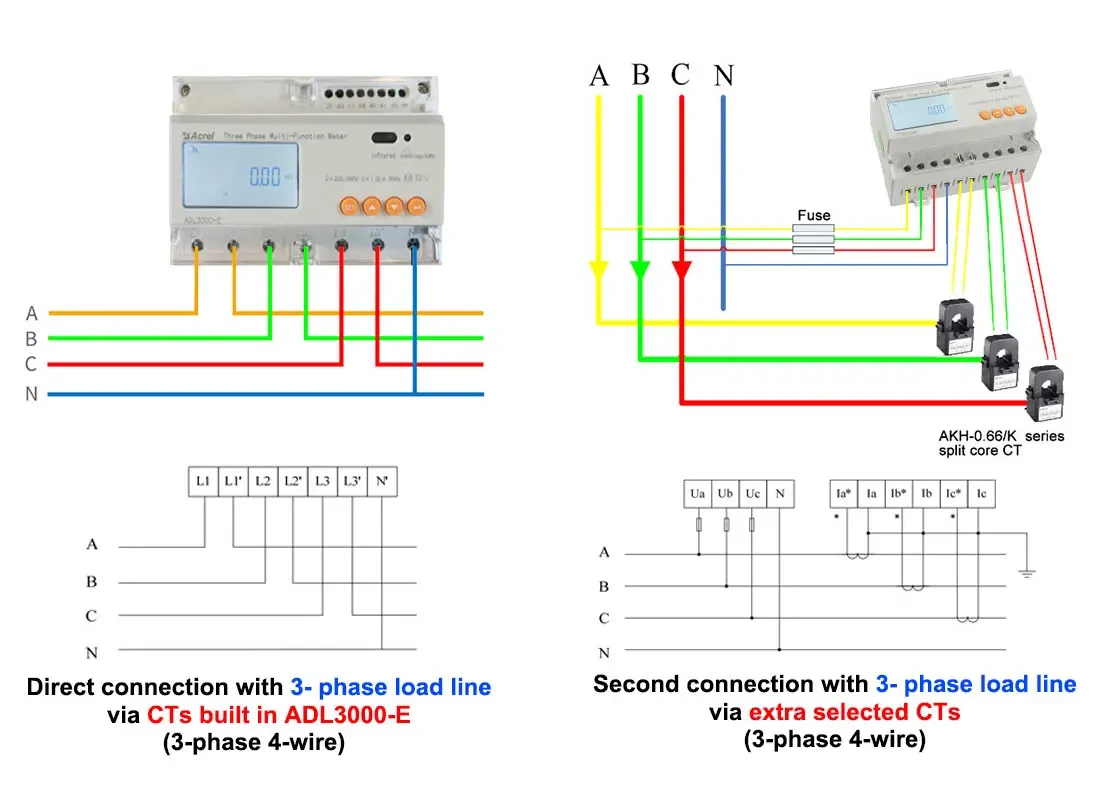

เครื่องมือเดินสายไฟ
