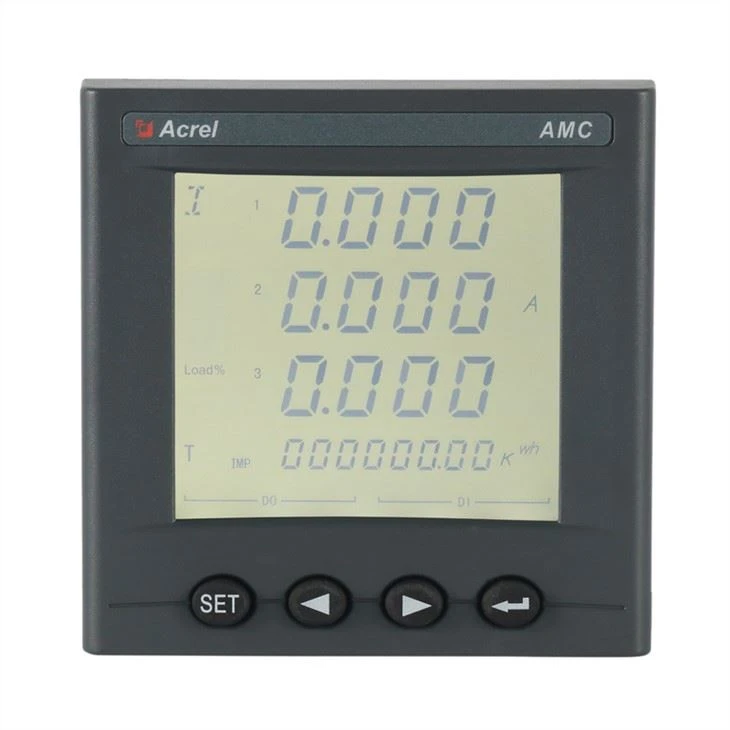

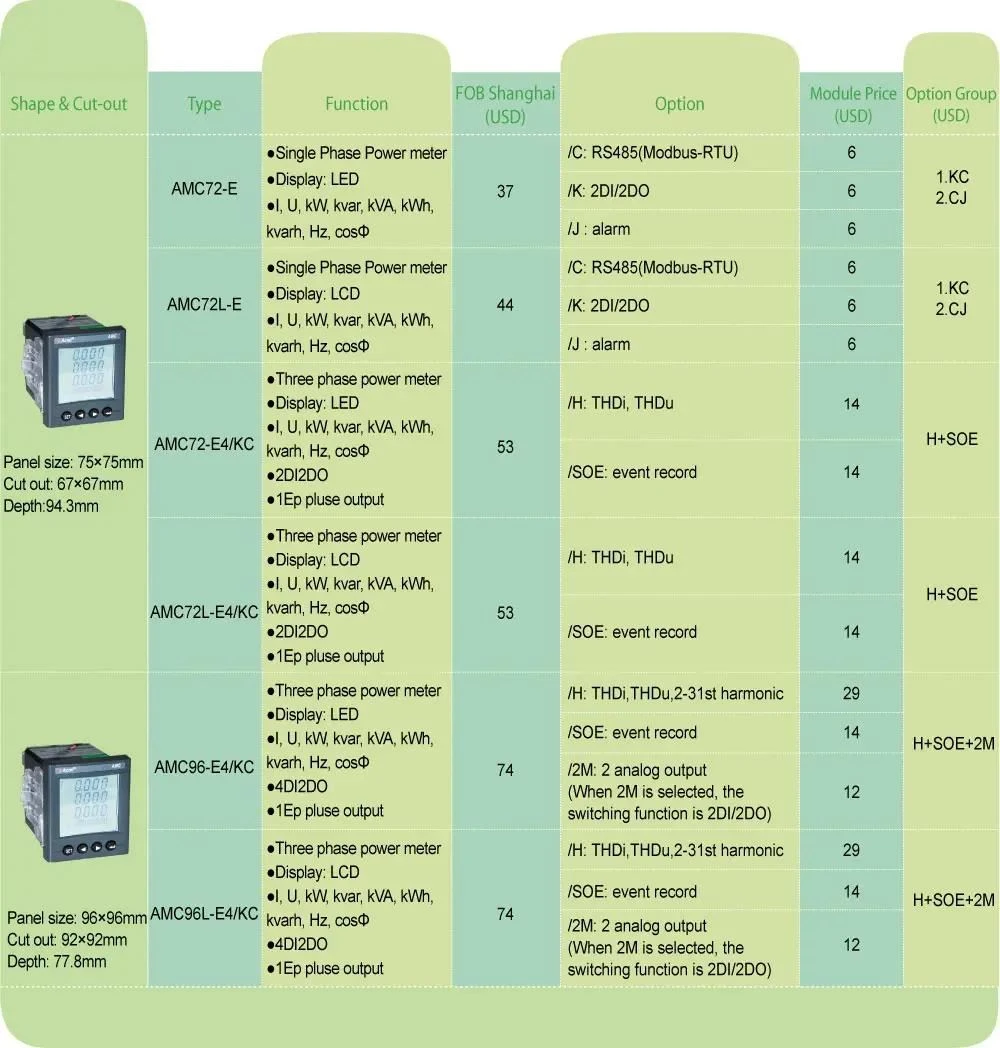

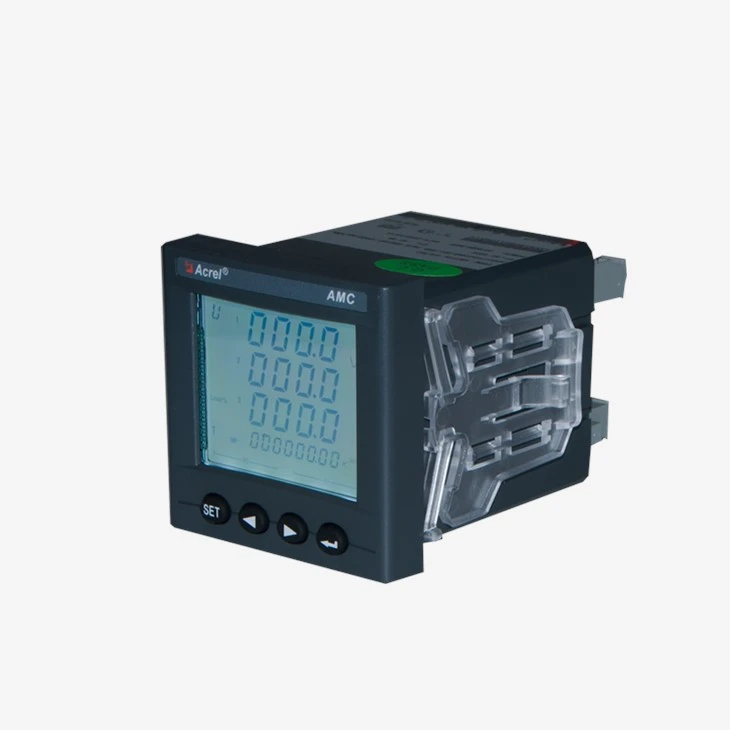

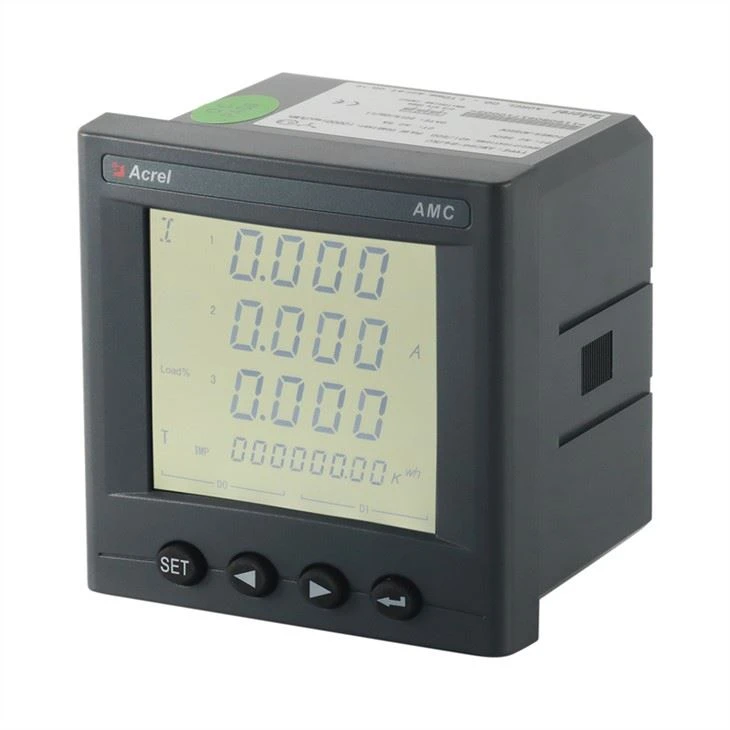

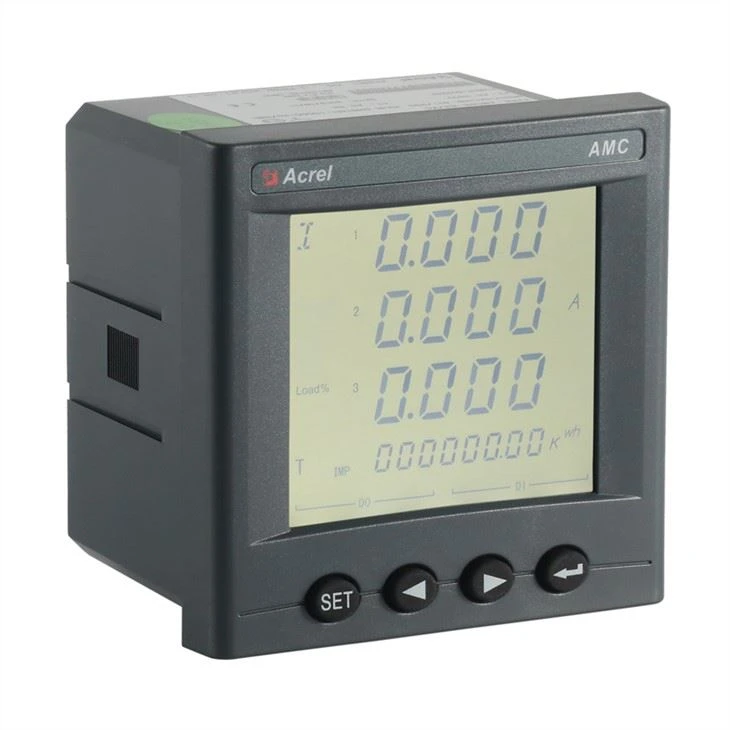

เครื่องวัดแผงสามเฟส

ป้อนข้อมูล

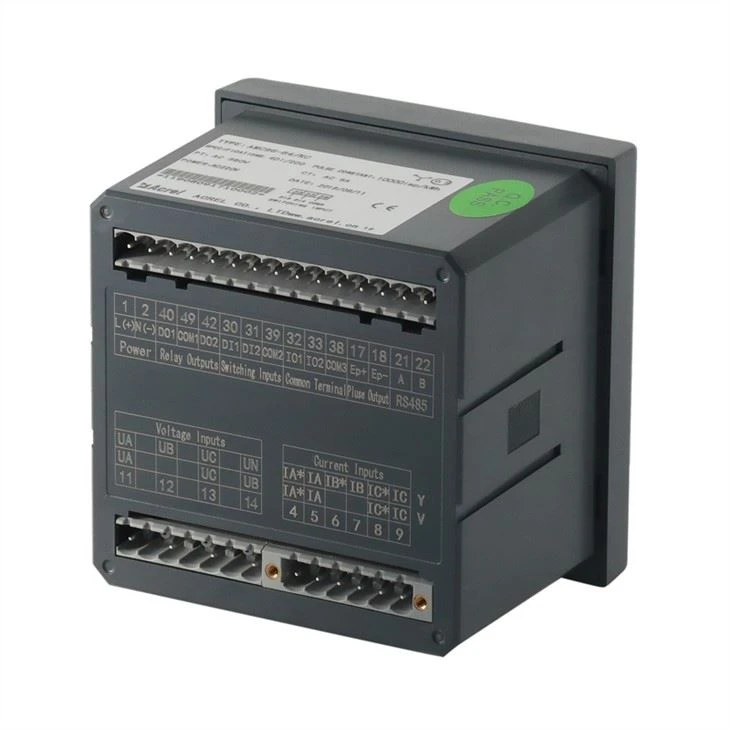

การเชื่อมต่อ

3-phase-3-wire, 3-phase-4-wire

ความถี่

45-65Hz

แรงดันไฟฟ้า

คะแนน:
สามเฟส: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、
3×380V/660V(660V)(ขนาด 96 เท่านั้น)
หมายเหตุ：72 โปรไฟล์ไม่เหมาะสำหรับงานไฟฟ้าแรงสูง

เกินพิกัด: 1.2 เท่าระดับ {ต่อเนื่อง) : คะแนน 2 เท่าเป็นเวลา 1 วินาที

การใช้พลังงาน:<>

หมุนเวียน

คะแนน: AC IA、5A

โอเวอร์โหลด: 1.2 เท่า (ต่อเนื่อง) คะแนน 10 เท่าเป็นเวลา 1 วินาที

การใช้พลังงาน:<>

เอาท์พุต

พลังงานไฟฟ้า

โหมดเอาต์พุต: open-collector photo-coupler pulse

ค่าคงที่ของพัลส์: 10000imp/kWh (settable) โปรดดูรายละเอียดแผนภาพการเดินสายไฟ

การสื่อสาร

พอร์ต RS485, โปรโตคอล Modbus -RTU, โปรโตคอล DLT645 (เวอร์ชัน 07 และ 97)，
อัตราบอด 1200 ~ 38400

การทำงาน

สลับอินพุต

อินพุตหน้าสัมผัสแบบแห้ง, แหล่งจ่ายไฟในตัว;

สลับเอาต์พุต

โหมดเอาต์พุต: รีเลย์ปกติเปิดเอาต์พุตหน้าสัมผัส

ความสามารถในการติดต่อ: AC 250V/3A、 DC 30V/3A

เอาต์พุตอนาล็อก

1-5V,4 - 20mA

ระดับความแม่นยำ

ความถี่:0.05Hz,กระแส,แรงดันไฟฟ้า:0.2 คลาส,กำลังไฟฟ้ารีแอกทีฟ:l .0คลาส,พลังงานไฟฟ้าปฏิกิริยา:l .0คลาส,ใช้งานอยู่
พลังงาน: 0.5 คลาส, พลังงานไฟฟ้าที่ใช้งาน: 0.5 คลาส, ฮาร์มอนิกที่ 2-31
การวัด:±1%

แหล่งจ่ายไฟ

AC 85-265V DC 100V-350V

การใช้พลังงาน≤10VA

ความปลอดภัย

ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า

ระหว่างแหล่งจ่ายไฟ // การสลับเอาท์พุต // อินพุตปัจจุบัน // แรงดันไฟฟ้าอินพุตและการส่ง // การสื่อสาร // พัลส์เอาท์พุต // สลับอินพุต AC 2 kV 1 นาที; ระหว่างแหล่งจ่ายไฟ、สวิตชิ่งเอาท์พุท、อินพุตปัจจุบัน、อินพุตแรงดันไฟฟ้า AC 2 kV 1 นาที;
ระหว่างการส่ง、การสื่อสาร、เอาต์พุตพัลส์、การสลับอินพุต AC
1kV 1 นาที;

ฉนวนกันความร้อน
ความต้านทาน

อินพุต、เอาต์พุตสิ้นสุดที่ตัวเครื่อง>100MΩ

สิ่งแวดล้อม

อุณหภูมิ

การทำงาน: -25°C~+65°C การจัดเก็บ: -40°C ~+80°C

ความชื้น

≤93%RH ไม่ควบแน่น

ระดับความสูง

≤2500m

การวัด kWh

Active kWh (บวกและลบ)

■

ปฏิกิริยา kWh (บวกและ
เชิงลบ)

■

A. B, C แยกเฟสบวกใช้งานอยู่
พลังงาน

■

การวัด
ของพารามิเตอร์ทางไฟฟ้า

U、I

■

พี、Q、S、PF、F

■

การวัด
ของฮาร์โมนิกส์

2~31ST แรงดันและกระแส
ฮาร์โมนิก

£

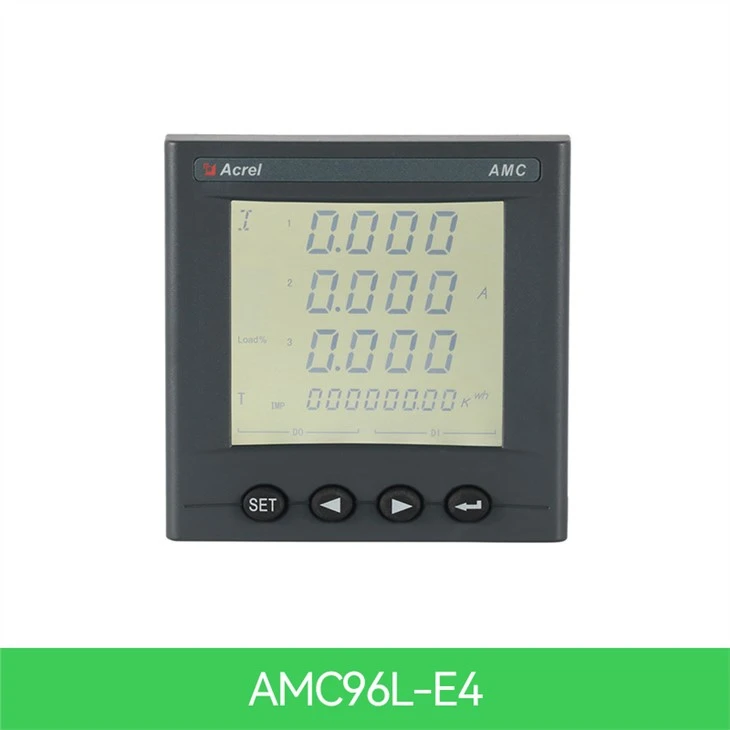

LCD Display

จอแสดงผล LCD ส่วน 12 บิต,
แสงพื้นหลัง

■

สำคัญ
การเขียนโปรแกรม

4 กุญแจสู่การสื่อสารและการตั้งค่า
พารามิเตอร์

■

เอาต์พุตพัลส์

เอาต์พุตพัลส์ที่ใช้งานอยู่

■

อนาล็อก
เอาต์พุตแบบอะนาล็อก

2DI2DO

■

การสื่อสาร

อินเทอร์เฟซการสื่อสาร: RS485, โปรโตคอลการสื่อสาร:
MODBUS-RTU

■

SOE

บันทึกเหตุการณ์

£

ความกว้าง

ความสูง

ความกว้าง

ความสูง

ความลึก

ความกว้าง

ความสูง

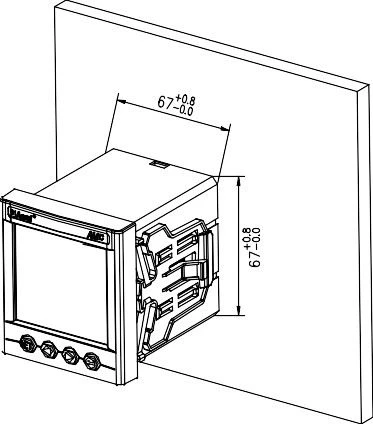

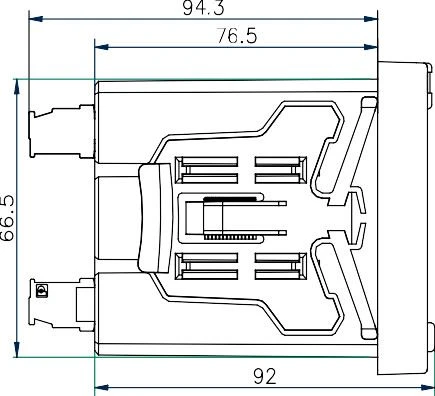

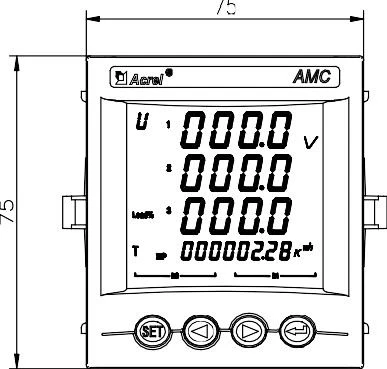

72 ตร.ว

75

75

66.5

66.5

94.3

67

67

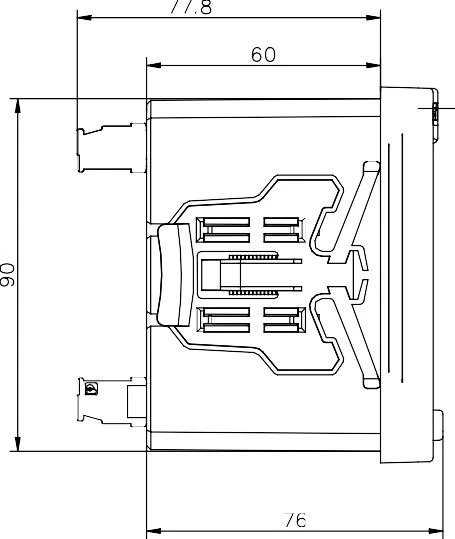

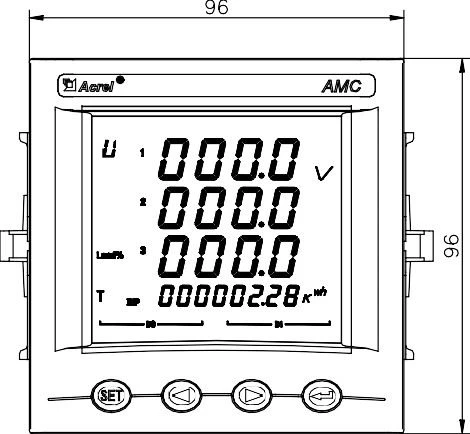

96 ตร.ว

96

96

90

90

77.8

92

92
