การบรรยาย

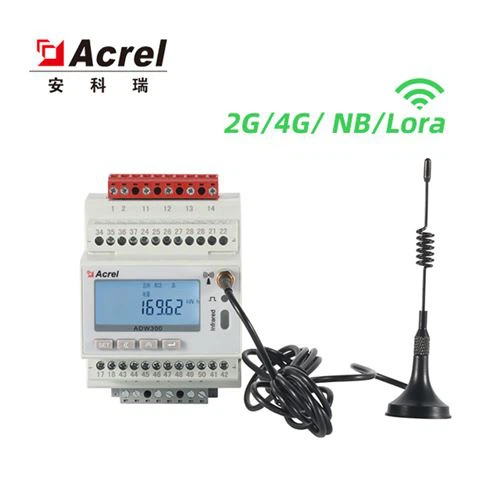

เครื่องวัดพลังงานสามเฟสไร้สาย Acrel ส่วนใหญ่จะใช้ในการวัดพลังงานที่ใช้งานสามเฟสบนเครือข่ายแรงดันไฟฟ้าต่ํา เครื่องวัดพลังงานไร้สายนี้มีข้อดีรวมถึงขนาดกะทัดรัดความแม่นยําสูงคุณสมบัติที่หลากหลาย ตามความต้องการที่แตกต่างกันของ

มีฟังก์ชั่นการสื่อสารมากมายเช่นการสื่อสาร RS485, 2G, NB, 4G, WiFi เพิ่มโหมดการสุ่มตัวอย่างปัจจุบันใหม่โดยใช้หม้อแปลงภายนอก สามารถติดตั้งได้อย่างยืดหยุ่นในกล่องกระจายเพื่อให้ได้การวัดแสงพลังงานไฟฟ้ารายการย่อยการกํากับดูแลการดําเนินงานและการบํารุงรักษาหรือข้อกําหนดการตรวจสอบพลังงานสําหรับภูมิภาคต่างๆและโหลดที่แตกต่างกัน

ลักษณะ

ด้วยการเพิ่มขึ้นของพลังงานต่ําเทคโนโลยีเครือข่ายพื้นที่กว้าง (LPWAN) เช่นอุปกรณ์ LoRa ของ Acrel และโปรโตคอลเปิด LoRaWAN โซลูชันการวัดแสงไฟฟ้าอัจฉริยะใหม่กําลังพิสูจน์ให้เห็นว่าเป็นทางเลือกที่น่าสนใจสําหรับตัวเลือกการเชื่อมต่ออื่น ๆ สําหรับเครือข่าย Internet of Things (IoT) และแอปพลิเคชันสมาร์ทกริด เครื่องวัดพลังงาน Lora / LoRaWAN ช่วยให้สามารถซื้อการอ่านมิเตอร์พลังงานและส่งข้อมูลได้หลายกิโลเมตรเพื่อการรวม

พารามิเตอร์

อินพุตแรงดันไฟฟ้า	แรงดันไฟฟ้าที่กําหนด	3×57.7/100v, 3×220/380v, 3×380/660v, 3×100v, 3×380v, 3×660v
	หนังสืออ้างอิง ความถี่	50Hz
	การบริโภค	<0.5va(each>
อินพุตปัจจุบัน	อินพุตปัจจุบัน	3×1(6)A; 3×1 (6) A (ADW300W, 3×20 (100) A (ADW300W)
	เริ่มต้นปัจจุบัน	1‰Ib (คลาส0.5S), 4‰Ib(คลาส1)
	การบริโภค	<1va(each>
พลังงานเสริม	ไฟ	AC85 ~ 265V
พลังงานเสริม	พลังงาน	<>
ประสิทธิภาพการวัด	มาตรฐาน	IEC62053-22:2003, IEC62053-21:2003
	พลังงานที่ใช้งาน ความถูกต้อง	คลาส0.5S (ADW300), คลาส 1 (ADW300W)
	อุณหภูมิ ความถูกต้อง	±2 °C
ชีพจร	ความกว้างของพัลส์	80±20ms
ชีพจร	ค่าคงที่พัลส์	6400imp/kWh, 400imp/kWh
การสื่อสาร	ไร้สาย	การส่งผ่านบน 470MHz และระยะทางสูงสุดในพื้นที่เปิดโล่งคือ 1 กม. 2G; NB; 4G
	อินฟราเรด การสื่อสาร	อัตราบอดคงที่1200
	อิน เทอร์ เฟซ	RS485(A、B)
	โหมดการเชื่อมต่อ	ตัวนําคู่บิดที่มีการป้องกัน
	พิธีสาร	MODBUS-RTU

คําอธิบายฟังก์ชัน

ฟังก์ชัน	คําอธิบายฟังก์ชัน	ฟังก์ชันให้
โหมดการแสดงผล	จอแอลซีดี	■
การวัดแสงพลังงาน	kWh ที่ใช้งานอยู่ (บวกและลบ) ปฏิกิริยาจตุภาค พลังงาน	■
การวัดทางไฟฟ้า	U、I、 P、Q、S、PF、F	■
ฟังก์ชันฮาร์มอนิก	THDv、ฮาร์โมนิคอน ที่ 2-31	■
เอาต์พุตพัลส์	เอาต์พุตพัลส์ที่ใช้งานอยู่	■
ระดับความไม่สมดุลสามเฟส	ความไม่สมดุลของแรงดันไฟฟ้า, ความไม่สมดุลของกระแสไฟฟ้า	■
การวัดอุณหภูมิ	อุณหภูมิของ A / B / C / N (การแกะสลักสลับ: T)	□
ดี/ทํา	4DI,2DO(การหารูปแบบสลับกัน: K)	□
หลังจากปัจจุบัน	ทางเดียวหลังจากปัจจุบัน (การแกะสลักสลับ: L)	□
จอแสดงผล LED	จอแสดงผล LED พัลส์	■
หม้อแปลงกระแสไฟฟ้าภายนอก	หม้อแปลงกระแสไฟฟ้าชนิดเปิดภายนอก (รูปอื่น: W)	□
พารามิเตอร์ไฟฟ้า	ภายใต้แรงดันไฟฟ้า, กระแสน้ําน้อย, มากกว่าปัจจุบัน, underload, ฯลฯ	■
การสื่อสาร	การสื่อสารผ่านอินฟราเรด	■
	RS485 (การปลอมตัวแบบสลับกัน: C)	□
	การส่งสัญญาณแบบไร้สายบน 470MHz (การปลอมตัวสํารอง: LR)	□
	GPRS (การหารูปสลับ: 2G)	□
	NB-IOT (การปลอมตัวแบบอื่น: NB)	□
	4G (การปลอมตัวแบบสลับ: 4G)	□

(■ภายใน□ไม่จําเป็น)

มิติ

ขนาดของหม้อแปลงกระแสไฟฟ้าที่เหลืออยู่

ข้อมูล จำเพาะ	การจัดอันดับปัจจุบัน	เส้นผ่าศูนย์กลางภายใน Φ มม.	เส้นผ่าศูนย์กลางภายนอก Φ มม.	น้ําหนัก
AKH-0.66L45	16 ~ 100A	45	76	0.18
AKH-0.66L80	100 ~ 250A	80	120	0.42
AKH-0.66L100	250 ~ 400A	100	140	0.50
AKH-0.66L150	400 ~ 800A	150	190	1.32
AKH-0.66L200	800 ~ 1500A	200	240	1.94
