ข้อมูล

ลักษณะเฉพาะ

1) การสื่อสาร:RS485/Modbus-Rtu

2) หลายวงจร:A plus B อิสระ 2 วงจรเอาต์พุต DC24V

3) จัดอันดับคุณและฉัน:คุณ:DC48V/240V/336V ฉัน:5V

การทำงาน

·A บวก B อิสระสองเส้น DC ของแรงดันไฟฟ้า กระแสไฟฟ้า พลังงานไฟฟ้า การตรวจสอบอุณหภูมิและความชื้น 1 ช่อง

· 8 อินพุตสถานะการสลับ

· เอาต์พุตสถานะการสลับ 4 รายการ

·3 การสื่อสาร RS485

การติดตั้ง

ดิน 35มม

ขนาด (ยาว * กว้าง * สูง):

180*90*45

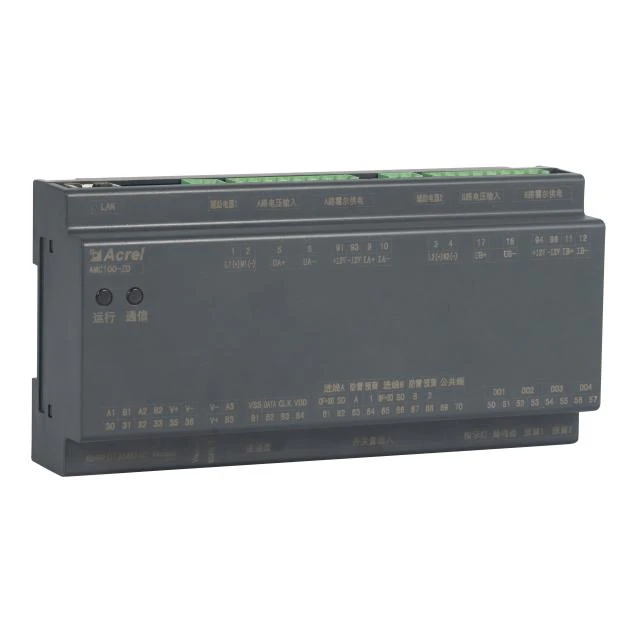

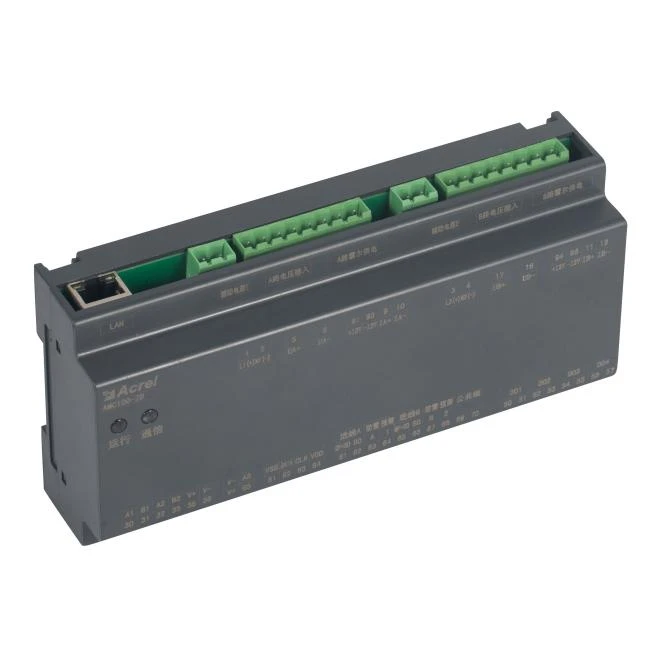

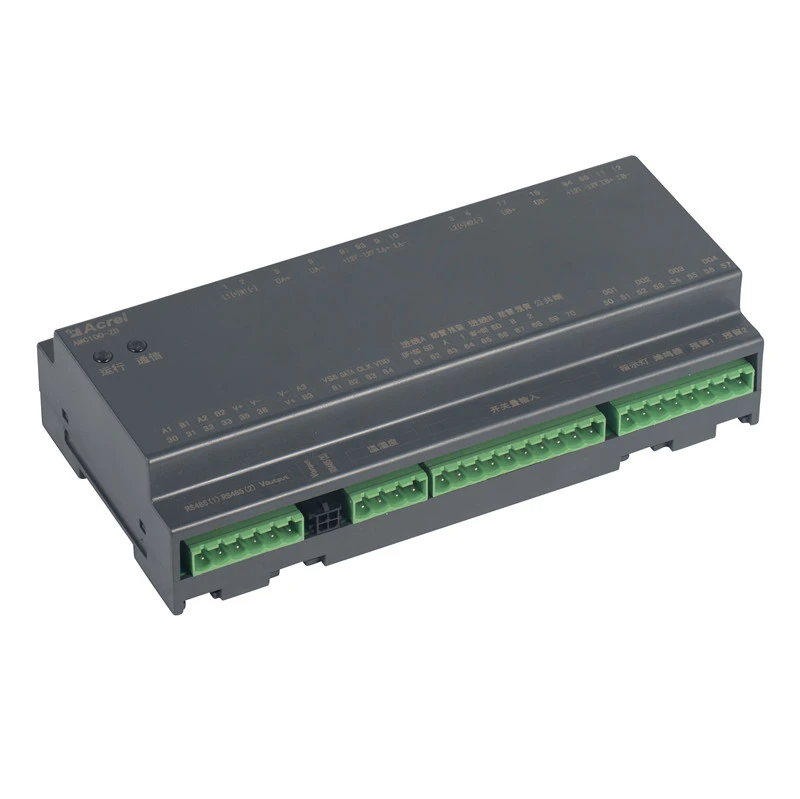

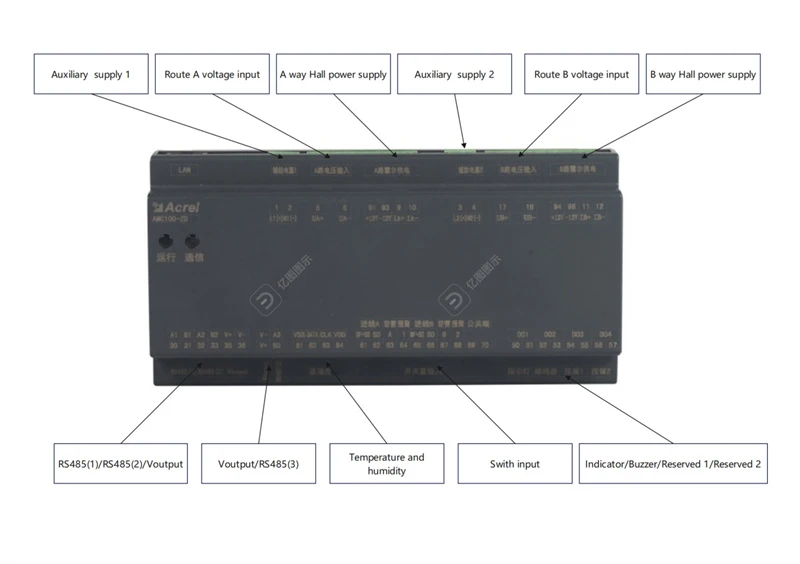

ลักษณะที่ปรากฏ

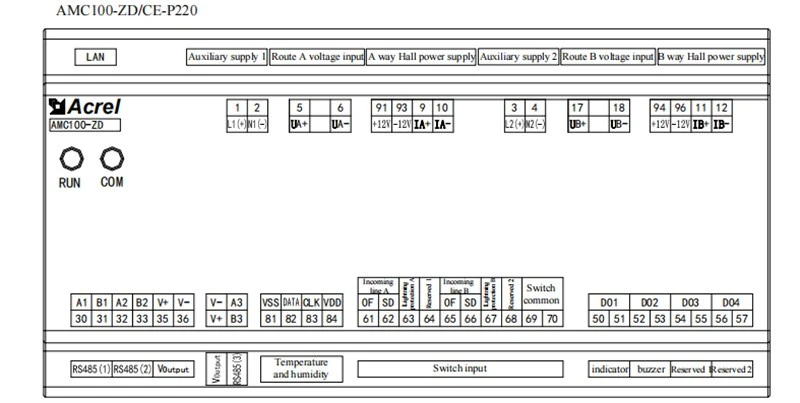

สายไฟ

พารามิเตอร์

ระบบการแจกจ่าย		กระแสตรง
แรงดันไฟฟ้าของบัส	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	48VDC,240VDC,336VDC
	ช่วงการวัด	±20 เปอร์เซ็นต์
	โอเวอร์โหลด	แรงดันไฟฟ้าชั่วขณะ 2 ครั้งต่อวินาที
วงจรขาเข้าในปัจจุบัน	เรตติ้ง	5V（เซ็นเซอร์ฮอลล์ ±12V ขับเคลื่อนโดย AMC100-ZD）
	โอเวอร์โหลด	ระยะเวลา 1.2 เท่า ทันที 10 ครั้ง/วินาที
สิ่งแวดล้อม	ระดับความสูง	น้อยกว่าหรือเท่ากับ 2500ม
	อุณหภูมิ	การทำงาน:-15 องศา -55 องศา การจัดเก็บ:-25 องศา -70 องศา
	ความชื้น	ความชื้นสัมพัทธ์ น้อยกว่าหรือเท่ากับร้อยละ 93
การติดตั้ง		วิธีการติดตั้งราง DIN35mm หรือแผ่นด้านล่าง
แหล่งจ่ายไฟเสริม		AMC100-ZD:กำลังสัญญาณ ( น้อยกว่าหรือเท่ากับ 15W) AMC100-ZD-P24:DC 12-24V แหล่งจ่ายไฟอิสระ บบส.100-ZD-P220: 1,เมื่อแรงดันไฟฟ้าคงที่คือ DC240V,DC336V,ขับเคลื่อนโดย AC220V, DC240V, DC336V แหล่งจ่ายไฟอิสระ 2 เมื่อแรงดันไฟฟ้าคงที่คือ DC48V ขับเคลื่อนโดยแหล่งจ่ายไฟอิสระ DC48V
ความต้านทานของฉนวน		ความต้านทานของฉนวนระหว่างขั้วต่อทั้งหมดและชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าบนเปลือกต้องมีอย่างน้อย 100MΩ
สลับเอาต์พุต		4 ช่อง 3A 250VAC/3A 30VDC
สลับอินพุต		8 โหนดแห้ง
การสื่อสาร		1 ช่องสัญญาณแยก RS485/Modbus-RTU ไปยังระบบพื้นหลัง 1RS485/Modbus-RTU ไปยังหน้าจอสัมผัส 1การเชื่อมต่อ RS485/Modbus-RTU กับโมดูลดาวน์สตรีม 1-ฟังก์ชันการสื่อสารช่องสัญญาณอีเทอร์เน็ตเป็นทางเลือก
การติดตั้ง		การติดตั้งราง DIN35mm หรือแผ่นด้านล่าง

คำอ้างอิง

รูปร่าง	พิมพ์	การทำงาน	FOB เซี่ยงไฮ้ (ดอลล่าร์)
	บบส.100-ZA	การตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบของวงจรขาเข้า AC สามเฟส A plus B, อินพุตสถานะการสลับ 8 รายการ, เอาต์พุตสถานะการสลับ 4 รายการ, การตรวจสอบการรั่วไหล 2 รายการ, การตรวจจับอุณหภูมิและความชื้น 1 รายการ, การสื่อสาร RS485 3 รายการ	148
	บบส.-FA30	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบของช่องจ่ายไฟ AC คู่ A plus B ทั้งหมด 30 สาขา และการสื่อสาร RS485 1 รายการ	133
	บบส.-FA48	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบของช่องจ่ายไฟ AC คู่ A plus B ทั้งหมด 48 สาขา และการสื่อสาร RS485 1 รายการ	177
	บบส.-FAK30	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบและสถานะสวิตช์ของเต้ารับ AC คู่ A plus B รวม 30 สาขา และการสื่อสาร RS485 1 รายการ	177
	บบส.-FAK48	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบและสถานะสวิตช์ของเต้ารับ AC คู่ A plus B รวม 48 สาขา และการสื่อสาร RS485 1 รายการ	237

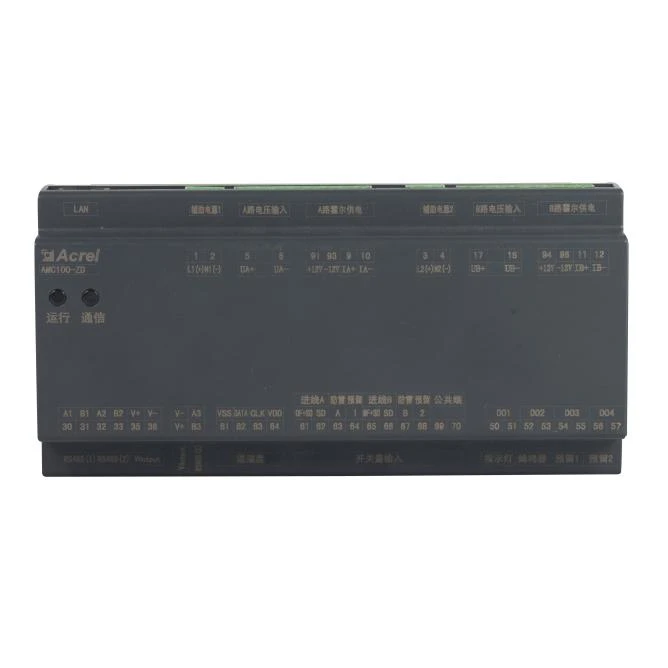

	บบส.100-ZD	ตรวจสอบแรงดันไฟฟ้า กระแส กำลัง และพลังงานไฟฟ้าของสายขาเข้าอิสระ 2 เส้น A บวก B, อินพุตสวิตชิ่ง 8 รายการ, เอาต์พุตสวิตชิ่ง 4 รายการ, การตรวจจับอุณหภูมิและความชื้น 1 รายการ และการสื่อสาร RS485 3 รายการ	148
	บบส.100-FD30	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบของสายขาออก DC คู่ A บวก B ในสาขาทั้งหมด 30 สาขาและการสื่อสาร RS485 1 รายการ	133
	บบส.-FD48	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบของสายขาออก DC คู่ A บวก B ในสาขาทั้งหมด 48 สาขาและการสื่อสาร RS485 1 รายการ	177
	บบส.100-FDK30	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบและสถานะการสลับ (ใช้งานอยู่) ของเต้ารับ DC คู่ A plus B 30 สาขาและการสื่อสาร RS485 1 รายการ	177
	บบส.100-FDK48	ตรวจสอบพารามิเตอร์พลังงานเต็มรูปแบบและสถานะการสลับ (ใช้งานอยู่) ของเต้ารับ DC คู่ A plus B 48 สาขาและการสื่อสาร RS485 1 รายการ	237
