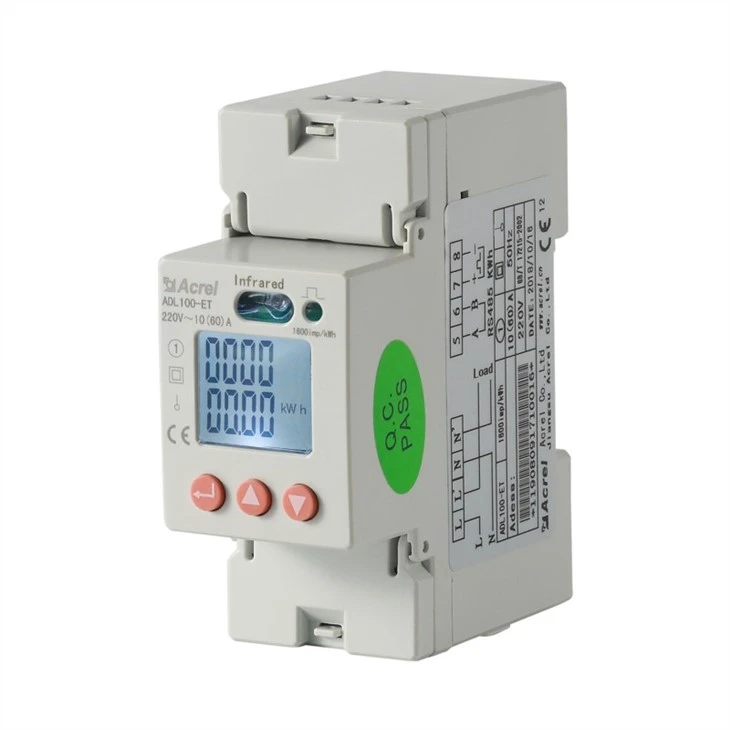

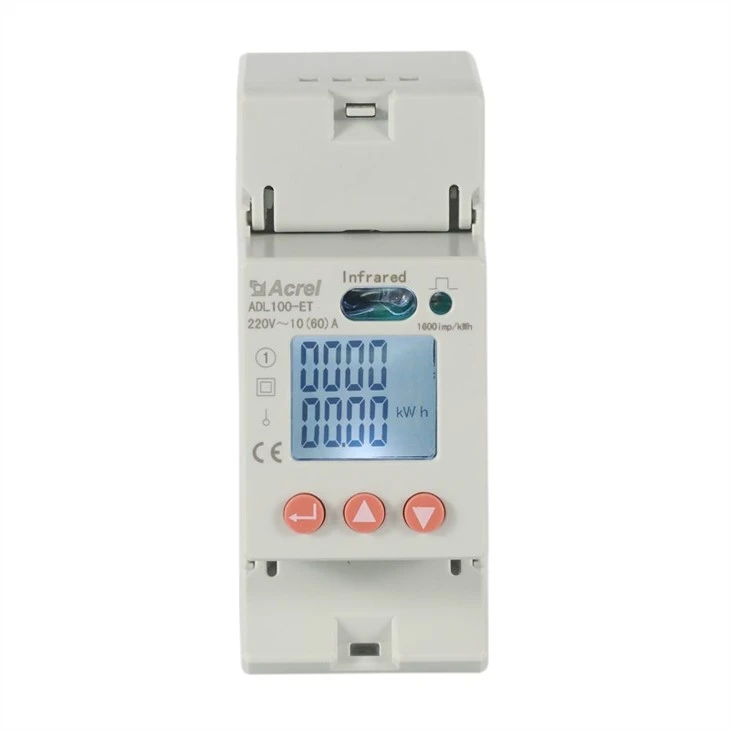

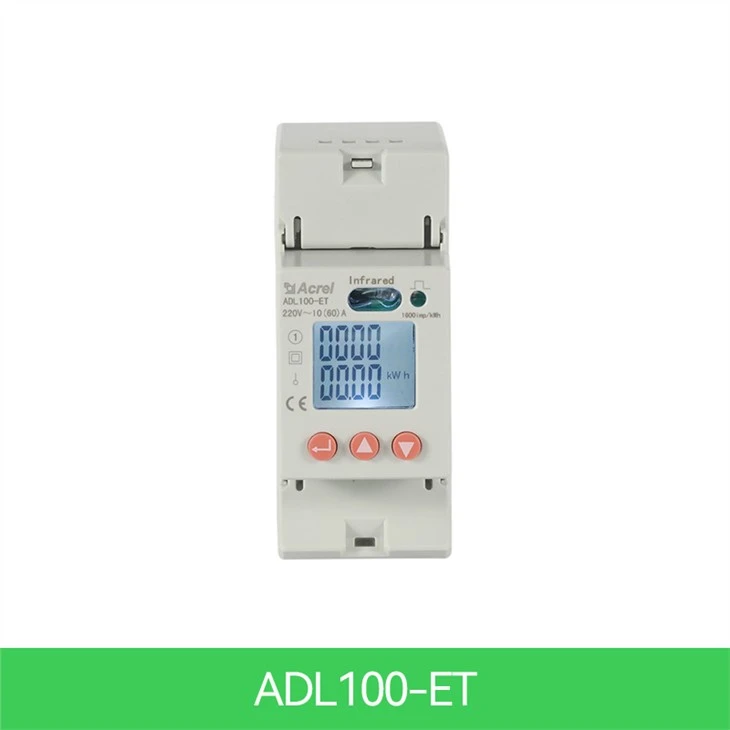

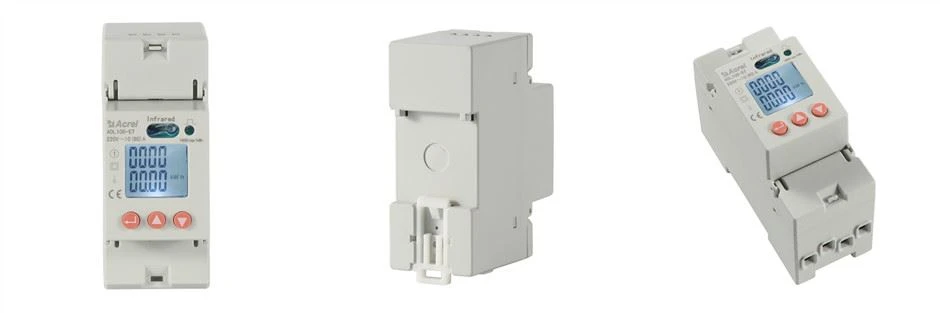

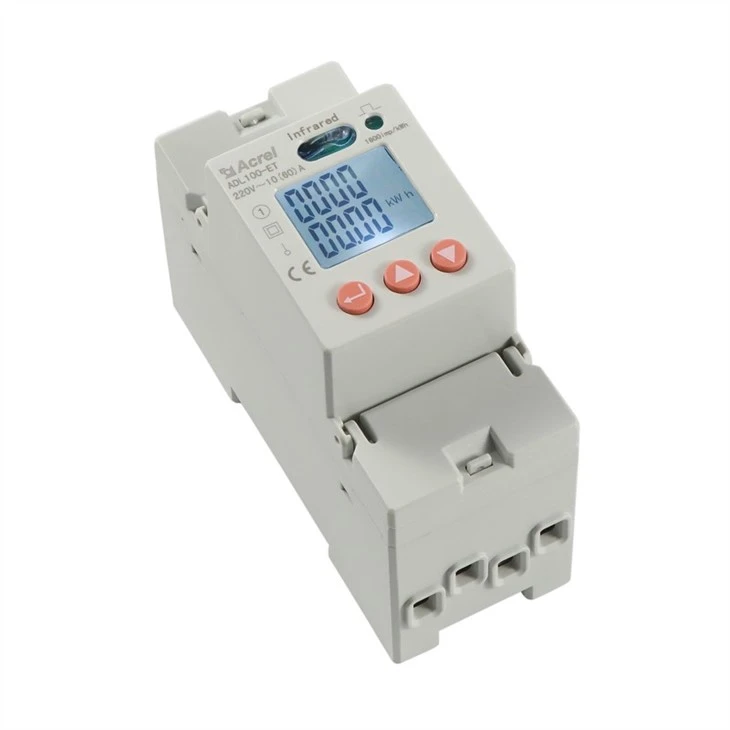

มิเตอร์วัดไฟฟ้าเฟสเดียว

แรงดันไฟฟ้าขาเข้า

แรงดันไฟอ้างอิง

ไฟฟ้ากระแสสลับ 220 โวลต์

ความถี่อ้างอิง

50เฮิรตซ์

การใช้พลังงาน

<10VA

กระแสไฟเข้า

กระแสไฟฟ้าพื้นฐาน

10A

กระแสไฟสูงสุด

60A

กระแสไฟเริ่มต้น

4‰อิบ

การบริโภค

<4VA (Maximum current)

ประสิทธิภาพการวัด

ความแม่นยำในการวัด

1ชั้น

ช่วงการวัด

000000.00~99999999 กิโลวัตต์ชั่วโมง

ความแม่นยำของนาฬิกา

ข้อผิดพลาดน้อยกว่าหรือเท่ากับ 0.5s/d

ชีพจรที่กระตือรือร้น

ความกว้างของพัลส์

80±20มิลลิวินาที

ค่าคงที่ของพัลส์

1600imp/kWh, LED

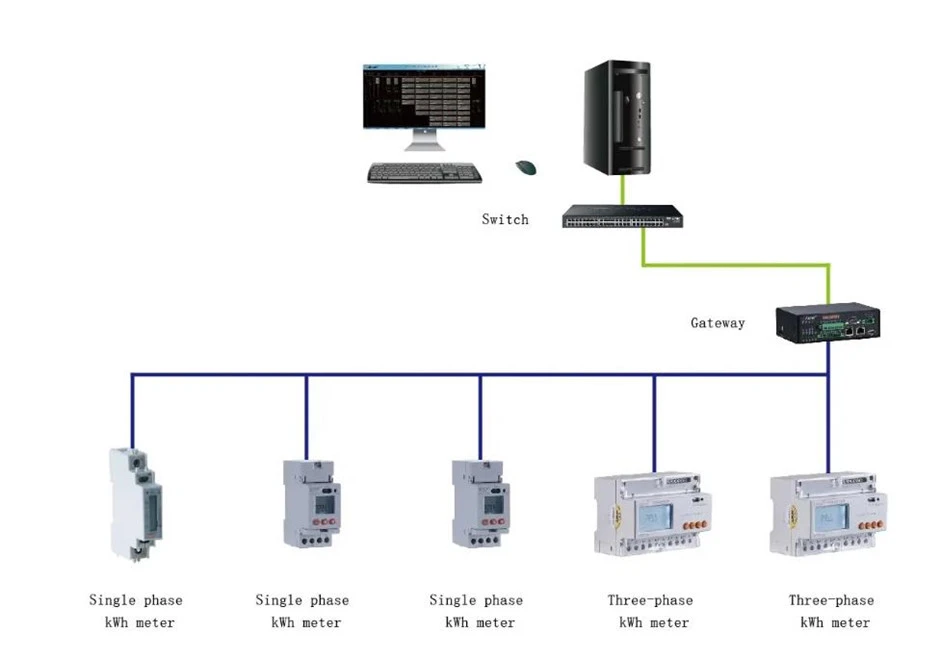

การสื่อสาร

อินเทอร์เฟซ

RS485(เอ+,บี-)

โหมดการเชื่อมต่อ

ตัวนำคู่บิดเกลียวแบบมีฉนวนป้องกัน

โปรโตคอล

มอดูบัส-RTU

การทำงาน

คำอธิบายฟังก์ชั่น

ฟังก์ชั่นให้

การวัดค่า kWh

กิโลวัตต์ชั่วโมงแบบเฟสเดียว (บวกและลบ)

■

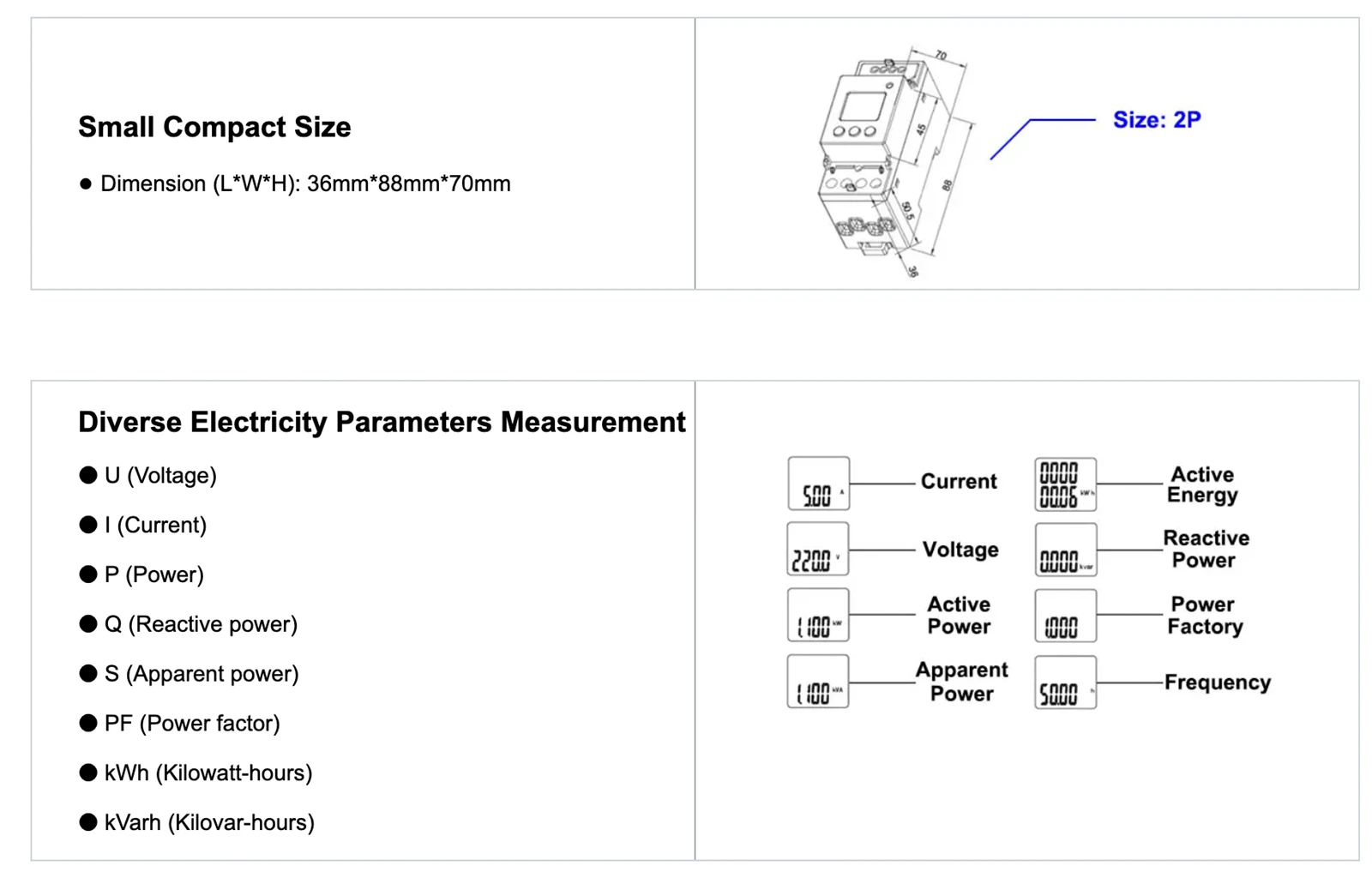

การวัดค่าพารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้าจริง กำลังไฟฟ้าปฏิกิริยา กำลังไฟฟ้าปรากฏ ปัจจัยกำลังไฟฟ้า และความถี่

■

จอแสดงผล LCD

จอ LCD 8 บิต

■

การเขียนโปรแกรมคีย์

3 ปุ่มสำหรับตั้งค่าพารามิเตอร์ เช่น รหัส ที่อยู่ อัตราบอดเรท หลายอัตรา และโปรโตคอลการสื่อสาร

■

เอาท์พุตพัลส์

เอาท์พุตพัลส์พลังงานที่ใช้งานอยู่

■

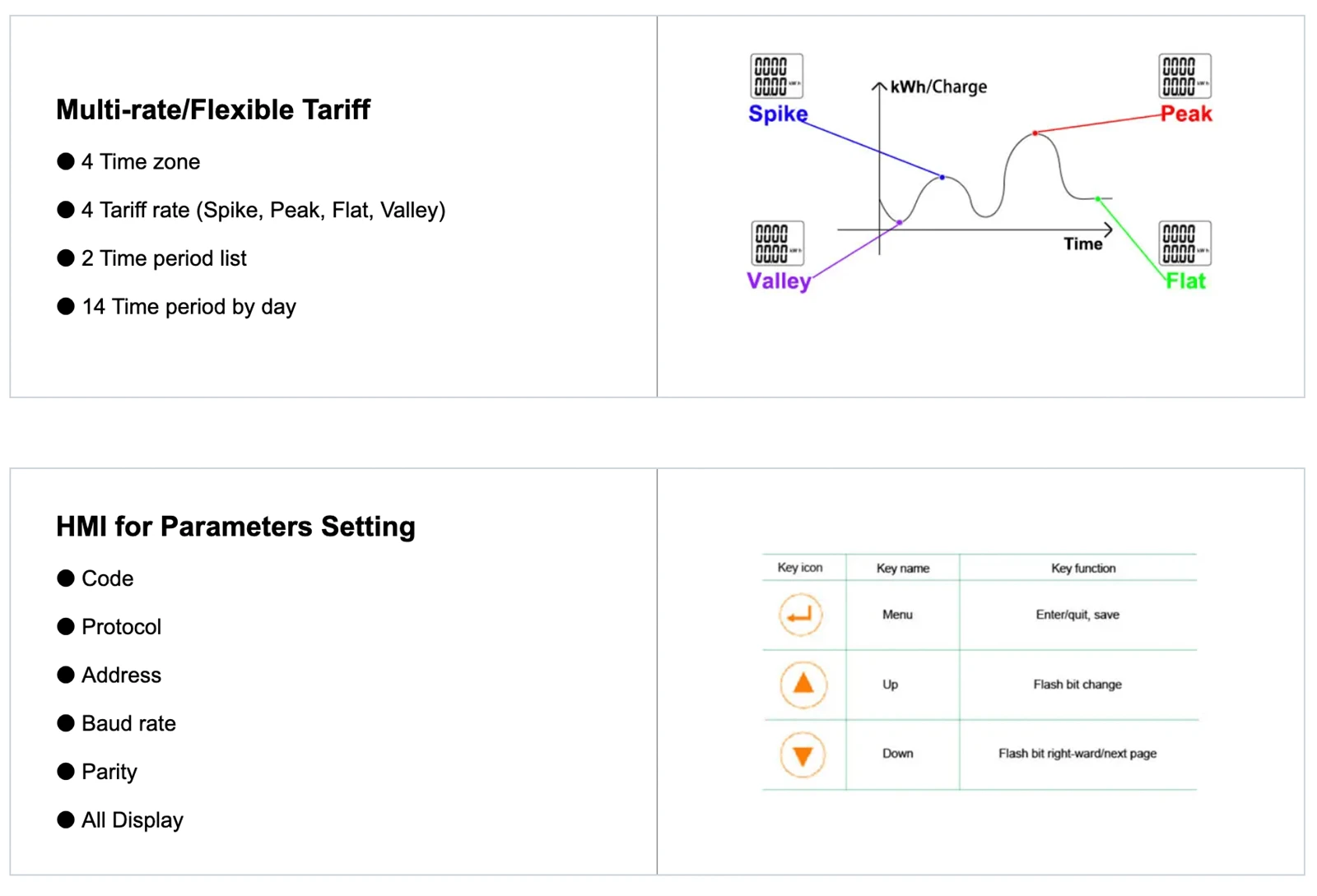

หลายอัตราภาษี

ปรับโซนเวลาได้ 4 โซน, รายการช่วงเวลา 2 รายการ, ช่วงเวลา 14 ช่วงเวลาตามวัน และอัตราภาษี 4 อัตรา

□F

การสื่อสาร

อินเทอร์เฟซการสื่อสาร: RS485, โปรโตคอลการสื่อสาร: MODBUS-RTU

□C

การสื่อสารด้วยอินฟราเรด

■
