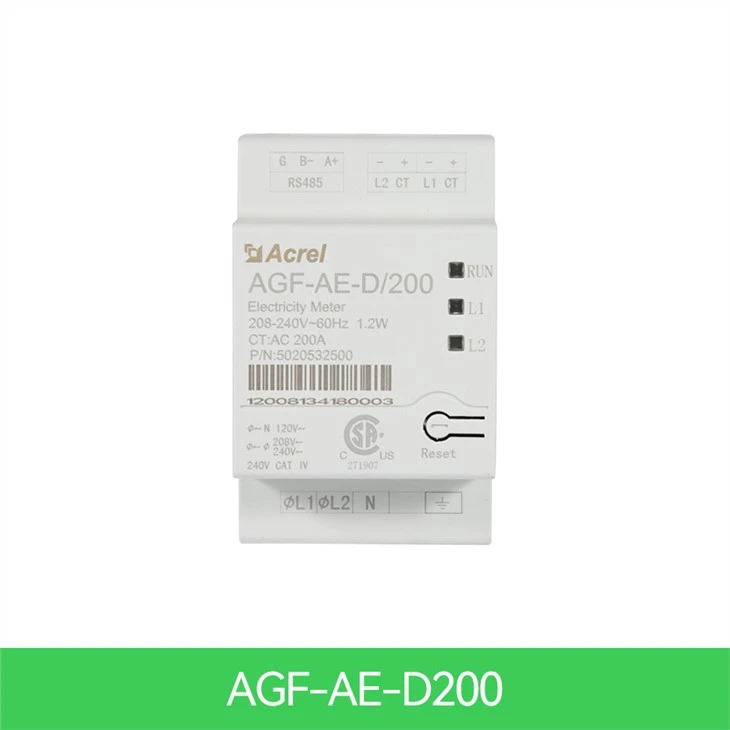

เครื่องวัดระบบสุริยะ

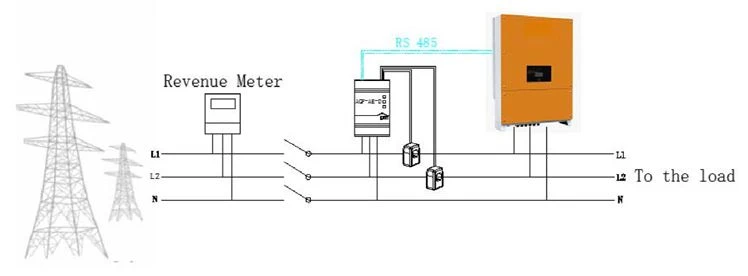

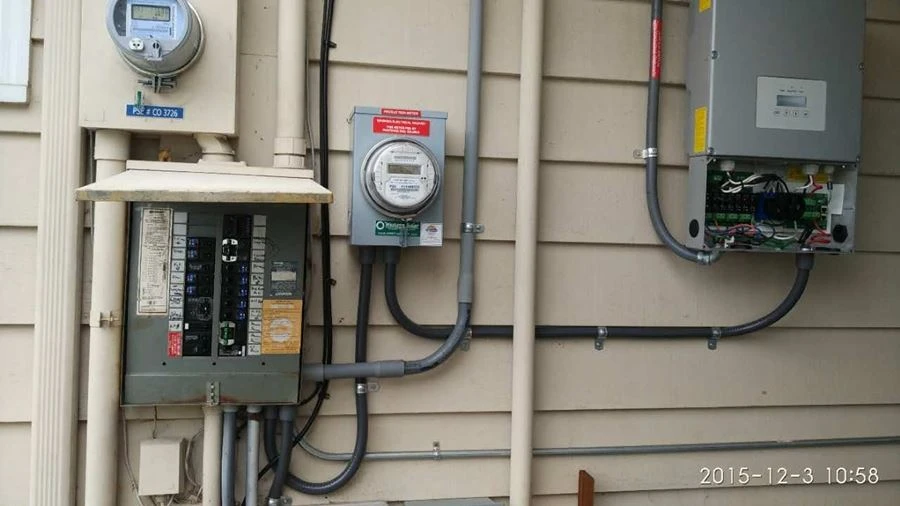

ในระบบอินเวอร์เตอร์เดี่ยว มิเตอร์เชื่อมต่อโดยตรงกับอินเวอร์เตอร์ หากอินเวอร์เตอร์ของคุณมีมิเตอร์วัดระดับรายได้ในตัว (RGM อินเวอร์เตอร์จะเรียกว่าอินเวอร์เตอร์ระดับรายได้) คุณสามารถเชื่อมต่อมิเตอร์ภายนอกบนบัสเดียวกันกับ RGM ได้ Acrel มี AGF-AE-D/200 เสร็จสิ้น โดย EMC ดำเนินการรายงานการทดสอบการปล่อยและการแผ่รังสีและ FCC class B สำหรับอุตสาหกรรม& ที่อยู่อาศัย

บริการมิเตอร์ไฟฟ้า			หน่วย
	AGF-AE-D/100	AGF-AE-D/200
จัดอันดับแรงดันไฟฟ้า-LinetoN	120		V
จัดอันดับแรงดันไฟฟ้า-Lineto Line	208/240		V
ช่วงแรงดันไฟฟ้าขยาย	88%~110%
ความถี่ไฟฟ้ากระแสสลับ	60		Hz
รองรับกริด	L1/L2/N/PE
การใช้พลังงาน	1.2		W
การสื่อสาร
อินเทอร์เฟซการสื่อสารของมิเตอร์	อาร์เอส 485
เวลาตอบสนอง	≤1		S
ความแม่นยำของมิเตอร์
จัดอันดับ RMS ปัจจุบัน	100	200	A
1%-100% ของ CT ปัจจุบัน	±0.5	±0.5	%
หม้อแปลงกระแส
จำนวนหม้อแปลงกระแสที่ให้มา	2
ขนาด	I.D:15O.D:35	70.5×54.5×39(H×W×D)	มม
การปฏิบัติตามมาตรฐาน
ความปลอดภัย	UL1741
ข้อกำหนดการติดตั้ง
ขนาด (สูง×กว้าง×ลึก)	54.1×87.8×52		มม
น้ำหนัก	0.2		กิโลกรัม
ช่วงอุณหภูมิในการทำงาน	-30~55		℃
ความชื้นสัมพัทธ์ (ไม่กลั่นตัว)	5-90		%
ประเภทการติดตั้ง	ราง DIN, 35mm

	ความแม่นยำ AGF-AE-D/100: 100A AGF-AE-D/200: 200A ความถี่ 60Hz พาวเวอร์ซัพพลาย (ตัวจ่ายเอง) AC85 ~ 265V หรือ DC100 ~ 350V; การใช้พลังงาน ≤10VA การบริโภคขาเข้า น้อยกว่า 0.2VA
การบริโภคขาเข้า น้อยกว่า 0.2VA ขนาด (L * W * H) 54.1*87.8*52mm การติดตั้ง DIN 35 มม.

เครื่องวัดพลังงานอินเวอร์เตอร์ PV/พลังงานแสงอาทิตย์ ของเราในระบบอินเวอร์เตอร์เดี่ยว มิเตอร์เชื่อมต่อโดยตรงกับอินเวอร์เตอร์ หากอินเวอร์เตอร์มีมิเตอร์วัดระดับรายได้ในตัว (RGM อินเวอร์เตอร์จะเรียกว่าอินเวอร์เตอร์เกรดสำหรับรายได้) ลูกค้าของเราสามารถเชื่อมต่อมิเตอร์ภายนอกบนบัสเดียวกันกับ RGM ได้

พิมพ์	คำอธิบายฟังก์ชัน
AGF-AE-D/100	1. การควบคุมพลังงานสำหรับระบบไฟฟ้าโซลาร์เซลล์ / ระบบจัดเก็บพลังงาน 2. การวัดกำลังเต็มที่ รีเฟรชข้อมูลความเร็วสูง 3. ติดตั้งราง Din 4. ติดตั้งง่ายด้วยหม้อแปลงกระแสแยกแกนภายนอก 2 ตัว 0-100A
AGF-AE-D/200	1. การควบคุมพลังงานสำหรับระบบไฟฟ้าโซลาร์เซลล์ / ระบบจัดเก็บพลังงาน 2. การวัดกำลังเต็มที่ รีเฟรชข้อมูลความเร็วสูง 3. ติดตั้งราง Din 4. ติดตั้งง่ายด้วยหม้อแปลงกระแสแยกแกนภายนอก 2 ตัว 0-200A

* เฟสเดียว 2 ช่อง 3 สาย

* พิกัดแรงดันไฟฟ้า AC 120V/208V,240V(88%~110%)*กระแสไฟที่ได้รับ:AC 100A

* ความถี่สูงสุด: 60HZ

* การสื่อสาร: RS485, โปรโตคอล SunSpec

* UL1741 ติดตั้งในเอาต์พุตของอินเวอร์เตอร์ คอนเวอร์เตอร์ คอนโทรลเลอร์ และอุปกรณ์ระบบเชื่อมต่อเพื่อใช้กับแหล่งพลังงานแบบกระจาย

(ติดตั้งราง Din 35 มม.)

1. ปิดไฟ AC ก่อนหนีบหม้อแปลงกระแส

2. ติดตั้ง CTs รอบตัวนำที่จะวัด CT แบบแยกส่วนสามารถเปิดได้สำหรับการติดตั้ง 3 รอบรอบตัวนำไฟฟ้า สายรัดแบบ Anylon อาจยึดไว้รอบๆ CT top เพื่อป้องกันการเปิดโดยไม่ตั้งใจ

3. ติดตั้ง CT ด้วยลูกศรชี้ไปที่กริดสำหรับการวัดปริมาณการใช้หรือการส่งออก

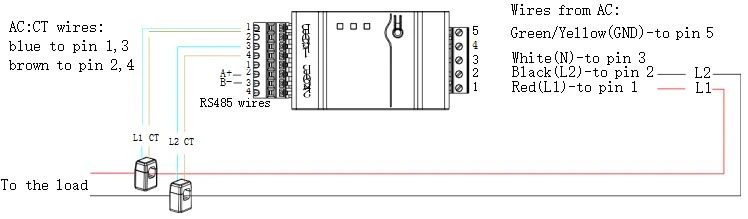

หากคุณกำลังเชื่อมต่อมิเตอร์กับอินเวอร์เตอร์ โปรดดูแผนภาพการเชื่อมต่อ

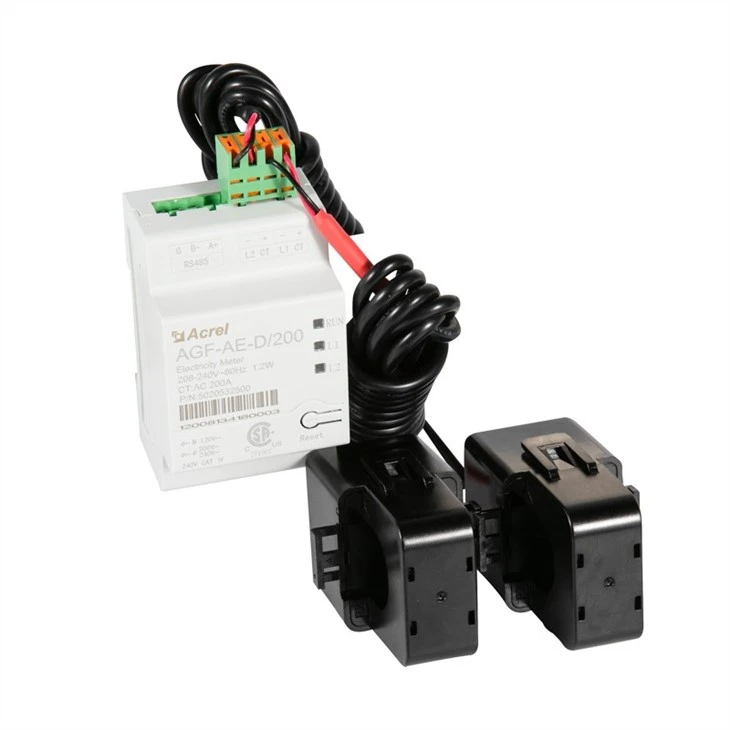

หม้อแปลงกระแสบรรจุพร้อมกับมิเตอร์
