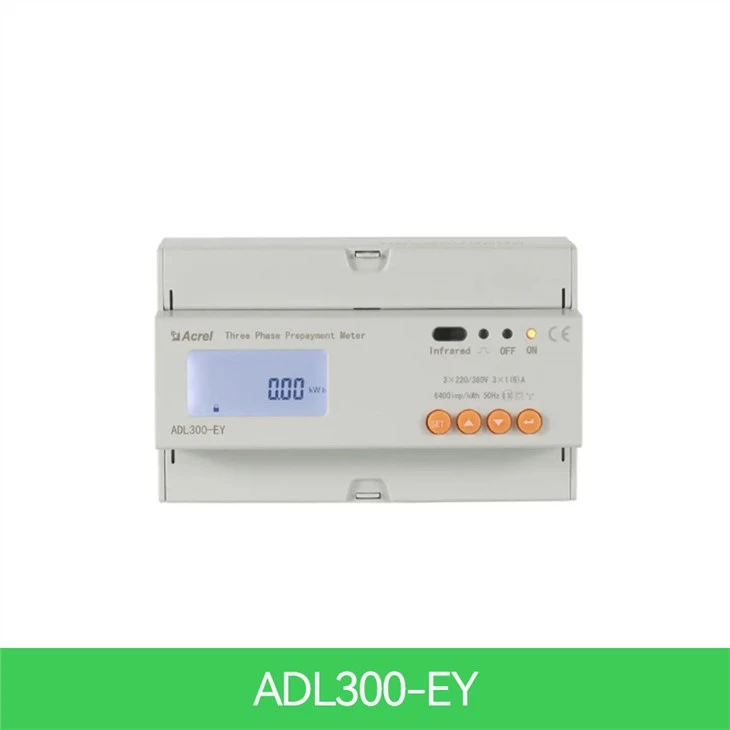

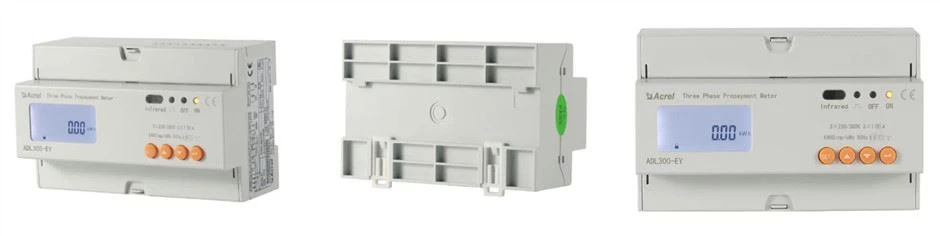

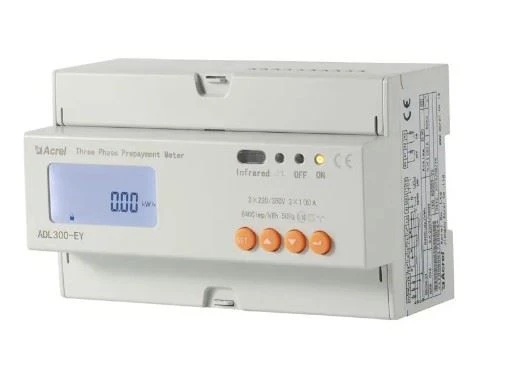

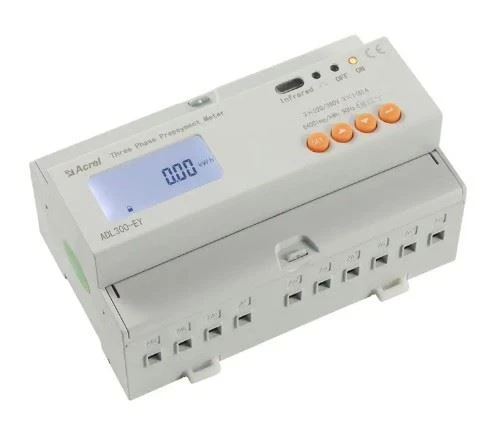

เครื่องวัดพลังงานแบบเติมเงินสามเฟส

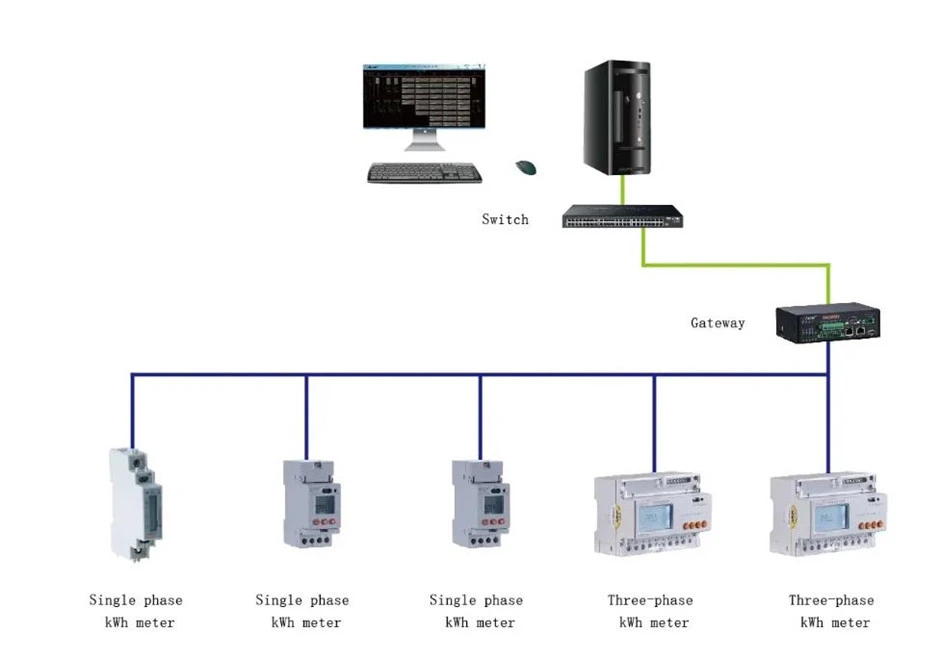

ตอนนี้ Acrel มีเครื่องวัดพลังงานแบบเติมเงินสามเครื่องเครื่องวัดแบบเติมเงิน ADL100-EY แบบเฟสเดียวพร้อมการควบคุมเบื้องต้น ADL300-EY เครื่องวัดพลังงานแบบเติมเงินสามเฟสพร้อมการควบคุมเบื้องต้นและเครื่องวัดพลังงานแบบเติมเงิน ADF400L ใช้กันอย่างแพร่หลายสําหรับการคํานวณพลังงานที่ใช้งานเดี่ยวและสามเฟสตามลําดับบนความถี่ 50 Hz มิเตอร์มีฟังก์ชั่นของแบบเติมเงินการควบคุมโหลดและการสื่อสาร RS485 ฯลฯ ภายในเมตรมีการหยุดพักขนาดเล็กที่จะตระหนักถึงปัจจุบันเปิดหรือปิดของ ด้วยแพลตฟอร์ม Acrel IoT EMS สามารถรับรู้ถึงการควบคุมพลังงานจากระยะไกล เครื่องวัดเหล่านี้เป็นไปตามข้อกําหนดทางเทคนิคที่เกี่ยวข้องของมิเตอร์ไฟฟ้าอิเล็กทรอนิกส์ในมาตรฐาน IEC62053-21, IEC62053-22

พารามิเตอร์ทางเทคนิค		ADL300-EY
ความต่างศักย์	แรงดันไฟฟ้าอ้างอิง	3×220 /380V
	หนังสืออ้างอิง ความถี่	50Hz
	การบริโภค	<4va(each>
ปัจจุบัน	อินพุตปัจจุบัน	1(6)A, 10 (80) A
	เริ่มต้นปัจจุบัน	เชื่อมต่อโดยตรง: 0.004 Ib เชื่อมต่อผ่าน CT: 0.002In
	การบริโภค	<4va (maximum="">
การวัด การแสดง	ความถูกต้องของ วัด	คลาส 0.5s
ความแม่นยําของนาฬิกา		ข้อผิดพลาด ≤0.5s/d
ชีพจรที่ใช้งาน	ความกว้างพัลส์	80ms±20ms
	ค่าคงที่พัลส์	6400imp/กิโลวัตต์h, 400อิมพ์/กิโลวัตต์h
Communicati on	อิน เทอร์ เฟซ	RS485(A+、B-)
	โหมดการเชื่อมต่อ	ตัวนําคู่บิดที่มีการป้องกัน
	พิธีสาร	MODBUS-RTU

ชื่อฟังก์ชัน	คําอธิบายฟังก์ชัน		ฟังก์ชัน ให้
	ADL300-EY	ADL100-EY
การวัดค่า kWh	รวมกิโลวัตต์ชั่วโมงที่ใช้งานอยู่ (บวกและลบทั้งหมด)		■
การวัดค่าไฟฟ้า พารามิเตอร์	U、I 、P、Q、S、PF、F		■
โหมดชําระเงินล่วงหน้า	ผ่านการเติมเงินแบบเติมเงินการสื่อสาร RS485 การเข้ารหัสข้อมูล		■
ควบคุม	รีเลย์การยึดช่วงความจุสูงในตัวเพื่อให้บรรลุ โหลดการควบคุมเปิด - ปิด		■
จอแสดงผล LCD	จอแสดงผล LCD ส่วน 8 บิต		■
การสื่อสาร	อินเตอร์เฟซการสื่อสาร: RS485, การสื่อสาร โปรโตคอล: MODBUS-RTU		■
หลายอัตราภาษี	อัตราภาษี 4 อัตรา ช่วงเวลา 14 ครั้งในแต่ละวัน		□F

(■: หมายถึงมาตรฐาน □: หมายถึงไม่บังคับ)

โน้ต:ฟังก์ชั่นโหมดชําระเงินล่วงหน้าสามารถทําได้ด้วยระบบการชําระเงินล่วงหน้าที่ออกแบบโดย Acrel Co, Ltd. เท่านั้น

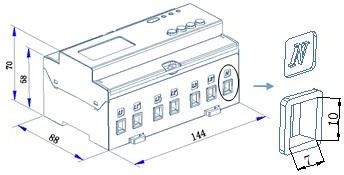

เชื่อมต่อโดยตรง

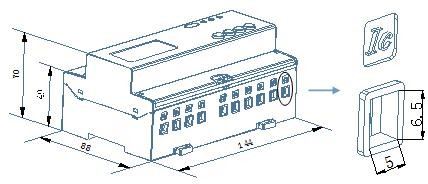

เชื่อมต่อผ่าน CT

หมายเหตุ: แรงบิดของการเชื่อมต่อโดยตรงไม่ควรมากกว่า 4.0N · m และแรงบิดในการเชื่อมต่อผ่าน CT ไม่ควรมากกว่า 2.0N · m

ADL300-EY สามเฟสสี่สายเชื่อมต่อโดยตรง

ADL300-EY สามเฟสสี่สายเชื่อมต่อผ่าน CT

ฟังก์ชันเสริม
