เซ็นเซอร์กระแสฮอลล์แบบวงปิดเรียกอีกอย่างว่าเซ็นเซอร์กระแสสมดุลแม่เหล็กของฮอลล์ รวมทฤษฎีที่กล่าวถึงกับทฤษฎีสมดุลแม่เหล็ก กล่าวอีกนัยหนึ่ง หัววัดสนามแม่เหล็กเฟอโรแมกเนติกจะรวมสนามแม่เหล็กที่เกิดจากกระแสหลักและนำไปใช้กับองค์ประกอบฮอลล์ จากนั้นเอาต์พุตสัญญาณแรงดันไฟจากส่วนประกอบฮอลล์จะถูกขยายและกลายเป็นอินพุตของเพาเวอร์แอมป์ กระแสไฟออฟเซ็ตไหลผ่านคอยล์ชดเชยทุติยภูมิ
สนามแม่เหล็กที่เกิดจากขดลวดทุติยภูมิอยู่ตรงข้ามกับสนามที่เกิดจากกระแสหลัก ด้วยวิธีนี้ พื้นที่หลักจะได้รับการชดเชยและเอาต์พุตของฮอลล์จะค่อยๆ ลดลง เมื่อสนามปฐมภูมิเท่ากับสนามที่สองและกระแสออฟเซ็ตคงที่ จะเป็นการสร้างสมดุลทางแม่เหล็ก วงจรนี้ส่วนใหญ่ประกอบด้วยส่วนประกอบการแปลงแม่เหล็กไฟฟ้า เครื่องขยายเสียงวงจร และวงจรชดเชยไดรฟ์
รูปร่าง
มิติ

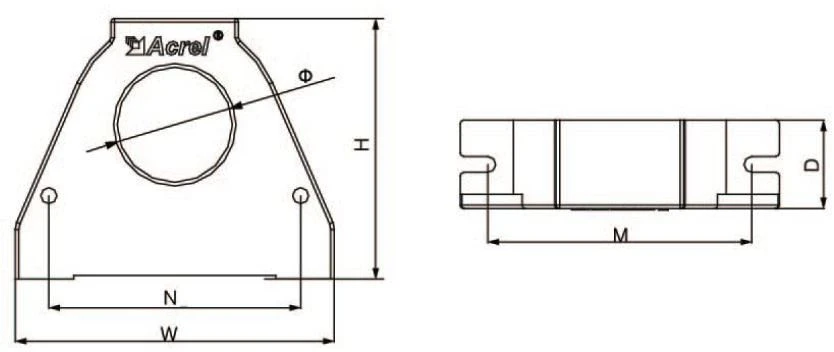

รูปที่ 1

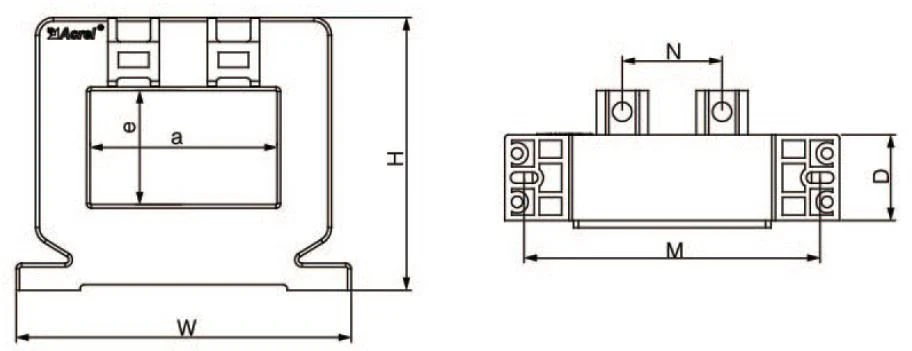

รูปที่ 2
ข้อกำหนดขนาด | ขนาดเค้าร่าง (มม.) | ผ่านขนาด (มม.) | การติดตั้ง | รูป | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | รูปที่ 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | รูปที่ 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | รูปที่ 2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | รูปที่ 2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | รูปที่ 2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | รูปที่ 2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | รูปที่ 2 |
อัตราส่วนปัจจุบัน
| ข้อมูลจำเพาะ | จัดอันดับปัจจุบัน | แหล่งจ่ายไฟ | จัดอันดับการส่งออก | การวัดรูรับแสง (มม.) | ความแม่นยำ n องศา |
AHKC-E | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0～(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0～(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0～(50-500)A | 12V/15V/24 V | 4~20mA | 20.5*10.5 | 1 | |
AHKC-F | 0～(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0～(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0～(400-2000)A | ±15V | 5V | 52*32 | 1 |
หมายเหตุ: พิกัดกระแสที่ไม่มีฉลากระบุว่าสามารถวัดกระแสอินพุต AC และ DC ได้ โปรดระบุเมื่อสั่งซื้อ
การเดินสายไฟ
● คำจำกัดความของขั้วต่อสายไฟ
● คำจำกัดความของขั้วต่อสายไฟ
