การประยุกต์ใช้ผลิตภัณฑ์วัดอุณหภูมิแบบไร้สายในโครงการจำหน่ายไฟฟ้าในโรงงานแห่งหนึ่งในฟิลิปปินส์

เชิงนามธรรม

ระบบจำหน่ายไฟฟ้าเป็นระบบโครงข่ายไฟฟ้าที่ประกอบด้วยอุปกรณ์จำหน่ายไฟฟ้าและอุปกรณ์จ่ายไฟฟ้าแบบต่างๆ เพื่อแปลงแรงดันไฟและจ่ายพลังงานไฟฟ้าโดยตรงไปยังผู้ใช้ปลายทาง ในฐานะที่เป็นส่วนหนึ่งของระบบไฟฟ้า ระบบจำหน่ายไฟฟ้าต้องเผชิญกับผู้ใช้โดยตรง และความสมบูรณ์แบบของระบบส่งผลกระทบโดยตรงต่อความน่าเชื่อถือและคุณภาพการใช้พลังงานของผู้ใช้ส่วนใหญ่ ดังนั้นจึงมีตำแหน่งสำคัญในระบบไฟฟ้า ดังนั้น เพื่อหลีกเลี่ยงอุบัติเหตุร้ายแรง เช่น อายุของอุปกรณ์ ความเหนื่อยหน่ายของอุปกรณ์ การหยุดชะงักของแหล่งจ่ายไฟ ไฟไหม้และการระเบิดของอุปกรณ์เนื่องจากอุณหภูมิสูง การตรวจสอบอุณหภูมิในระยะยาวของแต่ละโหนดไฟฟ้าสามารถหลีกเลี่ยงความล้มเหลวร้ายแรงที่อาจก่อให้เกิดการบาดเจ็บและความประหยัด การสูญเสียให้กับผู้ใช้

คำสำคัญ: ระบบตรวจสอบอุณหภูมิแบบไร้สาย, เซ็นเซอร์อุณหภูมิไร้สาย 433 เมกะเฮิร์ตซ์, เซ็นเซอร์อุณหภูมิแบบไร้สาย

ภาพรวมโครงการ

โครงการนี้เป็นโครงการจำหน่ายไฟฟ้าในโรงงานแห่งหนึ่งในประเทศฟิลิปปินส์ ใช้ในตู้จ่ายไฟขนาด 32kV และจำเป็นต้องติดตั้งผลิตภัณฑ์วัดอุณหภูมิแบบไร้สายเพื่อให้สามารถตรวจสอบอุณหภูมิได้อย่างปลอดภัย อุณหภูมิสภาพแวดล้อมในการทำงานของเซ็นเซอร์เป็นไปตามข้อกำหนด -50 ℃ ถึง +125 ℃ เลือกเซ็นเซอร์กำลังเหนี่ยวนำ ATE400 CT ของเรา และใช้ตัวรับส่งสัญญาณ ATC400 เพื่อเชื่อมต่ออุปกรณ์แสดงอุณหภูมิ เพื่อความปลอดภัยและผลประโยชน์ทางเศรษฐกิจ ขอแนะนำให้ทำการตรวจสอบอุณหภูมิแบบเรียลไทม์ที่โหนดไฟฟ้าแต่ละเครื่องในห้องจ่ายไฟ

ออกแบบผลิตภัณฑ์

อุปกรณ์วัดอุณหภูมิแบบไร้สาย ARTM-Pn ได้รับการพัฒนาตามข้อกำหนดสำหรับอุปกรณ์วัดอุณหภูมิแบบไร้สาย NB/T 42086-2016 เหมาะสำหรับสวิตช์เกียร์ในร่มขนาด 3-35kV รวมถึงสวิตช์เกียร์ในตัว สวิตช์เกียร์สำหรับรถเข็นขนาดเล็ก สวิตช์เกียร์แบบตายตัว และสวิตช์แบบตาข่ายแบบวนซ้ำ นอกจากนี้ยังเหมาะสำหรับสวิตช์เกียร์แรงดันต่ำ 0.4kV เช่น สวิตช์เกียร์คงที่และสวิตช์เกียร์แบบลิ้นชัก สามารถติดตั้งเซ็นเซอร์อุณหภูมิแบบไร้สายได้ที่จุดความร้อนใดๆ ในสวิตช์เกียร์ อุปกรณ์ดังกล่าวใช้เทคโนโลยีการส่งข้อมูลแบบไร้สายสำหรับการส่งข้อมูลอุณหภูมิที่ได้รับการตรวจสอบแบบเรียลไทม์ และแสดงข้อมูลดังกล่าวบน ARTM-Pn ในเครื่อง นอกจากนี้ยังสามารถเชื่อมต่อเครือข่ายผ่านพอร์ต RS485 สำหรับการตรวจสอบอัจฉริยะจากระยะไกล

เซ็นเซอร์อุณหภูมิแบบไร้สาย ATE ซีรีส์มีสามประเภท และวิธีการติดตั้งสามวิธีตามลำดับ ได้แก่ แบบสลัก ประเภทสายรัดแบบยึดแน่น และแบบผูก แบบเกลียวเหมาะสำหรับใช้กับข้อต่อระหว่างสายเคเบิลและบัสบาร์ และข้อต่อระหว่างสายเคเบิลและตัวถอด ชนิดยึดสายรัดเหมาะสำหรับการใช้งานที่หน้าสัมผัสที่กำลังเคลื่อนที่และหน้าสัมผัสคงที่ของเบรกเกอร์ ข้อต่อสายเคเบิล และแถบบัส แบบผูกเหมาะสำหรับการใช้งานที่หน้าสัมผัสเคลื่อนที่ บัสบาร์ สายเคเบิลและข้อต่อระหว่างบัสบาร์และสายเคเบิล

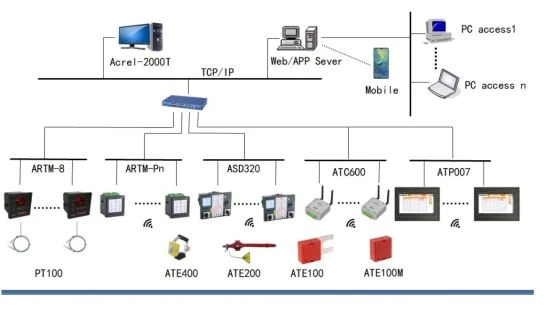

เทโพโลยีเครือข่าย

ระบบตรวจสอบอุณหภูมิแบบไร้สายเหมาะสำหรับสวิตช์ในร่มขนาด 3-35kV รวมถึงสวิตช์เกียร์ในตัว สวิตช์เกียร์สำหรับรถเข็นขนาดเล็ก สวิตช์เกียร์แบบตายตัว และสวิตช์แบบตาข่ายแบบวนซ้ำ นอกจากนี้ยังเหมาะสำหรับสวิตช์เกียร์แรงดันต่ำ 0.4kV เช่น สวิตช์เกียร์คงที่และสวิตช์เกียร์แบบลิ้นชัก

การแลกเปลี่ยนข้อมูลระหว่างเซ็นเซอร์อุณหภูมิแบบไร้สายและโฮสต์จะถูกส่งผ่านสัญญาณไร้สาย ซึ่งจะไม่ส่งผลต่อประสิทธิภาพของฉนวนของระบบและปลอดภัยในการใช้งาน ระบบการวัดอุณหภูมิแบบไร้สายส่วนใหญ่ใช้กับเขตอุตสาหกรรม สามารถตรวจสอบอุณหภูมิของข้อต่อสายไฟแรงสูงและหน้าสัมผัสตู้สวิตช์ไฟฟ้าแรงสูงได้แบบเรียลไทม์ เพื่อให้เจ้าหน้าที่ปฏิบัติการและบำรุงรักษาสามารถเข้าใจสถานะการทำงานในสถานที่ได้จากระยะไกล

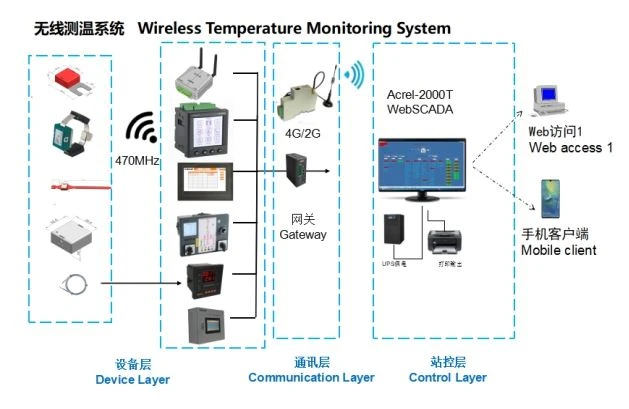

คุณลักษณะของระบบตรวจสอบอุณหภูมิแบบไร้สาย

(1) โมดูลวัดอุณหภูมิแบบไร้สายมีความปลอดภัยและเชื่อถือได้ ติดตั้งและบำรุงรักษาได้ง่าย เหมาะสำหรับการตรวจสอบอุณหภูมิที่แรงดันสูงและหน้าสัมผัสกระแสไฟสูงของสวิตช์ตรงกลาง ไม่จำเป็นต้องเปลี่ยนโครงสร้างของอุปกรณ์ที่ทดสอบ

(2) ระบบวัดอุณหภูมิแบบไร้สายทั้งหมดสามารถสื่อสารแบบไร้สายและการส่งสัญญาณสะดวก

(3) ระบบวัดอุณหภูมิแบบไร้สายมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และความสามารถในการป้องกันการรบกวนจากการรบกวนของพัลส์ การรบกวนชั่วคราวอย่างรวดเร็ว การแผ่รังสีไฟฟ้าสถิต การแผ่รังสีสนามแม่เหล็กไฟฟ้า ฯลฯ ได้บรรลุมาตรฐานสี่ระดับแห่งชาติแล้ว และการดำเนินการ ของอุปกรณ์ไม่ส่งผลต่อการเปิดและปิดสวิตช์แรงดันไฟปานกลาง การทำงานและการทำงานของอุปกรณ์ป้องกัน

(4) การประยุกต์ใช้ในอุตสาหกรรม (ถ่านหิน เหล็ก ปิโตรเลียม เคมีภัณฑ์) โรงไฟฟ้า โรงเรียน โรงพยาบาล การก่อสร้างเทศบาล สิ่งอำนวยความสะดวกด้านการขนส่ง (สนามบิน สถานีรถไฟ) อาคารพาณิชย์ ศูนย์การประชุมและนิทรรศการ การผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ พลังงานใหม่และ สาขาอื่นๆ

ผลิตภัณฑ์

① เซนเซอร์วัดอุณหภูมิแบบไร้สายชนิดแบตเตอรี่

②CT ขับเคลื่อนเซ็นเซอร์อุณหภูมิแบบไร้สาย

③เครื่องรับส่งสัญญาณไร้สาย

④จอแสดงผลเทอร์มินัล

รูปร่าง	พิมพ์	การทำงาน
	ARTM-Pn	เครื่องวัดอุณหภูมิแบบไร้สาย รับข้อมูลจากเซนเซอร์ ATE 60 ตัว, RS485,4DI/2DO . 1 ตัว
	ARTM-8	เมตรควบคุมอุณหภูมิอัจฉริยะ，8 ช่องวัดอุณหภูมิ (เซ็นเซอร์ PT100)

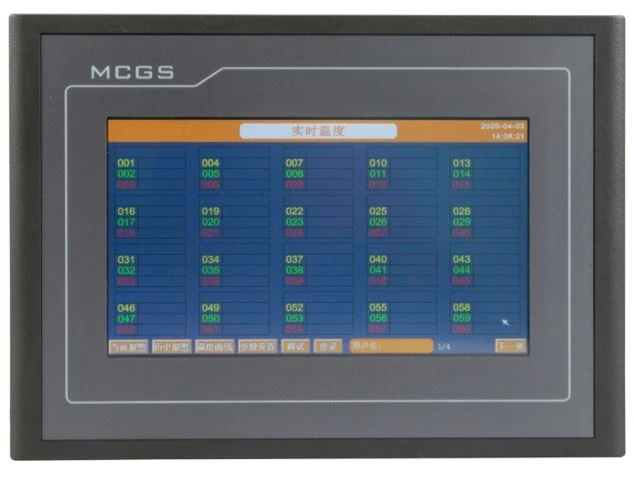

	ATP007/ATP010	หน้าจอสัมผัสขนาด 7 นิ้ว หน้าจอสัมผัสขนาด 10 นิ้ว

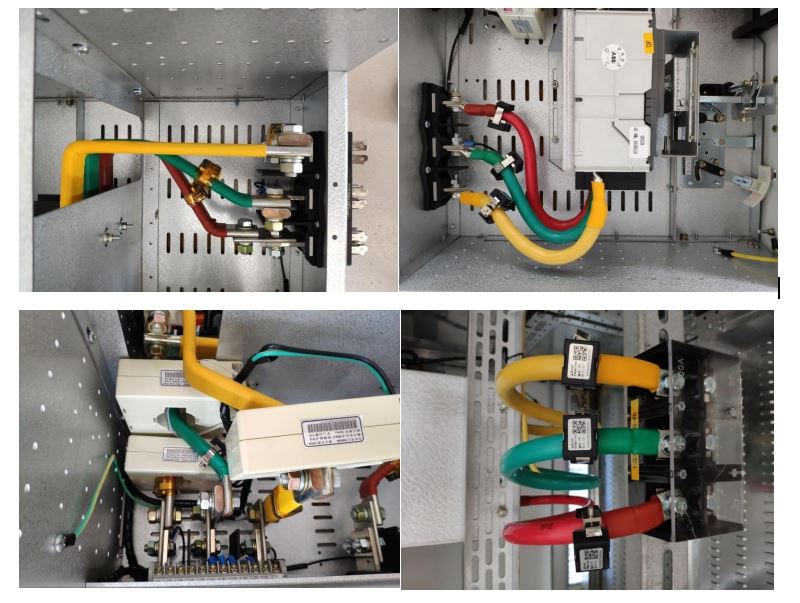

การติดตั้ง

บทสรุป

ในการประยุกต์ใช้สิ่งอำนวยความสะดวกในการกระจายพลังงานของ&ในปัจจุบัน ความปลอดภัยในการกระจายพลังงานของสถานีย่อยมีความสำคัญสูงสุด การประยุกต์ใช้ผลิตภัณฑ์วัดอุณหภูมิแบบไร้สายของ Acrel ในงานวิศวกรรมไฟฟ้าของโครงการโรงงานในฟิลิปปินส์ สามารถกำหนดเป้าหมายได้ที่ตู้สวิตช์ไฟฟ้าแรงสูงและต่ำ ตรวจสอบอุณหภูมิของจุดต่อไฟฟ้า เช่น ข้อต่อหน้าตัก หน้าสัมผัสเซอร์กิต ข้อต่อสาย ฯลฯ เพื่อป้องกันความต้านทานการสัมผัสที่มากเกินไปซึ่งเกิดจากการออกซิเดชัน การหลวม ฝุ่น และปัจจัยอื่นๆ ระหว่างการทำงานและการสร้างความร้อนที่อาจเป็นอันตรายที่ซ่อนอยู่ และอุณหภูมิออนไลน์ การตรวจสอบสามารถปรับปรุงความปลอดภัยของอุปกรณ์ สะท้อนสถานะการทำงานของอุปกรณ์ได้ทันท่วงที ต่อเนื่องและแม่นยำ หลีกเลี่ยงอุบัติเหตุด้านความปลอดภัย และลดอัตราการเกิดอุบัติเหตุของอุปกรณ์
