เชิงนามธรรม
ตามหลักการ ลักษณะและโหมดการติดตั้งของเซ็นเซอร์กระแส Hall แบบเปิด ได้มีการวิเคราะห์การประยุกต์ใช้เซ็นเซอร์กระแส Hall แบบเปิดในระบบการแปลงและการกระจายของโรงงาน เพื่อเป็นแนวทางแก้ไขให้ผู้ใช้ได้ทราบ การกระจายอัจฉริยะของระบบ DC อย่างรวดเร็ว
คำสำคัญ: แบบเปิด Hall เซ็นเซอร์กระแสไฟ DC ระบบจำหน่ายหลักการประยุกต์ใช้
ภาพรวม
ระบบจำหน่ายไฟฟ้ากระแสตรงมักจะประกอบด้วยแหล่งจ่ายไฟสลับความถี่สูงและแบตเตอรี่ ซึ่งใช้เพื่อจัดหาแหล่งจ่ายไฟ DC ที่เชื่อถือได้สำหรับการควบคุม สัญญาณ การป้องกันรีเลย์ และอุปกรณ์อัตโนมัติ ไฟฉุกเฉิน และอื่นๆ ในระบบ DC มีความต้องการความน่าเชื่อถือ ความเสถียร และคุณภาพของแหล่งจ่ายไฟสูง ดังนั้น ในระบบ DC ของรัสเซีย เราจึงจับคู่เครื่องวัดการกระจาย DC Hall ที่ใช้ ในระหว่างการเปลี่ยนแปลงของระบบ DC ไม่มีไฟฟ้าดับ และการเปลี่ยนแปลงทางวิศวกรรมทำได้ยาก และเซ็นเซอร์หรือ shunt แบบปิดแบบดั้งเดิมของ Hall ไม่สามารถแก้ปัญหาได้ ดังนั้น เซ็นเซอร์กระแสตรงฮอลล์แบบเปิดสามารถใช้ในการแก้ปัญหาการวัดกระแส DC ในโครงการแปลง เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของกระบวนการเปลี่ยนแปลงโดยไม่มีไฟฟ้าดับ
ออกแบบผลิตภัณฑ์
คุณสมบัติโครงสร้าง
เซ็นเซอร์กระแส Hall ปากเปิดได้รับการพัฒนาบนพื้นฐานของเซ็นเซอร์กระแส Hall ปากปิดแบบดั้งเดิม มีโครงสร้างใหม่และรูปลักษณ์ที่สวยงาม ส่วนประกอบทั้งหมดประกอบด้วยเปลือก แกนเหล็ก แผงวงจรสุ่มตัวอย่าง และเรซินคงที่ วัสดุเปลือกทำจากโลหะผสม PC/ABS ซึ่งมีลักษณะทนต่ออุณหภูมิสูง มีความแข็งแรงทางกลสูง และรักษาสิ่งแวดล้อม แกนกลางทำจากเหล็กแผ่นซิลิกอนเชื่อมประสานเย็นซึ่งมีลักษณะการทำงานที่มั่นคง มีความแข็งแรงเชิงกลสูงและมีค่าการนำแม่เหล็กสูงมาก ขั้วต่อแบบเสียบได้สีเขียวใช้สำหรับแผงวงจรและสายไฟภายนอก ซึ่งสะดวกและเชื่อถือได้สำหรับการเดินสายในสถานที่ โครงสร้างเฉพาะแสดงในรูปที่ 1 และ 2 ลักษณะที่ปรากฏของผลิตภัณฑ์ใช้การออกแบบแบบแยกส่วน รูปที่ 1 เป็นวงกลมซึ่งเหมาะสำหรับการผ่านระบบ DC เมื่อบัสหลักเป็นสายเคเบิล , รูปที่ 2 ช่องสี่เหลี่ยม เหมาะสำหรับระบบ DC เมื่อบัสหลักเป็นแท่งทองแดง ตามช่วงการวัดของกระแสหลักและข้อกำหนดการเจาะ สามารถเลือกประเภทผลิตภัณฑ์ที่สอดคล้องกันได้ เซนเซอร์ชุดนี้สามารถวัดช่วงกระแส 20A ~ 20000A รูปร่างหลักของ phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 และข้อกำหนดอื่นๆ ดังแสดงในรูปที่ 3 ,เหมาะสำหรับการใช้งานที่แตกต่างกัน.

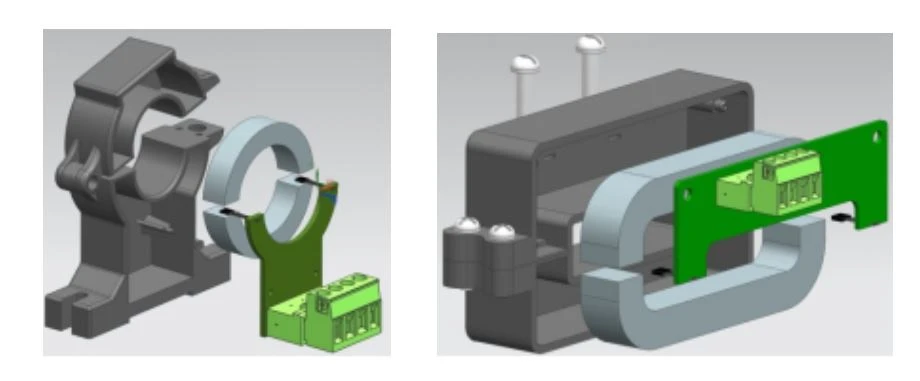

รูปที่ 1 รูปแบบการผ่านแบบวงกลม รูปที่ 2 รูปแบบการผ่านแบบสี่เหลี่ยม

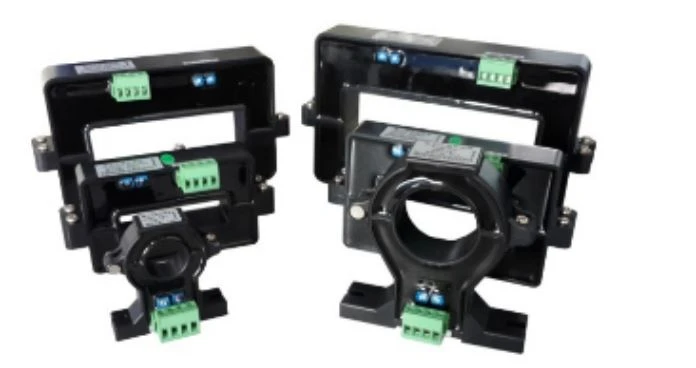

รูปที่ 3 AHKC ซีรี่ส์เปิดเซ็นเซอร์กระแส Hall แบบเปิด
หลักการทำงาน
ฮอลล์เซ็นเซอร์ปัจจุบันตามผลกระทบของฮอลล์ หลักการเหนี่ยวนำแม่เหล็กไฟฟ้า การออกแบบเซ็นเซอร์ ตามหลักการสามารถแบ่งออกเป็นโหมดวงเปิด (ตรง) และโหมดวงปิด (ชนิดสมดุลแม่เหล็ก) เซ็นเซอร์ปัจจุบันเปิดฮอลล์อยู่ในแบบดั้งเดิม การปรับปรุงวงเปิด (ตรง) บนพื้นฐานของเซ็นเซอร์ฮอลล์ แตกต่างจากห้องโถงออกแบบชิปตัวเดียวแบบดั้งเดิม แกนเดี่ยว ในการออกแบบโครงสร้างแยก แกนเหล็กถูกแยกและติดตั้งแบบสมมาตร ฮาร์ดแวร์ใช้อินพุตดิฟเฟอเรนเชียลเสริมคู่ขนานของชิปฮอลล์คู่ หลักการของเซ็นเซอร์ฮอลล์แบบเปิดแสดงในรูปที่ 4:

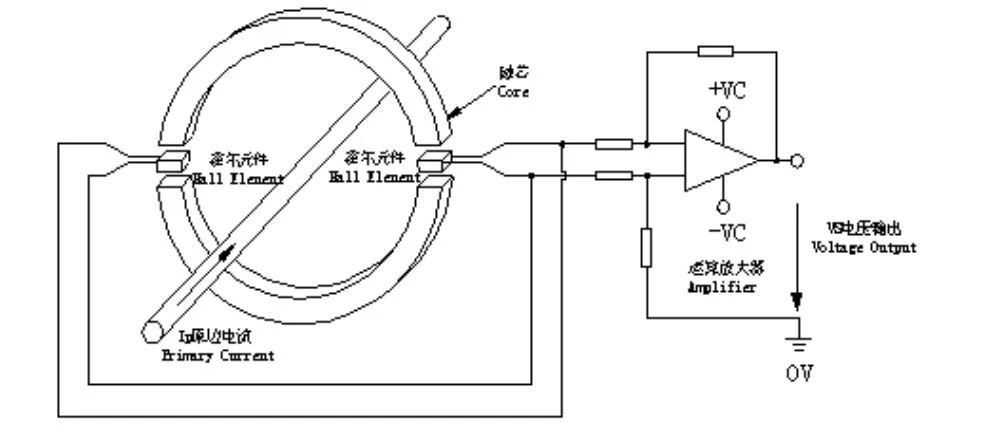

รูปที่ 4 แผนผังของเซ็นเซอร์ Hall แบบเปิด
เมื่อ IP กระแสด้านปฐมภูมิไหลผ่านเส้นลวดยาว จะทำให้เกิดสนามแม่เหล็กรอบ ๆ เส้นลวด ขนาดของสนามแม่เหล็กและเป็นสัดส่วนกับกระแสที่ไหลผ่านเส้นลวด สนามแม่เหล็กจะรวมตัวกันเป็นวงกลม ผ่านองค์ประกอบห้องโถงสองอันใน การวัดช่องว่างอากาศแบบวงกลม เครื่องหมายองค์ประกอบห้องโถงสองรายการแทนที่อยู่ในฟิลด์เดียวกัน สัญญาณเอาต์พุตที่มีคุณสมบัติเสริมของแรงดันไฟขาออกโดยเอาต์พุตเครื่องขยายเสียงที่แตกต่างกัน ไม่เพียงแต่สามารถระงับการรบกวนโหมดทั่วไป แต่ยังรวมถึงอิทธิพลของอุณหภูมิที่เลื่อนออกไป เอาต์พุต แรงดันไฟฟ้า VS สะท้อน IP ปัจจุบันด้านเดิมได้อย่างถูกต้อง เอาต์พุตพิกัดทั่วไปถูกปรับเทียบเป็น DC±5V หรือ DC4-20mA
การติดตั้งผลิตภัณฑ์
ยกตัวอย่างผลิตภัณฑ์รูสี่เหลี่ยม ดังแสดงในรูปที่ 5 เปิดสกรูยึดของเซนเซอร์กระแสไฟฮอลล์แบบเปิด และถอดส่วนล่างของเซนเซอร์ ร่างกายส่วนบนของเซ็นเซอร์กระแส Hall ชนิดเปิดจะถูกโหลดเข้าไปในบัสหลักของระบบจำหน่าย และส่วนล่างของเซ็นเซอร์จะปิด สกรูยึดและปะเก็นของเซ็นเซอร์จะทะลุผ่านรูยึดของตัวเครื่องด้านบนและด้านล่าง และส่วนด้านบนและด้านล่างของเซ็นเซอร์จะถูกยึดเข้าด้วยกัน หากการติดตั้งปิดเครื่องในสถานที่สามารถทำได้ สามารถเปิดรูเกลียวสองรูที่สอดคล้องกันบนแผ่นบรอนซ์ตามข้อกำหนดระยะห่างของเซนเซอร์ และเซนเซอร์จะจับจ้องอยู่ที่รูเกลียวของบัสบาร์ผ่านรูยึดด้านหลังเพื่อให้ การติดตั้งเซ็นเซอร์ หากไซต์ต้องมีการติดตั้งไฟฟ้าอย่างต่อเนื่อง คุณสามารถฝังแผ่นยางรองไว้ระหว่างเปลือกและแผ่นบรอนซ์เพื่อให้แน่ใจว่าเซ็นเซอร์สามารถทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะการสั่นสะเทือน ขั้นตอนการติดตั้งทั้งหมดค่อนข้างรวดเร็วและง่ายดาย

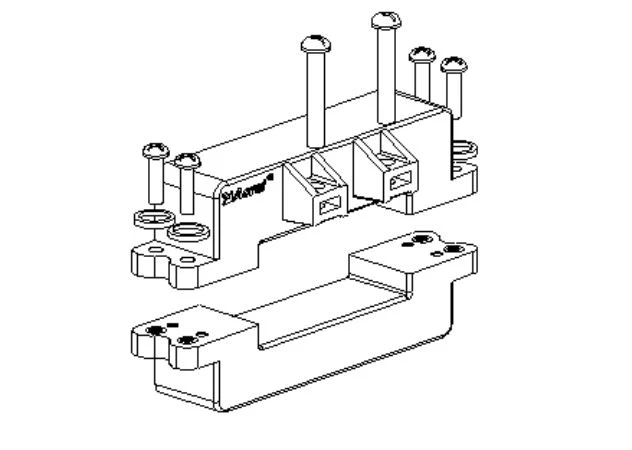

มะเดื่อ 5 ไดอะแกรมการติดตั้งผลิตภัณฑ์
ข้อดีของเซนเซอร์ Hall ชนิดเปิด
เมื่อเทียบกับวิธีการวัดกระแสไฟตรงแบบทั่วไปที่ใช้โดย shunt หรือ Transformer เซนเซอร์ Hall แบบเปิดมีข้อดีดังต่อไปนี้:
1) ความแข็งแรงของฉนวนสูงของด้านหลักและด้านรอง สูงถึงแยก AC 12KV
2) ไม่มีการสูญเสียการแทรก;
3) ประสิทธิภาพไดนามิกที่ดี: เวลาตอบสนองน้อยกว่า 20uS และความเร็วในการติดตาม Di /dt สูงกว่า 20A / uS
4) ไม่จำเป็นต้องถอดสายเคเบิลหรือบัสด้านข้างเดิมออกระหว่างการติดตั้ง เหมาะอย่างยิ่งสำหรับการดัดแปลงและสร้างอุปกรณ์ที่ไม่อนุญาตให้สูญเสียพลังงาน
การใช้งานผลิตภัณฑ์
เซ็นเซอร์กระแสตรง Hall ปลายเปิดส่วนใหญ่ใช้ในการเปลี่ยนแปลงของระบบการจ่ายกระแสตรงในโรงงาน เช่น การแปลงระบบไฟฟ้ากระแสตรงในโรงไฟฟ้า การแปลงระบบ DC ในสถานีย่อย การแปลงห้องสื่อสาร การแปลงหัวรถจักรรถไฟ และโครงการอื่นๆ สามารถแปลงสัญญาณกระแสไฟตรงขอบตรงกลางของระบบเป็นเอาต์พุต DC± 5V หรือ 4-20mA มาตรฐาน ทำหน้าที่ตรวจสอบและแยกไฟฟ้า และสามารถใช้กับเครื่องมือตรวจสอบแบบหลายวงหรือเครื่องมือวัดทางไฟฟ้าอื่นๆ
บทสรุป
เซ็นเซอร์กระแสตรง Hall แบบปลายเปิดมีบทบาทสำคัญในการประยุกต์ใช้ระบบ DC เนื่องจากโครงสร้างที่เรียบง่าย การติดตั้งที่สะดวก การทำงานที่เชื่อถือได้ และการนำไปใช้ที่ดีอื่นๆ โดยเฉพาะอย่างยิ่งในโครงการปรับปรุงใหม่
