บทคัดย่อ:บทความนี้จะแนะนำการประยุกต์ใช้เครื่องวัดพลังงานแบบหลายวงจร ADF400L ในเวียดนาม ADF400L ซีรี่ส์เครื่องวัดพลังงานแบบหลายช่องสัญญาณโดยใช้โมดูลแบบผสมสามารถรับรู้วงจรเฟสเดียว 36 วงจรที่ใหญ่ที่สุดหรือ 12 วงจรสามเฟส CT เชื่อมต่อหรือเชื่อมต่อโดยตรง เครื่องวัดพลังงานชุดนี้ที่มีความแม่นยำสูง ความเข้มข้นสูง การจัดการแบบรวมศูนย์ ความยืดหยุ่นในการติดตั้ง ข้อดีของการไม่รบกวนซึ่งกันและกันโดยชุมชน โรงเรียน สถานประกอบการของทุกพื้นที่ ชุดมิเตอร์รองรับฟังก์ชั่นการจ่ายไฟแบบเติมเงิน
1. ภาพรวมโครงการ:
บริษัทตั้งอยู่ในเวียดนาม ลูกค้าต้องการการวัดการเข้าถึงโดยตรงสามเฟส 2 ช่องและการวัดการเข้าถึงรองสามเฟส 2 ช่อง เครื่องวัดพลังงานซีรีส์ Acrel ADF400L ตรงตามข้อกำหนดและเงื่อนไขของผู้ใช้'
2. ข้อกำหนดผลิตภัณฑ์：
โมดูลหลัก
1. แหล่งจ่ายไฟ 3 เฟส 3*220/380V เพื่อให้มีกำลังงานสำหรับโมดูลการวัดส่วนหลัง
2. อินเทอร์เฟซสำหรับเครื่อง: LCD และปุ่ม
การเขียนโปรแกรม;
3. การสื่อสารด้วยอินฟราเรด
4. การรูดบัตร RF (ฟังก์ชัน IC);
5. การสื่อสารเครือข่าย RS485 2 ช่อง (ฟังก์ชัน * C);
6. การสื่อสาร RS485 สำหรับโมดูลไร้สายแบบขยายหมายเลข 3 (โหมดการเชื่อมต่อ RJ45);
7. สูงสุด 2DI/2DO (ฟังก์ชัน K);
8.สูงสุด 1 การสื่อสารอีเทอร์เน็ต (ฟังก์ชัน CE);

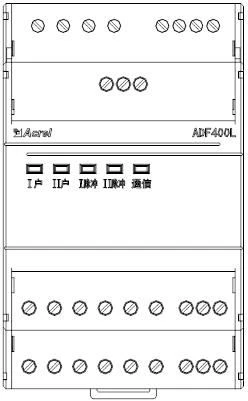

โมดูลการวัดการเข้าถึงหม้อแปลง
1. สองทางสามเฟส 3*1 (6) สามารถวัดค่าได้
2. 2 เอาท์พุทพัลส์พลังงานที่ใช้งาน;
3. 2 สถานะการทำงานสามเฟส, ชีพจรและ
ตัวบ่งชี้การสื่อสาร
4. ฟังก์ชัน 4DI/4DO สูงสุด (ฟังก์ชัน K);
เข้าถึงโมดูลการวัดได้โดยตรง
1. สามารถรับการวัดแบบ 3 เฟส 3 เฟส 3*10 (80) ทางเดียวหรือเฟสเดียว 3 เฟส 10 (80) A
2.1 เอาต์พุตพัลส์พลังงานที่ใช้งาน;
3. สถานะการทำงานสามเฟส, สถานะพัลส์และสถานะการสื่อสาร LED แสดง;
3.ฟังก์ชั่นหลัก：
แสดง | LCD |
การตรวจสอบพลังงาน | พลังงานแอคทีฟ (บวก、ลบ), พลังงานปฏิกิริยา (บวก、ลบ) |
การวัดกำลัง | แรงดันไฟฟ้า、กระแส、ตัวประกอบกำลัง、ความถี่、พลังงานที่ใช้งาน、พลังงานปฏิกิริยา、พลังงานที่ชัดเจน |
ฟังก์ชันฮาร์มอนิก | ฮาร์มอนิกทั้งหมด、 ฮาร์มอนิกย่อย (2～31) |
3 เฟสไม่สมดุล | แรงดันไฟไม่สมดุลในปัจจุบัน |
DI/DO | โมดูลหลัก 2DI2DO; CT เชื่อมต่อ 2DI4DO (เชื่อมต่อโดยตรง) |
การสื่อสาร | อินฟราเรด; RS485 MODBUS-RTU และ DL/T645 |
พลังงานประวัติศาสตร์ | บันทึกพลังงาน 12 เดือน |
4.Application
เครื่องวัดพลังงานหลายวงจร ADF400L สามารถทำการวัดการเข้าถึงโดยตรงแบบสามเฟส 12 เฟสหรือ 36 เฟสเดียว หรือการวัดการเข้าถึงตัวเหนี่ยวนำร่วมกันแบบสามเฟส 12 แบบ ซึ่งเป็นไฮบริดของการเข้าถึงโดยตรงและการเข้าถึงตัวเหนี่ยวนำร่วมกันผ่านวิธีการวัดแบบรวมโมดูล
5. สรุป
เครื่องวัดพลังงานไฟฟ้ารุ่น ADF400L เป็นที่นิยมในหมู่ชุมชน โรงเรียน องค์กร ฯลฯ เนื่องจากมีความแม่นยำสูง การติดตั้งจากส่วนกลาง การจัดการจากส่วนกลาง ความยืดหยุ่นในการติดตั้งสูง และการไม่รบกวน
บรรณานุกรม
1.โซลูชั่นสำหรับระบบไมโครกริดสำหรับองค์กร 2021.04
