เชิงนามธรรม
การป้องกันความผิดพลาดของกราวด์สำหรับวงจรไฟฟ้า อุปกรณ์ และอุบัติเหตุไฟไหม้ทางไฟฟ้าที่เกิดจากกระแสไฟฟ้าขัดข้องที่พื้นกลายเป็นสิ่งจำเป็นในชีวิตประจำวันมากขึ้น สำหรับโหนดที่ใช้พลังงานหลักในด้านผู้ใช้ รีเลย์กระแสไฟตกค้างได้รับการออกแบบและติดตั้งเพื่อตรวจสอบสถานะกระแสไฟตกค้างของแต่ละวงจรที่ใช้พลังงานแบบเรียลไทม์ ด้วยการตรวจสอบแบบเรียลไทม์ของการใช้พลังงานและพารามิเตอร์พลังงานที่เกี่ยวข้อง ความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพการบำรุงรักษาของการใช้พลังงานได้รับการปรับปรุง ต้นทุนแรงงานในการบำรุงรักษาลดลง และรับรู้การตรวจสอบกระแสตกค้างโดยไม่ต้องใส่ข้อมูล ผ่านการตรวจสอบการใช้พลังงานแบบเรียลไทม์ การเก็บรวบรวมข้อมูล และการแจ้งเตือน กระแสไฟตกค้างในระบบจำหน่ายไฟฟ้าจะได้รับการตรวจสอบ และวงจรไฟฟ้าของผู้ใช้' มีการป้องกันความผิดพลาดจากพื้นดินเพื่อป้องกันอุบัติเหตุไฟไหม้และ อุบัติเหตุไฟฟ้าช็อตส่วนบุคคลที่เกิดจากกระแสไฟตกค้าง ต่อไปนี้คือข้อมูลเบื้องต้นเกี่ยวกับการใช้งานรีเลย์กระแสไฟตกค้าง ASJ ของบริษัท's ในโครงการบ้านระเบียงน้ำรอบเกาะมัลดีฟส์
ภาพรวม
ทาวน์เฮาส์ริมน้ำรอบเกาะในมัลดีฟส์ส่วนใหญ่จะใช้รับนักท่องเที่ยวจากทั่วทุกมุมโลก ความถี่ของไซต์แอปพลิเคชันคือ 50 Hz และแรงดันไฟฟ้าคือสายจ่ายไฟระบบ TT หรือ TN 220V ลูกค้าหวังที่จะตรวจสอบกระแสตกค้างของสายโดยการติดตั้งรีเลย์กระแสไฟตกค้างในตู้จ่ายไฟของบ้านแถวน้ำ และหวังว่าอัตราส่วนของค่ากระแสคงเหลือที่ตรวจสอบตามเวลาจริงต่อค่ากระแสตกค้างที่ตั้งไว้สามารถแสดงได้ บนแผงแสดงผล เมื่ออัตราส่วนถึง 80% รีเลย์กระแสไฟตกค้างสามารถเตือนได้ทันที Acrel ASJ10-LD1A ร่วมมือกับหม้อแปลงกระแสไฟตกค้าง แก้ไขปัญหาความต้องการในการตรวจสอบกระแสไฟตกค้างในสถานที่ของลูกค้า'
ASJ ซีรี่ส์รีเลย์กระแสไฟตกค้าง
ASJ series current action relays สามารถใช้ร่วมกับอุปกรณ์จ่ายไฟแรงดันต่ำหรือคอนแทคเตอร์แรงดันต่ำเพื่อสร้างการป้องกันกระแสไฟแบบรวม ส่วนใหญ่ใช้สำหรับ AC 50Hz, แรงดันไฟฟ้าและต่ำกว่าอุปกรณ์ TT400V และท่อระบบ TN นอกเหนือจากการป้องกันความผิดพลาดของกราวด์ สำหรับวงจรไฟฟ้าเพื่อป้องกันความผิดพลาดของกราวด์ ความเสียหายของอุปกรณ์ทั่วไปและความล้มเหลวทางไฟฟ้าที่เกิดจากสิ่งนี้สามารถป้องกันอันตรายจากไฟฟ้าช็อตส่วนบุคคลและให้การป้องกันการสัมผัสโดยตรง
ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดของ GB/T 22387-2016"Catalyst Current Relay"
รีเลย์กระแสไฟสุขาภิบาล ASJ ซีรีส์รวมฟังก์ชั่นป้องกันแรงดันเกินและแรงดันไฟต่ำและฟังก์ชั่นเพิ่มเติมอัตโนมัติสำหรับแรงดันไฟฟ้าปกติ สินค้ามีขนาดเล็ก มีความเที่ยงตรงสูง โครงสร้างยืดหยุ่นและติดตั้งง่าย เป็นอุปกรณ์ป้องกันความปลอดภัยในด้านการก่อสร้างโยธา

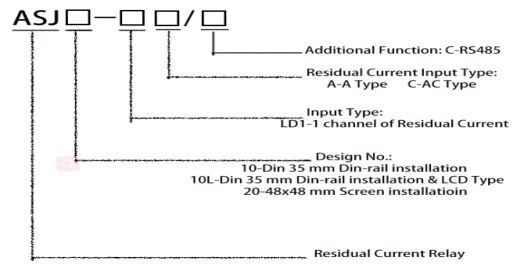

รายละเอียดรุ่น
คุณสมบัติทางเทคนิค
พารามิเตอร์ทางเทคนิค | ดัชนี | |||
พิมพ์ AC | พิมพ์ A | |||
ป้อนข้อมูล | จัดอันดับการกระทำตกค้างปัจจุบันI△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) บันทึก 3 | |
ไม่จำกัดเวลาในการขับขี่ △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) หมายเหตุ 4 | ||
จัดอันดับกระแสไฟตกค้างที่ไม่ทำงาน I△no | 50%I△n | 50%I△n | ||
ลักษณะการทำงาน | กระแสสลับไซน์อย่างง่าย | กระแสสลับไซน์อย่างง่ายและกระแสตรงเป็นจังหวะ | ||
ความถี่ | 50Hz±5Hz | 50Hz±5Hz | ||
การกระทำผิดพลาด | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
ผลผลิต | โหมดเอาต์พุต | อันหนึ่งเป็นการปิดแบบปกติและอีกอันสำหรับการเปลี่ยนแปลง | อันหนึ่งเป็นการปิดหรือเปิดตามปกติ และอีกอันหนึ่งสำหรับการเปลี่ยนแปลง | |
ความสามารถในการติดต่อ | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
รีเซ็ตโหมด | ที่ตรงจุดและทางไกล | ที่ตรงจุด ทางไกล และแบบอัตโนมัติ | ||
แหล่งจ่ายไฟ | ช่วงแรงดันไฟฟ้า | AC110V、AC220V (ข้อผิดพลาดที่อนุญาต± 10%) | AC110V、AC220V、DC85-270V (ข้อผิดพลาดที่อนุญาต± 10%) | |
การกระจายพลังงาน | ≤5W | |||
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | ค่าประสิทธิผลของกระแสสลับระหว่างแหล่งจ่ายไฟ อินพุต และเอาต์พุต: 2kV/1 นาที | |||
ภายใต้การทำงานปกติ | อุณหภูมิ | อุณหภูมิในการทำงาน: -20 ℃ ~ +55 ℃ อุณหภูมิในการจัดเก็บ: -30 ℃ ~ +70 ℃ | ||
ความชื้น | ≤95%RH โดยมีการควบแน่นของความชื้น และตำแหน่งก๊าซที่มีฤทธิ์กัดกร่อน | |||
ความสูงเหนือระดับน้ำทะเล | ≤2000m | |||
ระดับมลพิษ | เกรดสาม | |||
หมวดหมู่การติดตั้ง | พิมพ์ Ⅲ | |||
หมายเหตุ 3: ASJ10L-LD1A จัดอันดับกระแสไฟตกค้าง IN คือ 10mA-30A ปรับได้อย่างต่อเนื่อง
หมายเหตุ 4: ASJ10L-LD1A จำกัดเวลาไม่ขับขี่ N คือ 0-10S ปรับได้อย่างต่อเนื่อง

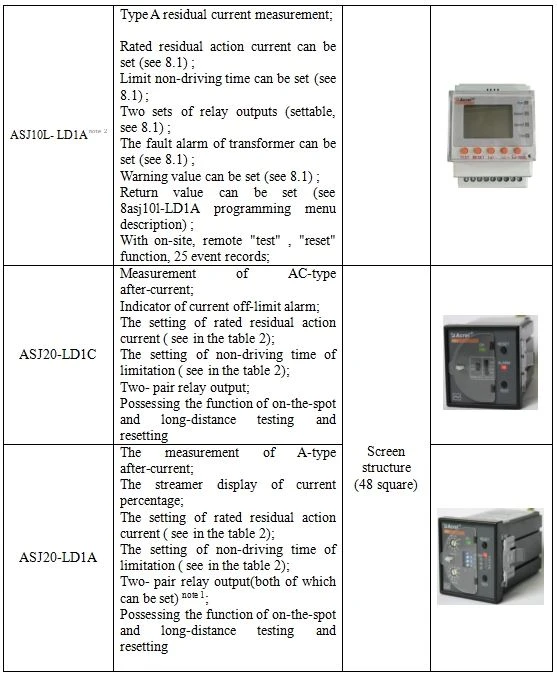

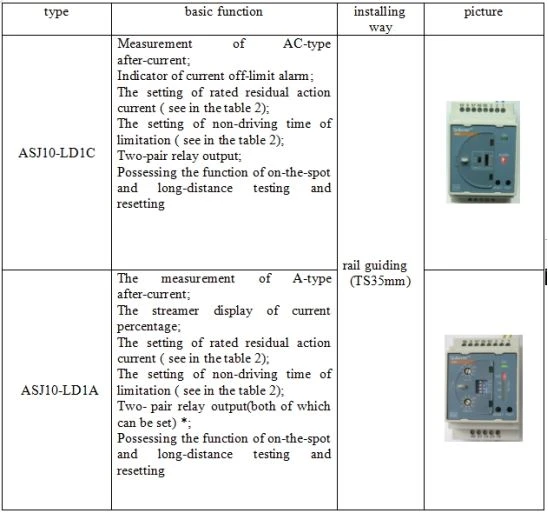

ประเภทสินค้า
Note1：ฟังก์ชั่นการตั้งค่ารีเลย์หมายความว่าคุณสามารถตั้งค่าเริ่มต้นและเอาต์พุตของรีเลย์ได้ด้วยตัวเอง ซึ่งทำงานโดยสวิตช์หมุนหมายเลขบนแผงควบคุม คู่มือการตั้งค่าเฉพาะสามารถดูได้จากตารางที่ 5
Note2：ฟังก์ชั่นเสริม C: การสื่อสาร RTU RS485, รุ่น ASJ10L-LD1A/C

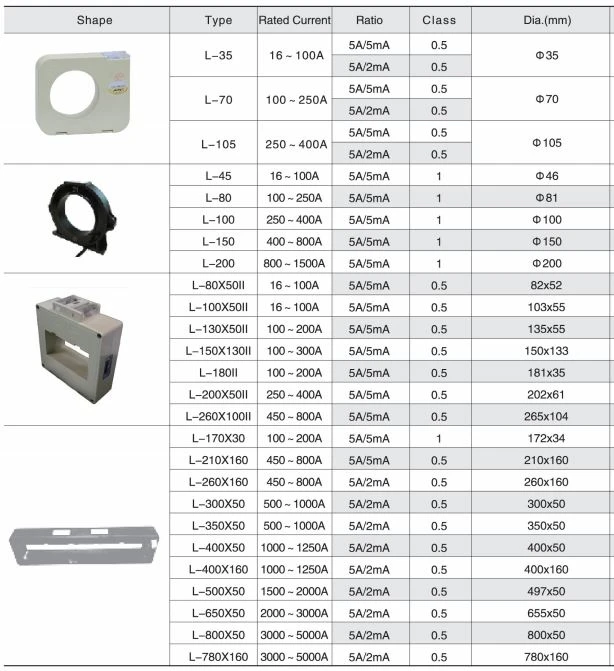

การเลือกหม้อแปลงกระแสไฟตกค้าง

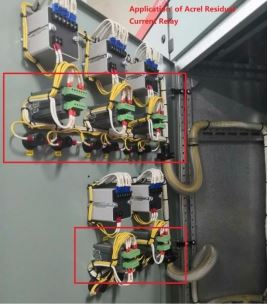

การติดตั้ง
สรุป
รีเลย์กระแสไฟตกค้างของ ASJ ซีรีส์มีอัตราส่วนราคาต่อประสิทธิภาพที่สูงมาก ในฐานะที่เป็นเครื่องมือตรวจสอบกระแสไฟตกค้างอัจฉริยะและดิจิตอลขั้นสูง รีเลย์กระแสไฟตกค้างถูกใช้อย่างกว้างขวางในสายขาเข้าหรือเฟสเดียวหรือสามเฟสของกล่องย่อยในครัวเรือนของอาคารโยธา อุปกรณ์ไฟฟ้าในสายส่งไฟฟ้า
