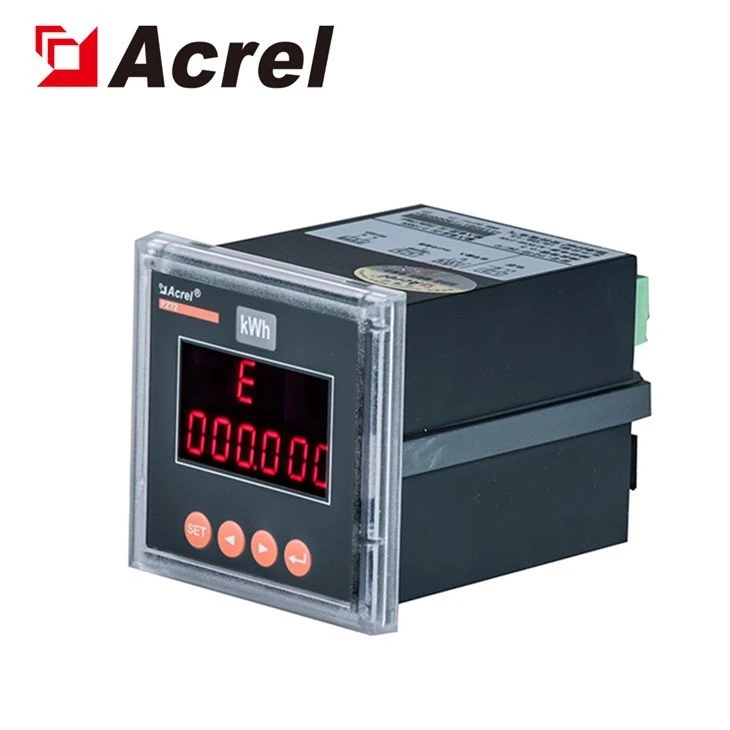

คำอธิบาย

เครื่องวัดพลังงาน DC อัจฉริยะรุ่น PZ ออกแบบมาสำหรับการใช้งานต่างๆ เช่น แผง DC พลังงานแสงอาทิตย์ สถานีฐานโทรคมนาคม และพอร์ตชาร์จ ชุดเครื่องมือนี้สามารถวัดแรงดัน กระแส กำลัง กำลังไฟฟ้าไปข้างหน้าและย้อนกลับในระบบ DC สามารถใช้สำหรับแสดงผลในพื้นที่และเชื่อมต่อกับอุปกรณ์ควบคุมอุตสาหกรรม คอมพิวเตอร์ จากระบบการวัดและควบคุม

เครื่องวัดพลังงาน DC อัจฉริยะรุ่น PZ ยังมีฟังก์ชันแก้ตัวภายนอกที่หลากหลายเพื่อให้ผู้ใช้เลือกได้: อินเทอร์เฟซการสื่อสาร RS485, โปรโตคอล Modbus-RTU, เอาต์พุตแจ้งเตือนรีเลย์, อินพุต/เอาต์พุตดิจิตอล ตามความต้องการที่แตกต่างกัน ผ่านปุ่มแผงหน้าปัด คุณสามารถกำหนดอัตราส่วน พารามิเตอร์การสื่อสาร

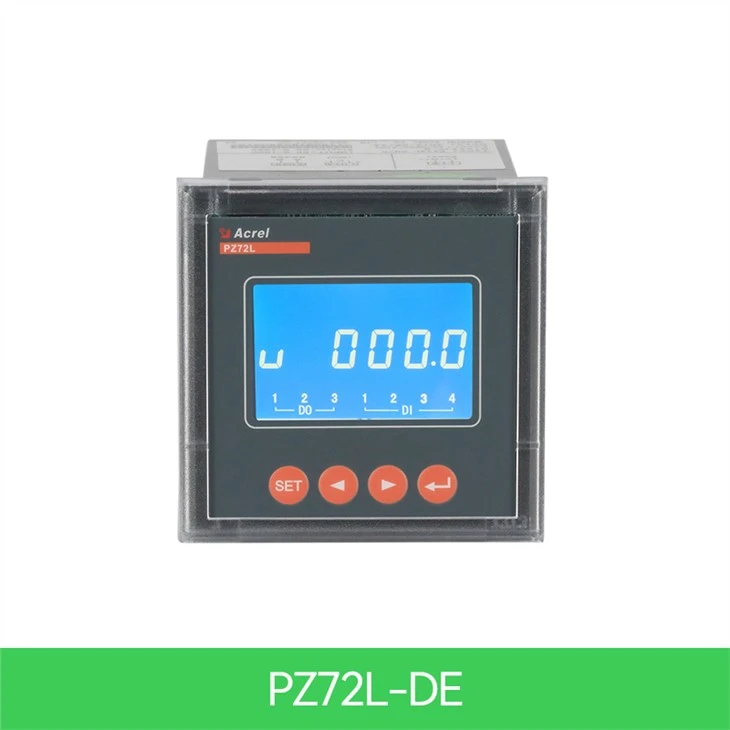

รูปร่าง

ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดทางเทคนิคที่เกี่ยวข้องของข้อกำหนดมิเตอร์ไฟฟ้ากระแสตรง Q/GDW1825-2013 มาตรฐาน，GB/T29318-2012 การวัดค่าพลังงานไฟฟ้าสำหรับยานพาหนะที่ไม่ได้ชาร์จในรถยนต์สำหรับยานยนต์ไฟฟ้า Q/GDW364-2009 ข้อกำหนดเครื่องวัดพลังงานเฟสเดียว

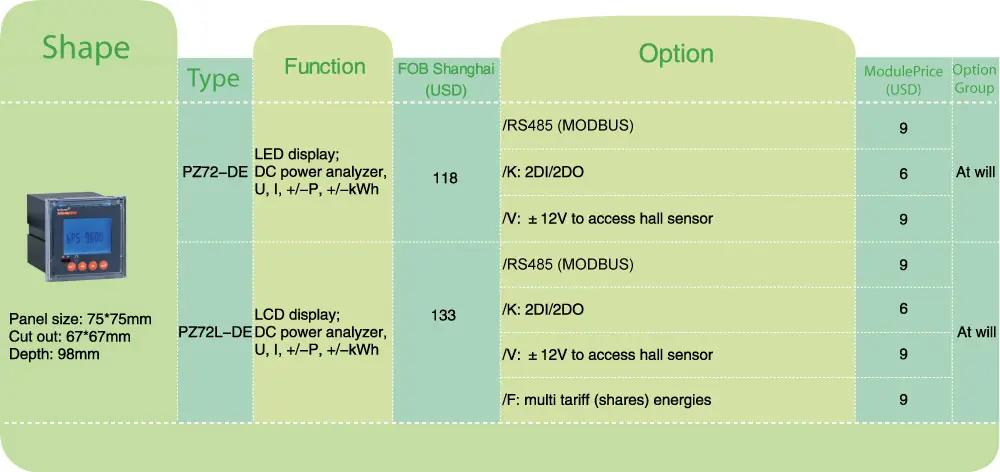

พารามิเตอร์

พารามิเตอร์	ค่า
ป้อนข้อมูล	แรงดันไฟตรง	ช่วงอินพุต	0～100V,0～500V,0～1000V
		ความต้านทานอินพุต	≥6kΩ/V
	กระแสตรง	ช่วงอินพุต	0 ～ 2500A (เซ็นเซอร์ Shunt หรือ Hall)
		Shunt	เอาต์พุต 75mV
		ห้องโถง	เอาท์พุต 0~20mA, 0~5V
		การบริโภค	≤1mW
	โอเวอร์โหลด	คะแนน .2 เท่า (ต่อเนื่อง);คะแนน 10 เท่าเป็นเวลา 1 วินาที
ระดับความแม่นยำ	0.5 ชั้น
พัลส์	แรงดันและกระแสไฟ :750V, 300A, ค่าคงที่ของพัลส์เริ่มต้น: 100imp/kWh
	แรงดันและกระแส :1000V, 300A, ค่าคงที่ของพัลส์เริ่มต้น:100imp/kWh
	แรงดันและกระแส :1000V, 200A, ค่าคงที่ของพัลส์เริ่มต้น:100imp/kWh

การทำงาน	การวัด ของพารามิเตอร์ทางไฟฟ้า	U, I, P
	การวัด kWh	Active kWh (บวกและลบ) Active kWh (บวกและลบ)
	หลายอัตรา	ตารางเวลาสองชุด หนึ่งปีสามารถแบ่งออกเป็น 4 โซนเวลา แต่ละชุดของตารางเวลาสามารถกำหนดเป็น 12 ช่วงเวลารายวัน 4 อัตรา (F1, F2, F3, F4 เป็นยอดเขาและหุบเขาราบ) ช่วงเวลาต่ำสุดของ ช่วงเวลาคือ 15 นาที และสามารถกำหนดช่วงเวลาข้ามจุดศูนย์ได้ (สำหรับเครื่องวัดผลึกเหลว LCD เท่านั้น)
	ข้อมูลย้อนหลัง บันทึกข้อมูล	สามารถนับพลังงานไฟฟ้าย้อนหลังได้ในช่วง 12 เดือนที่ผ่านมา (พลังงานไฟฟ้าในอัตราต่างๆ) (เฉพาะเครื่องวัด LCD เท่านั้น)
	สลับฟังก์ชันอินพุตและเอาต์พุต	PZ72 มีเอาต์พุตสวิตช์สองตัวและอินพุตสวิตช์สองตัว PZ96 มีเอาต์พุตสวิตช์สองตัวและอินพุตสวิตช์สี่ช่อง เอาต์พุตของสวิตช์คือเอาต์พุตรีเลย์ ซึ่งสามารถรับรู้"รีโมทคอนโทรล" และเอาต์พุตแจ้งเตือน อินพุตของสวิตช์ไม่เพียงแต่รวบรวมและแสดงข้อมูลสถานะสวิตช์ในเครื่องเท่านั้น แต่ยังสามารถรับรู้ฟังก์ชันการส่งสัญญาณระยะไกลผ่าน RS485 ของเครื่องมือ นั่นคือ"สัญญาณระยะไกล" การทำงาน.
	แสดง	LCD หรือ LED
	การสื่อสาร	อินเทอร์เฟซการสื่อสาร: RS485, โปรโตคอลการสื่อสาร: โปรโตคอล MODBUS-RTU หรือ DL/T645-2007 อัตราบอด 1200, 2400, 4800, 9600, 19200, 38400 ตัวเลือก, อินฟราเรดได้รับการแก้ไขที่ 1200bps
สวิตช์	DI	อินพุตหน้าสัมผัสแบบแห้ง, แหล่งจ่ายไฟในตัวของเครื่องมือ, การแยกโฟโตอิเล็กทริก
สวิตช์	ทำ	เอาต์พุตรีเลย์ 2 ช่อง, หน้าสัมผัสเปิดตามปกติ, ความจุ 2A/30VDC หรือ 2A/250VAC
พาวเวอร์ซัพพลาย	ช่วงแรงดันไฟฟ้า	85～265VAC、50/60Hz；20～60VDC；100～350VDC
พาวเวอร์ซัพพลาย	การบริโภค	≤2W
ความต้านทานของฉนวน	≥100MΩ
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า	3kV/1 นาที (RMS)
สิ่งแวดล้อม	อุณหภูมิ	ที่ทำงาน：-25℃～+65℃；การเก็บรักษา：-40℃～+80℃
	ความชื้น	≤93%RH ไม่ควบแน่น
	ระดับความสูง	≤ 2500m

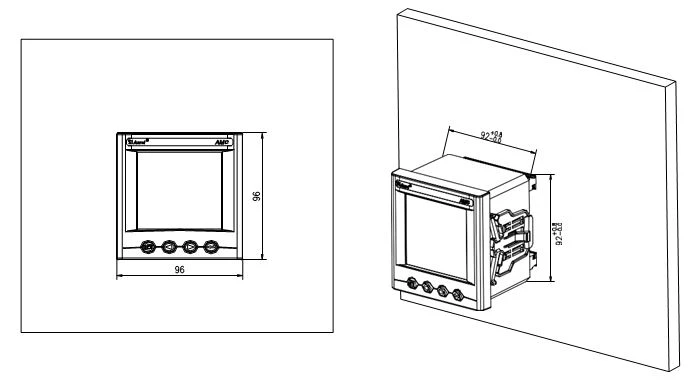

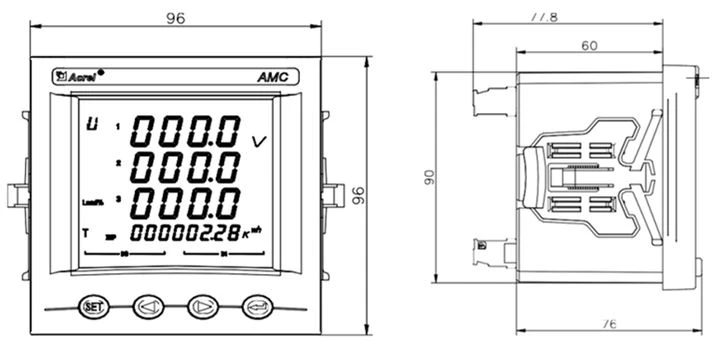

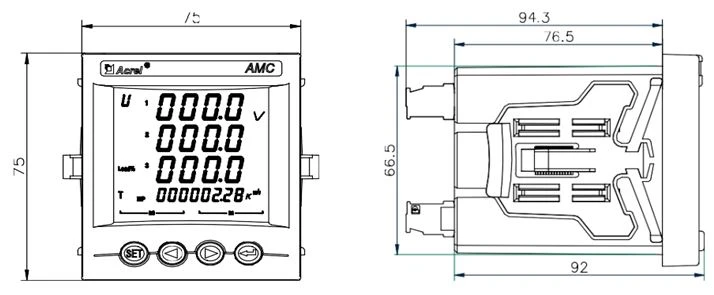

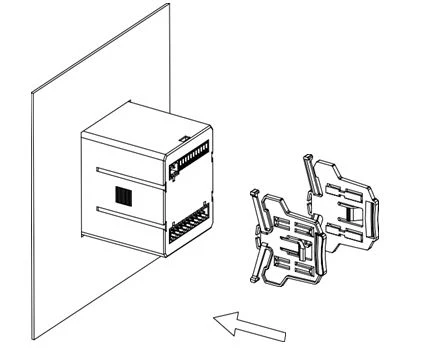

ขนาด

เค้าร่าง	ขนาดหน้าปัด		ขนาดที่อยู่อาศัย			ตัดขนาด
เค้าร่าง	ความกว้าง	ความสูง	ความกว้าง	ความสูง	ความลึก	ความกว้าง	ความสูง
72 ตร.ว	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 ตร.ว	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
